4.3.6.1 Ställ in höjden på maskinfötterna i mitten provisoriskt
Föst ställs maskinfötterna i mitten in provisoriskt. Distansstycket måste skruvas fast i rätt läge på
undersidan beroende på automatens höjd.
Ställ in kretskortstransportörshöjden på 900 mm 4
För en kretskortstransportörshöjd på 900 mm behövs ett distansstycke.
Justera det så att 90 mm-sidan är vertikal och att hålet för maskinfoten i mitten pekar nedåt.
4
4
4
4
4
4
4
4
4
4
4
4

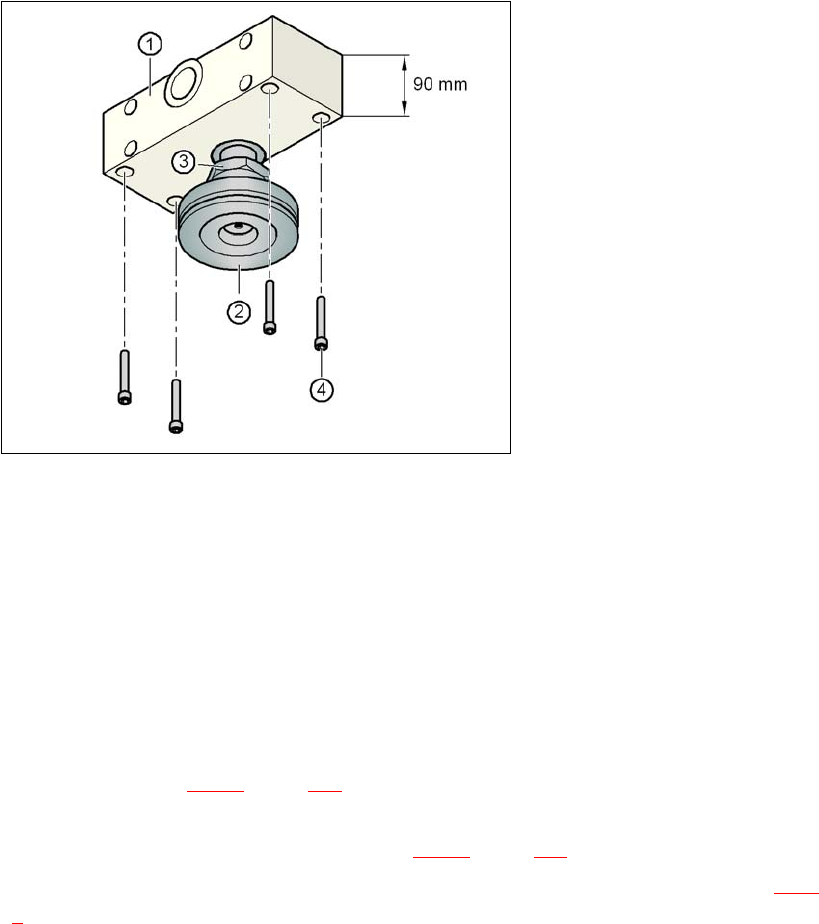

Bild 4.3 - 5 Distansstyckets justering för en transportörshöjd på 900 mm
4
(1) Distansstyckets höjd 90 mm
(2) Maskinfot i mitten
(3) Kontramutter M24
(4) Insexskruv M12x80, 4 st.
Skruva in gängan på maskinfoten i mitten i hålet på distansstyckets undersida.
Justera de båda distansstyckena på maskinens undersida enligt följande:
– Distansstyckets öppning på pneumatiksidan pekar i kretskortens transportriktning (se
punkt 4 på bild 4.3 - 4
, sidan 247).
– Distansstyckets öppning på strömförsörjningssidan pekar i motsatt riktning mot kretskor-
tens transportriktning (se punkt 3 på bild 4.3 - 4
, sidan 247).
Fäst båda distansstyckena med fyra insexskruvar M12x80 vardera (se punkt 4 på bild 4.3 -
5). Använd skruvdragarinsatsen med nyckelmått 10 mm.
Driftsinstruktion SIPLACE X-serie 4 Uppställning och driftsättning
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 4.3 Uppställning av automaten
249
Ställ in kretskortstransportörshöjden på 930 och 950 mm 4
Även för en kretskortstransportörshöjd på 930 och 950 mm behövs ett distansstycke.
Justera distansstycket så att 122,5 mm-sidan är vertikal och att hålet för maskinfoten i mitten
pekar nedåt.
4

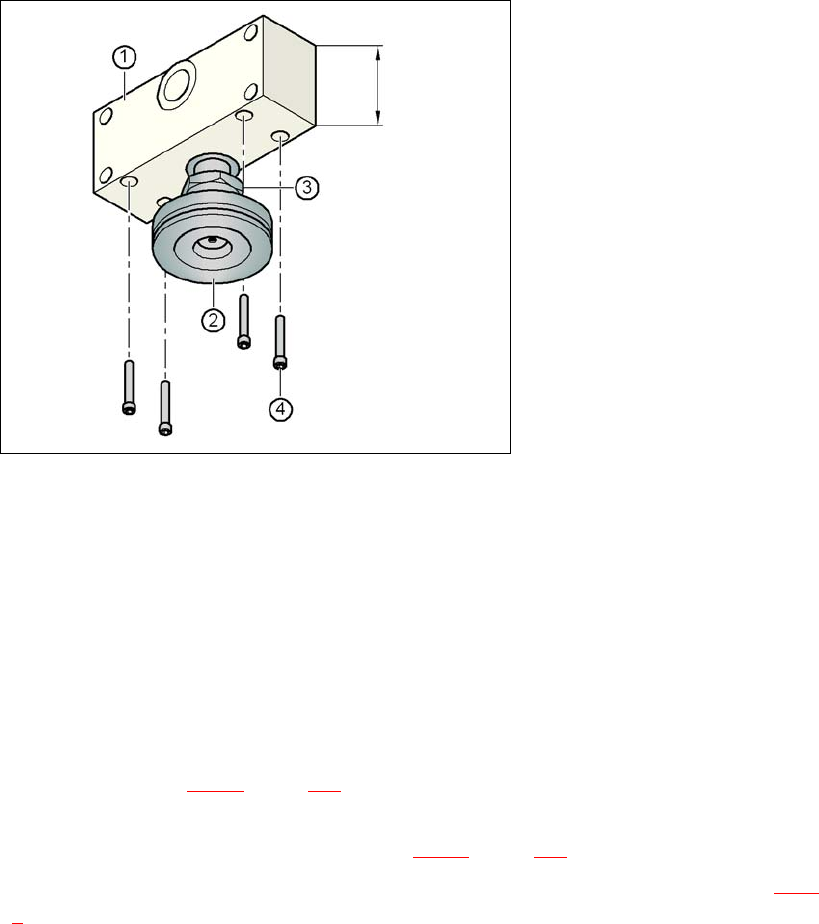

Bild 4.3 - 6 Distansstyckets justering för en transportörshöjd på 930 och 950 mm
4
(1) Distansstyckets höjd 122,5 mm
(2) Maskinfot
(3) Kontramutter M24
(4) Insexskruv M12x80, 4 st.
Skruva in gängan på maskinfoten i mitten i hålet på distansstyckets undersida.
Justera båda distansstyckena enligt följande:
– Distansstyckets öppning på pneumatiksidan pekar i kretskortens transportriktning (se
punkt 4 på bild 4.3 - 4
, sidan 247).
– Distansstyckets öppning på strömförsörjningssidan pekar i motsatt riktning mot kretskor-
tens transportriktning (se punkt 3 på bild 4.3 - 4
, sidan 247).
Fäst båda distansstyckena med fyra insexskruvar M12x80 vardera (se punkt 4 på bild 4.3 -
6). Använd skruvdragarinsatsen med nyckelmått 10 mm.
122,5 mm
