Driftsinstruktion SIPLACE X-serie 4 Uppställning och driftsättning Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 4.3 Uppställning av automaten 251 4 Lossa försiktigt båda insexskruvar na M24x90 (pos. 2 på bild 4.3 - …
4 Uppställning och driftsättning Driftsinstruktion SIPLACE X-serie
4.3 Uppställning av automaten Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
250
4.3.6.2 Ställ in höjden på de yttre maskinfötterna provisoriskt
4

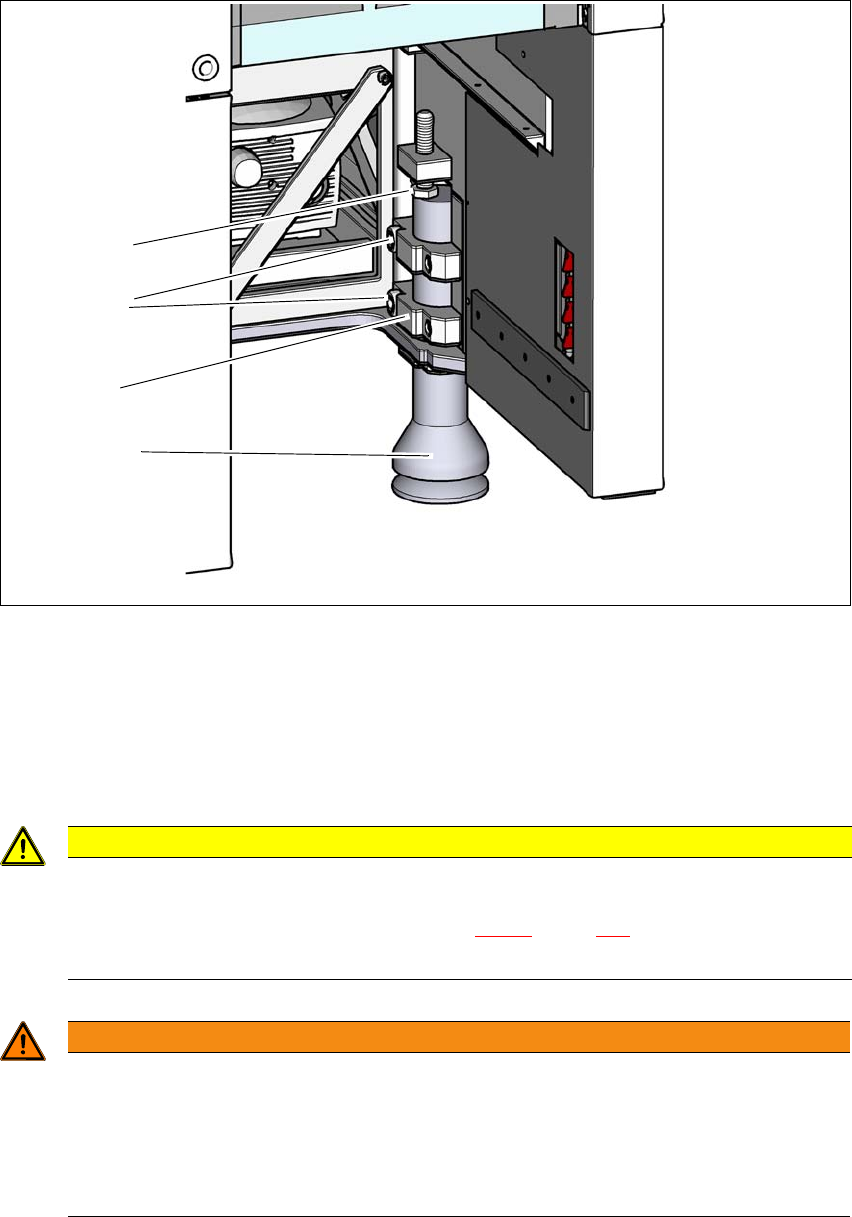

Bild 4.3 - 7 Ställ in höjden på de yttre maskinfötterna provisoriskt
(1) Skruv M24x2x120 för höjdinställning
(2) Yttre maskinfot
(3) Klämstycke
(4) Insexskruv M24x90
4
4
SE UPP!
Risk för skärskador på tombandsrännan!
Akta dig så att du inte skär dig på tombandsrännans vassa kanter när skruven
M24x2x120 för höjdinställning (pos. 1 på bild 4.3 - 7
, sidan 250) skruvas in.
Använd skyddshandskar.
VARNING
Tung maskindel
Maskinfötterna är mycket tunga. När skruvar lossas kan de ramla ner och skada någon.
När maskinfötterna byts måste maskinen lyftas något.
Se till att ingen befinner sig i riskområdet när detta görs. Klämrisk om maskinen gli-
der eller sänks ner.
(4)
(2)
(1)
(3)
Driftsinstruktion SIPLACE X-serie 4 Uppställning och driftsättning
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 4.3 Uppställning av automaten
251
4
Lossa försiktigt båda insexskruvarna M24x90 (pos. 2 på bild 4.3 - 7, sidan 250) med skruv-
dragarinsatsen (nyckelmått 19 mm) och låt den yttre maskinfoten (pos. 1 på bild 4.3 - 7
, sidan
250
) långsamt glida ner till anslag.
Sätt på en maskinfot som passar kretskortstransportörshöjden.
– Yttre maskinfot för kretskortstransportörshöjd 900, 930 och 950 mm,
439 mm lång, art.nr 03000890-02 (pos. 1 på bild 4.3 - 4
, sidan 247 )
Ställ in alla yttre maskinfötter provisoriskt.
Avståndet mellan maskinfotens undersida och maskinramens underkant ska vara enligt föl-
jande:
Justera skruven M24x2x120 (pos. 3 på bild 4.3 - 7, sidan 250) med skiftnyckeln NV 36 så att
avståndet i tabellen ovan för transportörshöjden nås.
Sänk försiktigt ned automaten med gaffeltrucken tills maskinfötterna berör golvet jämnt. En
andra person ska alltid kontrollera att automaten har ett stabilt läge under nersänkningen.
Eventuellt måste de yttre maskinfötternas fixering lossas något.
Sänk försiktigt automaten ytterligare tills de yttre maskinfötterna berör skruvarna M24x2x120
(pos. 3 på bild 4.3 - 7
, sidan 250) för höjdinställning.
Kontrollera att maskinfötterna i mitten (se punkt 2 på bild 4.3 - 4, sidan 247) inte berör golvet.
Skruva in maskinfötterna i mitten lite till i automaten eller i distansstycket om det behövs.
4
VARNING
Flytta inte maskinen!
Transportörsidorna kan skadas.
Se till att maskinen inte flyttas och skadar transportörsidorna.
Kretskortstransportörshöj
d
Avståndet mellan maskinfotens undersida
och maskinramens underkant
900 mm 190 mm
930 mm 220 mm
950 mm 240 mm
ANM
Beskrivningen av den slutgiltiga justeringen av automaten finns i avsnitt 4.3.8.1
, sidan
254
.
4 Uppställning och driftsättning Driftsinstruktion SIPLACE X-serie
4.3 Uppställning av automaten Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
252
4.3.7 Avstånd för maskinfötterna och de fasta kretskortstransportörskanterna
Avstånd för kretskortsenkeltransportörens maskinfötter
4
Bild 4.3 - 8 Avstånd för kretskortsenkeltransportörens maskinfötter i millimeter
Fast transportörsida på max. posi-
tion till höger
a
.
a) Måttet beror på den fasta sidans position. Alla mått anges i mm.
Fast transportörsida på max. posi-
tion till vänster
a
.
