4.3.8 Integrera automaterna i linjen
Observera de allmänna varningarna i avsnitt 4.3.1, sidan 240.
Observera varningarna i samband med transport av automaten i avsnitt 4.3.2, sidan 241.
Verktyg och hjälpmedel beskrivs i avsnitt 4.3.5, sidan 244.
4.3.8.1 Riktning och justering av automaten i linje
Lyft automaten med gaffeltrucken tills maskinfötterna avlastas.
Fastställ kretskortstransportörshöjden för automaten i linje och ställ in ungefärlig höjd med
sexkantskruven för höjdinställning.
Montera eventuellt maskinfötter för aktuell kretskortstransportörshöjd (se 4.3.6 på sidan 245).
Placera automaten med gaffeltrucken på den fria uppställningsplatsen på linje.
Kontrollera att kretskortstransportörerna är i våg och kontrollera avståndet till automaten
framför.
4
4
Rikta automaten i X- och Y-riktning med maskinens vattenpass.
Lägg vattenpasset i X- och Y-riktning på kretskortstransportörens sidor i ytmonteringsområde
1 (se bild 4.3 - 10
). Kretskortstransportörens bredd är förinställd:
Enkeltransportör 210 mm
Dubbeltransportör, spår 1 100 mm
Dubbeltransportör, spår 2 210 mm 4
4
Mät avståndet mellan transportremmens övre kant och underlaget. Avståndet ska vara 900
mm, 930 mm eller 950 mm.
VARNING
Risk för skador!
Om någon eller några av maskinfötterna hårt går emot golvet, leder detta till deformering
av maskinfötternas infästning.
Sänk långsamt ner automaten.
Be en medhjälpare kontrollera att alla maskinfötter sätts ner samtidigt på golvet.
ANM
Lägg alltid vattenpasset för justering i X-riktning bara på automatens yttersidor på
dubbeltransportören.
Driftsinstruktion SIPLACE X-serie 4 Uppställning och driftsättning
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 4.3 Uppställning av automaten
255
4

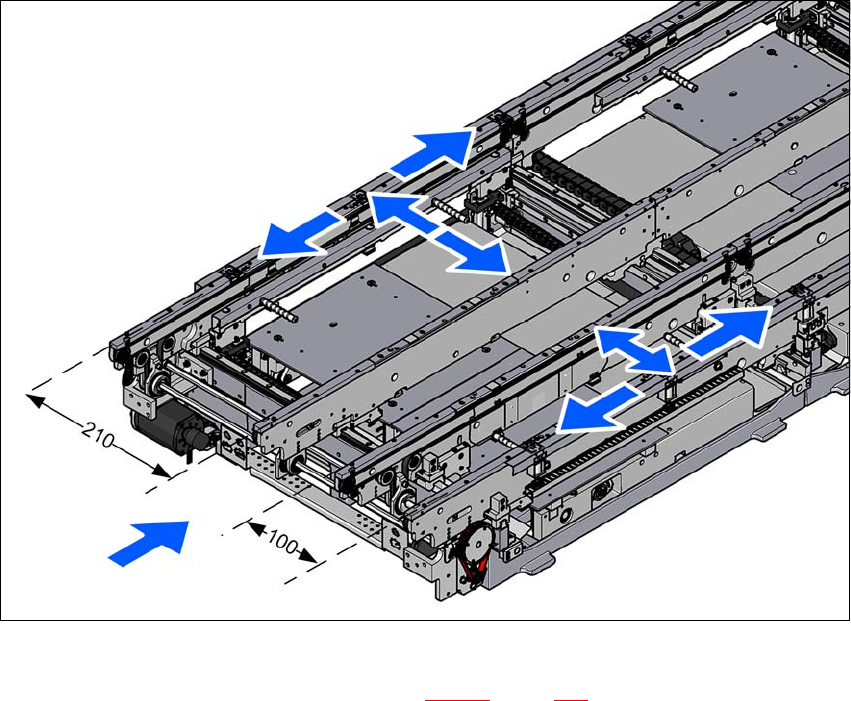

Bild 4.3 - 10 Justera automaten i X- och Y-riktning
Justera skruven M24x2x120 (pos. 1 på bild 4.3 - 11, sidan 256) med en skiftnyckel NV36 så
att kretskortstransportörens höjd inte avviker från maskinens vattenpass.
4 Uppställning och driftsättning Driftsinstruktion SIPLACE X-serie
4.3 Uppställning av automaten Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
256
4
Bild 4.3 - 11 Ställ in höjden på de yttre maskinfötterna provisoriskt
(1) Skruv M24x120 för höjdinställning (M24x100 vid 900 mm maskinhöjd)
(2) Yttre maskinfot
(3) Klämstycke
(4) Insexskruv M24x90
Kontrollera att kretskortstransportörens höjd stämmer.
När automaten har justerats ska insexskruvarna M24x90 (pos. 4) dras åt med momentnyck-
eln så att klämstyckena på alla yttre maskinfötter fästs (pos. 3).
4
Skruva ur maskinfötterna i mitten med haknyckeln 135 - 145 tills de står stadigt på golvet.
Skruva inte ur maskinfötterna i mitten för långt så att automaten börjar luta.
ANM
Vibrationer vid lågt åtdragningsmoment!
Åtdragningsmomentet är 130 Nm. Vid lågt åtdragningsmoment kan automaten börja vi-
brera.
Använd ett tillräckligt stort åtdragningsmoment.
(4)
(2)
(1)
(3)
