4 Uppställning och driftsättning D riftsinstruktion SIPLACE X-serie 4.3 Uppställning av automaten Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 258 4.3.8.2 Rikt a in automaten med luftkuddetran sport system  Lägg tran…

Driftsinstruktion SIPLACE X-serie 4 Uppställning och driftsättning

Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 4.3 Uppställning av automaten

257

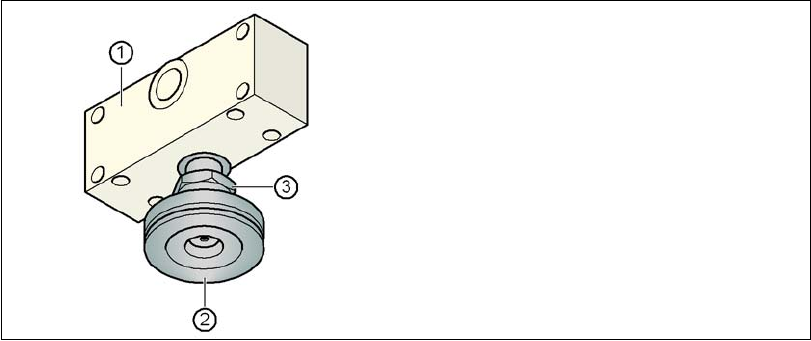

Bild 4.3 - 12 Justera och fäst maskinfoten i mitten

 Kontrollera igen den exakta inriktningen av automaten med maskinvattenpasset.

 Dra åt muttern M24 (pos. 3) med en skiftnyckel NV65.

(1) Distansstycke

(2) Maskinfot i mitten

(3) Kontramutter M24

4 Uppställning och driftsättning Driftsinstruktion SIPLACE X-serie

4.3 Uppställning av automaten Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014

258

4.3.8.2 Rikta in automaten med luftkuddetransportsystem

 Lägg transportsystemets fyra luftkuddar under kontaktpunkterna på maskinramen.

 Lyft automaten och rikta in till en linje.

 Kontrollera avståndet till kretskortstransportsystemet på den intillstående automaten. Det ska

vara mellan 1 och 3 mm.

 Sänk ner automaten.

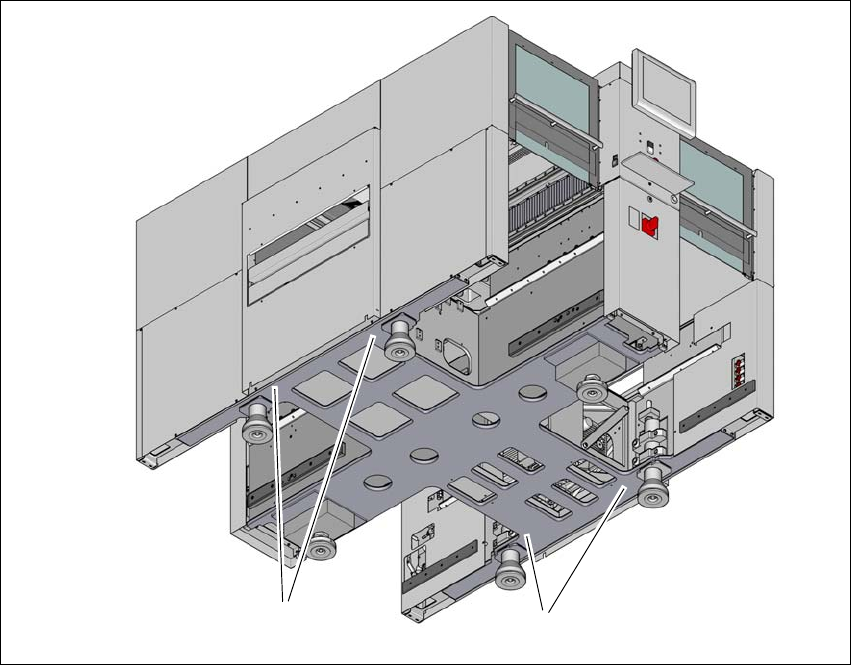

Bild 4.3 - 13 Stödpunkter för luftkuddetransportsystemet (SIPLACE X2 S/X3 S/X4 S som exempel)

(1) 4 kontaktpunkter för transportsystemet med luftkuddar

(1)

Driftsinstruktion SIPLACE X-serie 4 Uppställning och driftsättning

Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 4.3 Uppställning av automaten

259

4.3.9 Ta bort transportsäkringar

Transportsäkringarna är fastskruvade på linjärskenorna. Varje portal är fäst på X-axeln och Y-ax-

eln med två transportsäkringar.

 Ta bort samtliga transportsäkringar från portalaxlarna.

 När SIPLACE-automaten ska transporteras måste transportsäkringarna monteras igen.

4.3.10 Ta bort korrosionsskyddsmedel från styrskenorna

Automaterna behandlas med korrosionsskyddsmedel inför leveransen.

SE UPP!

Livslängden förkortas på lager och styrskenor!

Blandas korrosionsskyddsmedlet med lagerfettet till axlarna, kan det leda till avsevärd

förkortning av lager och styrskenor.

 Avlägsna korrosionsskyddet på alla axlar och lager när maskinaxlarna körs för första

gången vid driftsättningen.

 Fetta in alla axlar och lager med det fett som beskrivs i reparationsanvisningen

SE UPP!

Risk för att lagerfettet förstörs!

Alkohol förstör lagerfettet i styrvagnen.

 Se till att alkohol inte kommer in i styrvagnen när styrskenorna och skalorna rengörs.
