4.4 Anpassa komponentvagnen till kretskortstranspor-
törshöjden
Komponentvagnen kan enkelt anpassas till följande kretskortstransportörshöjder:
900 mm 4
930 mm (standardhöjd) 4
950 mm (SMEMA-höjd) 4
4

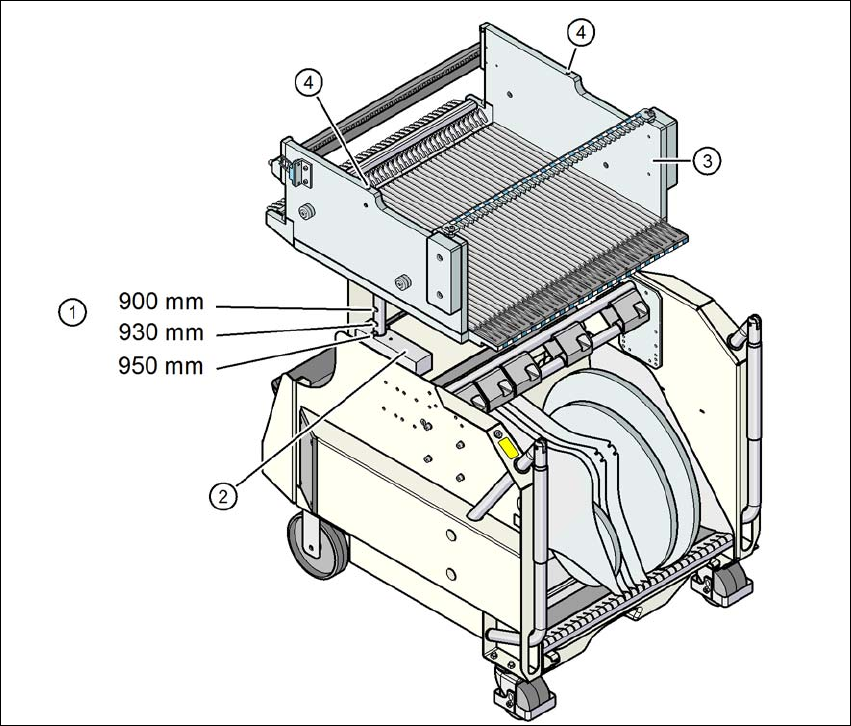

Bild 4.4 - 1 Komponentvagn
(1) Hål för kretskortstransportörshöjd 900, 930 och 950 mm.
(2) Kloss
(3) komponentbord
(4) M8-hål för fastsättning av monteringshjälp
Driftsinstruktion SIPLACE X-serie 4 Uppställning och driftsättning
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 4.4 Anpassa komponentvagnen till kretskortstransportörshöjden
261
4.4.1 Varningar
4
4.4.2 Verktyg och hjälpmedel
För höjdinställningen av komponentvagnen behöver ni följande verktyg och hjälpmedel:
– Monteringshjälp (art.nr 03015976-xx)
– Lyftanordning för lyftning av komponentvagn-bord, lyftkraft minst 80 kg
4.4.3 Ändring av komponentvagnens höjd
4
Fäst monteringshjälpen med de båda insexskruvarna M8 x 50 på komponentbordet. Det finns
två olika hål för komponentbord 60 och komponentbord 30.
Haka fast kroken för lyftanordningen i öglan.
Lossa fästskruvarna och lyft komponentbordet till önskat läge.
Montera fästskruvarna dra åt dem.
VARNING
Endast behörig personal får ställa in komponentvagnens höjd!
Endast tekniker från ASM Assembly Systems GmbH&Co.KG eller certifierad personal
får justera komponentvagnarnas höjd.
Följ de gällande föreskrifterna om förebyggande av olycksfall.
Ta bort alla matare från komponentbordet när höjden ska ställas in.
VARNING
Risk för skador!
När komponentbordet höjs och sänks kan det deformeras.
Ta bort alla matare från komponentbordet.
Montera montagehjälpens höjdjustering till komponentbordet.
4 Uppställning och driftsättning Driftsinstruktion SIPLACE X-serie
4.5 Anpassa tombandskanalen till komponenthöjden Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
262
4.5 Anpassa tombandskanalen till komponenthöjden
Om matare som bearbetar band med fickhöjd > 8 mm måste skiljeplåten (1) tas bort.
4

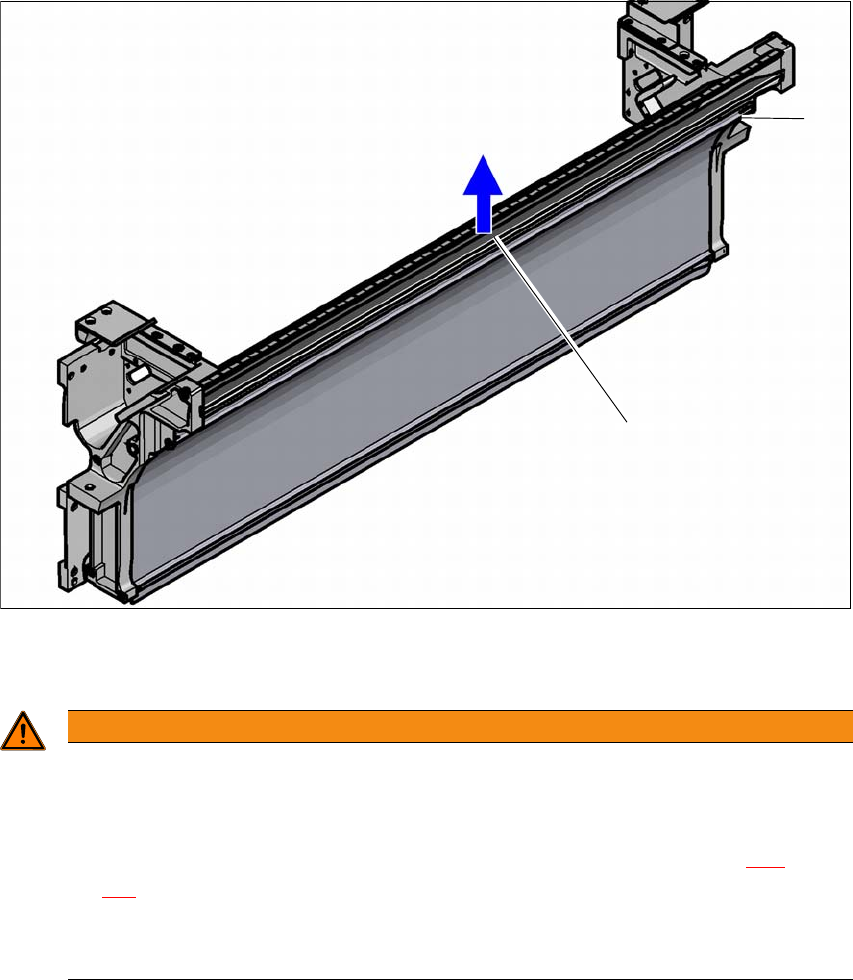

(1) Skiljeplåt för band > 8 mm, kan demonteras
(2) Fästskruvar
4
Lossa fästskruvarna.
Dra ut skiljeplåten.
VARNING
Ta bort skiljeplåten!
Koppla ifrån automaten med huvudbrytaren vid demontering av skiljeplåten.
Koppla bort automaten från nät- och tryckluftsmatning.
Lås automaten så att den inte kan kopplas in enligt beskrivningen i avsnitt 2.10, sidan
105
.
Vänta tills arbetstrycket för kapningsaggregatet har sjunkit till 0 MPa.
För inte in händerna i det inre av tombandskanalen.
(1)
(2)
