Driftsinstruktion SIPLACE X-serie 5 Arbeta med maskinen Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 5.3 SIPLACE-linje tillkoppling 275 5 Bild 5.3 - 1 Vyn "Produktion" när stations programmet laddat s (exemp…
5 Arbeta med maskinen Driftsinstruktion SIPLACE X-serie
5.3 SIPLACE-linje tillkoppling Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
274
5.3.3 Behörighetsnivåer
Vissa funktioner eller menyer får bara utföras eller aktiveras av härför utbildad personal. Det finns
följande operatörsnivåer:
– Produktion
– Utvidgad produktion
– Service (kund)
– Service (SIPLACE)
Användarnivåerna "Utvidgad produktion" och "Service (kund)" kan skyddas med lösenord. Använ-
darnivån "Service (SIPLACE)" är redan skyddad med lösenord.
En detaljerad beskrivning av användarklassificeringen finns i avsnitt 5.1
, sidan 265.
5.3.4 Starta stationen och aktivera stationsprogrammets användargränssnitt
5
Starta stationen på huvudströmbrytaren.
Kontrollera efter start om manometrarna visar nödvändigt driftstryck.
Stationsdatorprogrammet laddas och vyn "Produktion" för användargränssnittet "Produktion"
visas (se bilden nedan).
SE UPP!
Kommunikationsproblem när stationen startas!
Om stationen startas för tidigt kan det leda till kommunikationsproblem.
Starta inte stationen förrän skrivbordet visas på skärmen till SIPLACE Pro.
Driftsinstruktion SIPLACE X-serie 5 Arbeta med maskinen
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 5.3 SIPLACE-linje tillkoppling
275
5

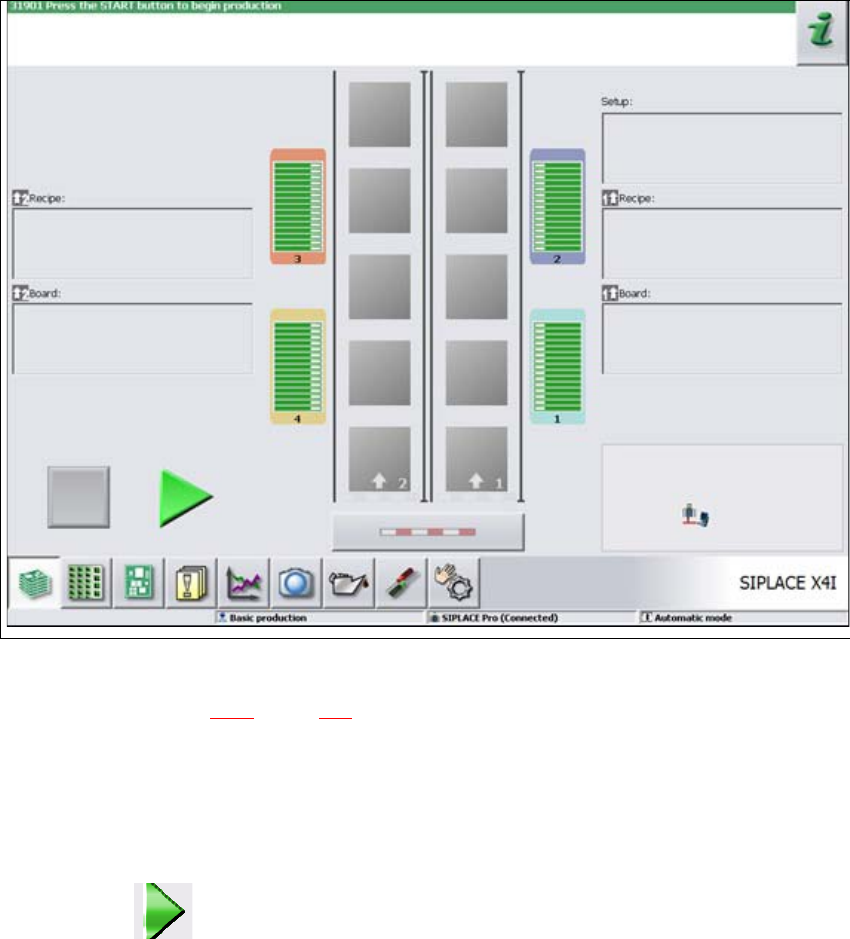

Bild 5.3 - 1 Vyn "Produktion" när stationsprogrammet laddats (exempel med SIPLACEX4i)
I statusfältet (se avsnitt 5.5.1, sidan 280) visas stationens aktuella status och åtgärden som ska
utföras.
Tryck på en startknapp vid när uppmaningen "Tryck startknapp" visas.
Startknapparna finns på inmatningssidan, utmatningssidan och på manöverfälten till vänster
och höger om stationen.
Referenskörningen utförs. Efter avslutad referenskörning är stationen driftsklar.
Symbolen visas på användargränssnittets arbetsområde (aktiverad).
5 Arbeta med maskinen Driftsinstruktion SIPLACE X-serie
5.3 SIPLACE-linje tillkoppling Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
276
5.3.5 Hur startknapparna på maskinen fungerar
Startknapparnas funktion kan ställas in.
Öppna vyn "Kontrollera sensorer och funktioner" (se avsnitt 5.5.3, sidan 281).
Följande inställningar är möjliga:
Starta produktionen automatiskt 5
Standardinställning.
När startknappen trycks startas produktionen automatiskt.
Inte ändra produktionsstatus 5
Till exempel för kalibrering och testning av maskinen.
När startknappen trycks stängs bara strömkretsen och produktionen startas inte omedelbart.
5
5.3.6 Flödesdiagram "Starta SIPLACE-linje"
Följande flödesdiagram visar de åtgärder, som genomförs efter att SIPLACE-linjen startats.
SE UPP!
Maskinfunktioner kan startas omedelbart via det grafiska användargränssnittet, obero-
ende av hur startknappen är inställd. Om strömkretsen redan är sluten krävs ingen ytter-
ligare aktivering via maskinens startknapp.
