Driftsinstruktion SIPLACE X-serie 5 Arbeta med maskinen Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 5.5 Användargränssnittet 283 5.5.4 Hantering av st at ionsprogrammet inom vyerna De flesta vyer so m kan öppnas med …
5 Arbeta med maskinen Driftsinstruktion SIPLACE X-serie
5.5 Användargränssnittet Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
282

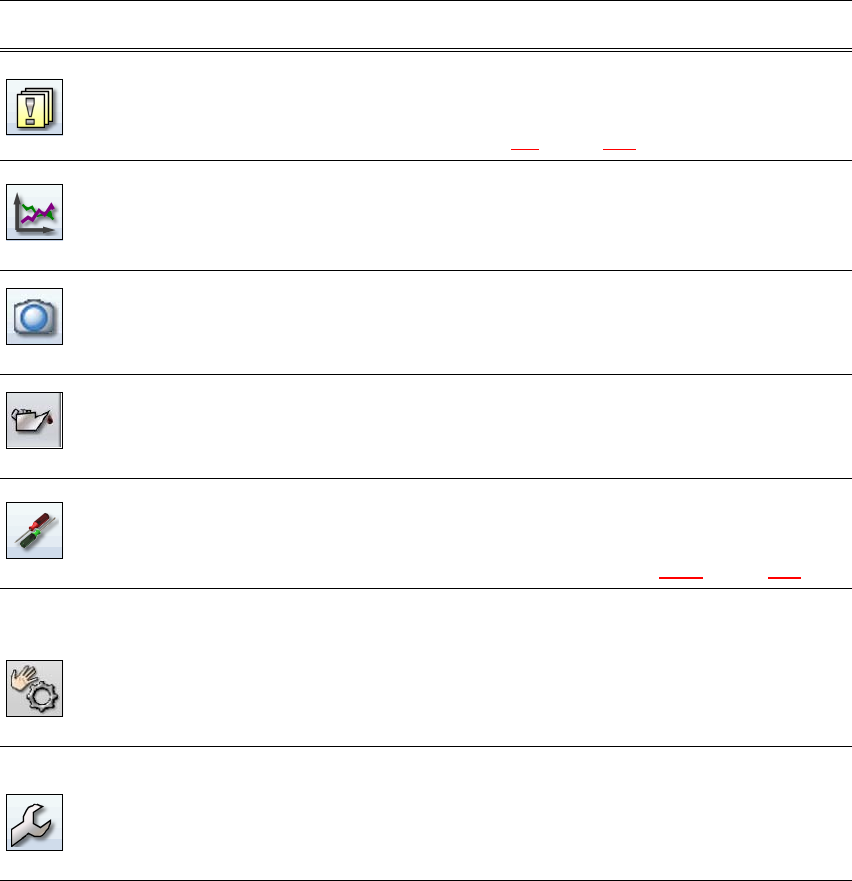

Meddelanden Visar meddelanden gällande aktuella och tidigare händelser. Med-
delandena skiljs åt beroende på sin typ. Olika tabeller för spårfel,
transportfel, maskinfel, allmänna fel och tillhörande felmeddelan-
den kan öppnas (se avsnitt 5.6
, sidan 286).
Statistik Visning av statistik gällande prestanda, kvalitet och förkastat ma-
terial. Visning av maskinens och kretskortens effekt.
Start av OIS (Operator Information System), närmare information
se dokumentation om OIS.
Live-bild under yt-
monteringen
Visar de enskilda kamera-live-bilderna
Från användarnivån "Utvidgad produktion":
Visa och spara skärmdumpar.
Underhållsstatus Visar information om maskinens underhållstatus.
Se underhållsinstruktionen för mer information.
Inställningar Innehåller alla inställningar och alternativ.
Inställning av operatörsnivå och användargränssnittets språk.
Visa och ändra maskininställningar, användarinställningar, maski-
nalternativ och programalternativ, se avsnitt 5.5.5
, sidan 285.
Kontrollera sen-
sorer och funktio-
ner
Innehåller information och funktioner för test och diagnos.
Ställ in reaktionen hos maskinens startknapp.
Kan användas från och med användarnivån "Utvidgad produktion":
total referenskörning, testa C&P20-huvudets funktioner.
Enskilda funktioner och kontinuerliga körningar. Varje portal akti-
veras enskilt.
Service Service-verktyg.
Tillgänglig först från och med operatörsnivå "Service (kund)".
Installation och kalibrering av SIPLACE ytmonteringsautomat, ned-
laddning av embedded software-versioner, kalibrering och konfigu-
rering av hela maskinen.
Symbol Vy Beskrivning
Driftsinstruktion SIPLACE X-serie 5 Arbeta med maskinen
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 5.5 Användargränssnittet
283
5.5.4 Hantering av stationsprogrammet inom vyerna
De flesta vyer som kan öppnas med verktygsfältet (se avsnitt 5.5.3, sidan 281) har ytterligare ett
vertikalt verktygsfält till höger för undervyer och funktioner.
5
Exempel: Vyn "Matare, komponenter och pipetter"
Klicka på "Matare, komponenter och pipetter" i symbolfältet .
Följande vy öppnas:
5

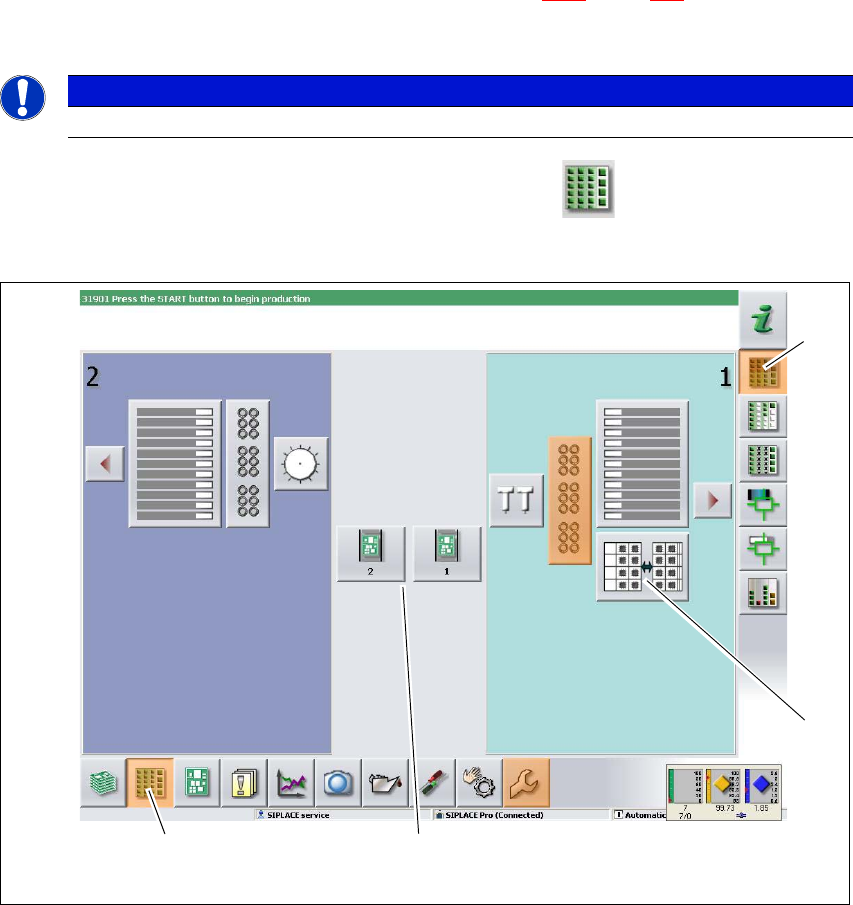

Bild 5.5 - 3 Användargränssnittet i vyn "Matare, komponenter och pipetter" (med SIPLACE SX2 som exempel)
Teckenförklaring
(1) Symbolfält (knappen "Matare, komponenter och pipetter")
(2) Vertikalt symbolfält i vyn "Matare, komponenter och pipetter"
(3) Bearbetningsområde med 2 portaler
(4) Knapp för pipettbyte på portal 2
Klicka t.ex. på WPC i portal 1 (knapp 4) för att kontrollera konfigurationen.
ANM
Mer information om de olika funktionerna finns i onlinehjälpen.
(1)
(2)
(3)
(4)
5 Arbeta med maskinen Driftsinstruktion SIPLACE X-serie
5.5 Användargränssnittet Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
284
Följande vy öppnas
5

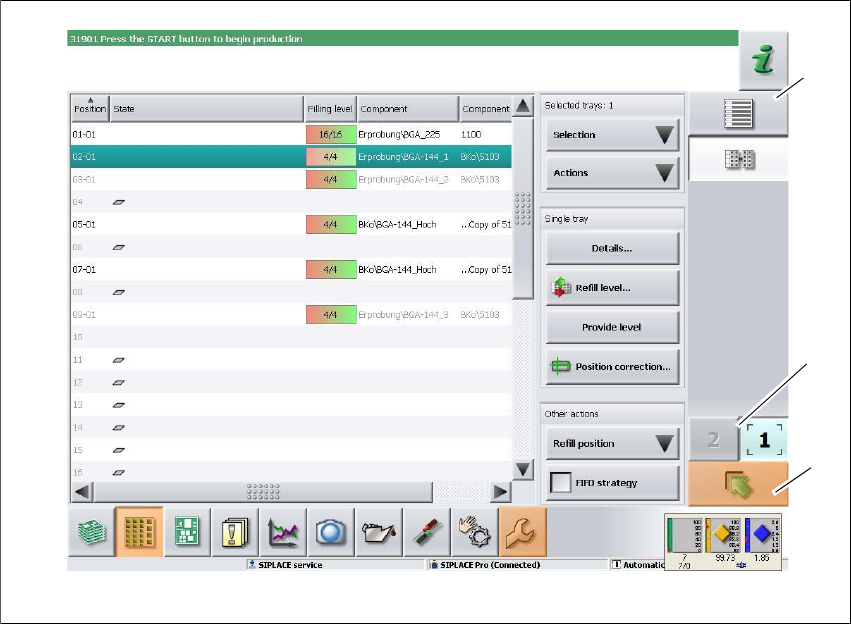

Bild 5.5 - 4 Användargränssnittet i vyn "WPC" (exempel med SIPLACE SX2)
Teckenförklaring
(1) Vertikalt verktygsfält "WPC"
(2) Knappen "Upp en nivå" för att gå tillbaka till föregående vy (här: vyn "Matare, komponenter
och pipetter", se bilden ovan)
(3) Knappar för direkt växling till en annan portal
(1)
(2)
(3)
