Driftsinstruktion SIPLACE X-serie 5 Arbeta med maskinen Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 5.6 larminformation och online-hjälp 287 5 Bild 5.6 - 1 Vyn "Produktion" med larm (exempel med SIPLACEX4i)…
5 Arbeta med maskinen Driftsinstruktion SIPLACE X-serie
5.6 larminformation och online-hjälp Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
286
5.5.6 Enkel hantering med färgmarkeringar
På användargränssnittet kan symboler, knappar och vyer vara framhävda. Genom de olika fram-
hävningarna med färg ser du omedelbart när t.ex. åtgärder från användaren krävs eller när det
finns varningar.
I stationsprogrammet används följande färgmarkeringar:
5
5.6 larminformation och online-hjälp
Om det uppkommer larm på ytmonteringsautomaten under arbetet visas larmmeddelandet med
röd färg i användargränssnittet statusfält. Symbolen för Alarminformation är aktiv.
Den röda knappen i verktygsfältet anger att det krävs en åtgärd från operatören.
Färg Status Betydelse
Röd Larm En åtgärd från användaren krävs.
Endast i vyn "Matare, komponenter och pipetter".
Orange varning Det finns en anmärkning för operatören.
Någon omedelbar åtgärd från operatören krävs dock inte.
Endast i vyn "Matare, komponenter och pipetter".
Grön under bearbet-
ning
Symboler eller knappar har kontroll över maskinen och tillstån-
det är OK.
Endast i vyerna "Produktion", "Matare, komponenter och pi-
petter", "Kretskort", "Kontrollera sensorer och funktioner" och
"Service".
Blinkar grön Vänta på
kretskort
Ersätter tillståndet "Busy" om maskinen är i produktionsdrift,
men inte producerar, eftersom det inte finns några kretskort.
Lägg in ett kretskort.
Endast i vyn "Produktion".
Driftsinstruktion SIPLACE X-serie 5 Arbeta med maskinen
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 5.6 larminformation och online-hjälp
287
5
Bild 5.6 - 1 Vyn "Produktion" med larm (exempel med SIPLACEX4i)
Text till bild 5.6 - 1
(1) Larmnummer
(2) Larmmeddelande: Kortfattad information om larmet
(3) Symbolen "Detaljer": visar detaljerad information (t.ex. felkälla, tid då felet inträffade)
(4) Symbolen "Kvittera larm": raderar larmindikeringen
(5) Symbolen "Larminformation": visar hjälp för det aktuella larmet
5.6.1 Visa information om aktuellt larm
För att visa information om aktuellt larm klickar du på symbolen för hjälpsystemet till sta-
tionsdatorn. Huvudfönstret i hjälpsystemet med larminformation öppnas. Informationen avser det
aktuellt visade larmet, varifrån hjälpen startades.
När larmet åtgärdats och om detta fastställdes automatiskt av maskinen raderas larmet automa-
tiskt i statusfältet.
Om åtgärden inte registreras automatiskt kan larmet raderas manuellt.
Klicka på symbolen Visa inte larmmeddelandet längre i statusfältet.
12
3
4
5
5 Arbeta med maskinen Driftsinstruktion SIPLACE X-serie
5.6 larminformation och online-hjälp Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
288

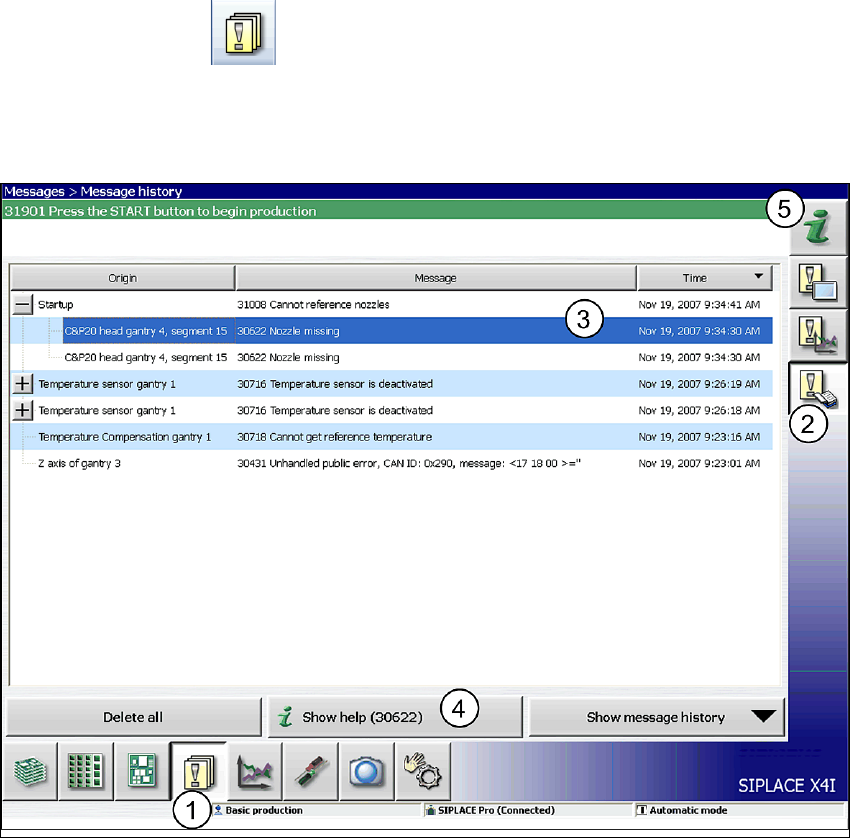

5.6.2 Visa information om valt larm
Klicka på knappen (1) i verktygsfältet.
Alla aktuella arm visas.
Klicka på knappen "Visa meddelandedokumentation" (2).
Klicka genom larmlistans (3) menyträd för att öppna detaljerade larmmeddelanden.
. 5
Bild 5.6 - 2 Exempel: Larmlista (exempel med SIPLACEX4i)
Välj i det larm i larmlistan som du vill ha information om.
Klicka på knappen "Visa hjälp" (4) för att visa informationen.
Larminformation om ett annat larm kan sökas med hjälpsystemets (5) register genom att man
anger larmnumret.
