5.6.3 Färgernas betydelse i onlinehjälpens larminformation
5
5.6.4 Kontextkänslig online-hjälp
För att visa information om den aktuella vyn klickar du på symbolen för hjälpsystemet till
stationsdatorn. Huvudfönstret i hjälpsystemet med larminformation öppnas. Informationen avser
den aktuellt visade vyn, varifrån hjälpen startades. Innehållsförteckningen, registret och sökfunk-
tionen hjälper dig att hitta det du behöver.
Textmarkering Betydelse
Röd text Alarmnummer och larmmeddelande
Svart text möjlig(a) orsak(er) till larmet
Grön text Anvisningar för att åtgärda larmet
Text understruken med blått Aktivering av ytterligare information
5 Arbeta med maskinen Driftsinstruktion SIPLACE X-serie
5.7 Signallampor med tuta Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
290
5.7 Signallampor med tuta
5.7.1 Översikt
Signallamporna indikerar automatens driftstillstånd och eventuella funktionsfel. Tutan signalerar
larm. SIPLACE-automaterna kan ha en två- eller trefärgad signallampa. Signallampssystemet
(två- eller trefärgat) ställs in i autokonfigurationen, se installationsinstruktionen för programmet,
artikelnummer 00196771-xx.
5.7.1.1 Tvåfärgad signallampa (standard)

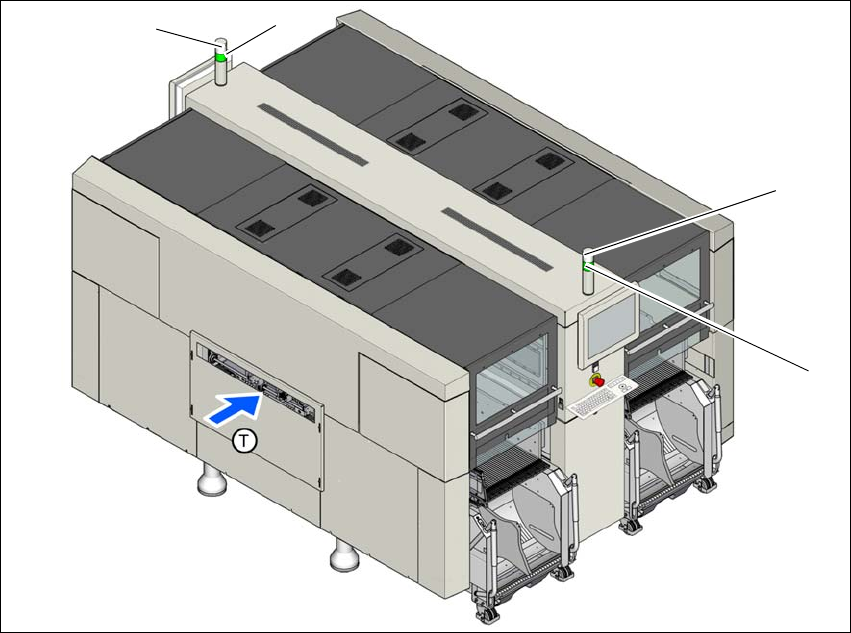

Bild 5.7 - 1 Signallampor för driftstatus (SIPLACE X2 S/X3 S/X4 S som exempel)
L1 vit signallampa, höger
L2 grön signallampa, höger
L3 vit signallampa, vänster
L4 grön signallampa, vänster
T Transportriktning för kretskort
(L2)
(L1)
(L3)
(L4)
Driftsinstruktion SIPLACE X-serie 5 Arbeta med maskinen
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 5.7 Signallampor med tuta
291
5.7.1.2 Trefärgad signallampa (tillval)
Bild 5.7 - 2 Signallampor för driftstatus (SIPLACE X2 S/X3 S/X4 S som exempel)
L1 röd signallampa
L2 gul signallampa
L3 grön signallampa
5.7.2 Statusindikeringar och deras innebörd
5
(L2)
(L1)
(L3)
Betydelse Maskinsidan Status - tvåfärgad
(vit/grön)
Status - trefärgad
(röd/gul/grön)
Automaten producerar båda sidor vit: --
grön: tänd
röd: släckt
gul: släckt
grön: tänd
Automaten väntar på ett
kretskort vid inmatningen.
båda sidor vit: --
grön: 700 - 700
röd: släckt
gul: släckt
grön: 500 - 500
