5 Arbeta med maskinen Driftsinstruktion SIPLACE X-serie 5.7 Signallampor med tuta Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 292 Automaten har stoppa ts med stoppknappen; tryck på start- knappen för att fortsätta pr…
Driftsinstruktion SIPLACE X-serie 5 Arbeta med maskinen
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 5.7 Signallampor med tuta
291
5.7.1.2 Trefärgad signallampa (tillval)

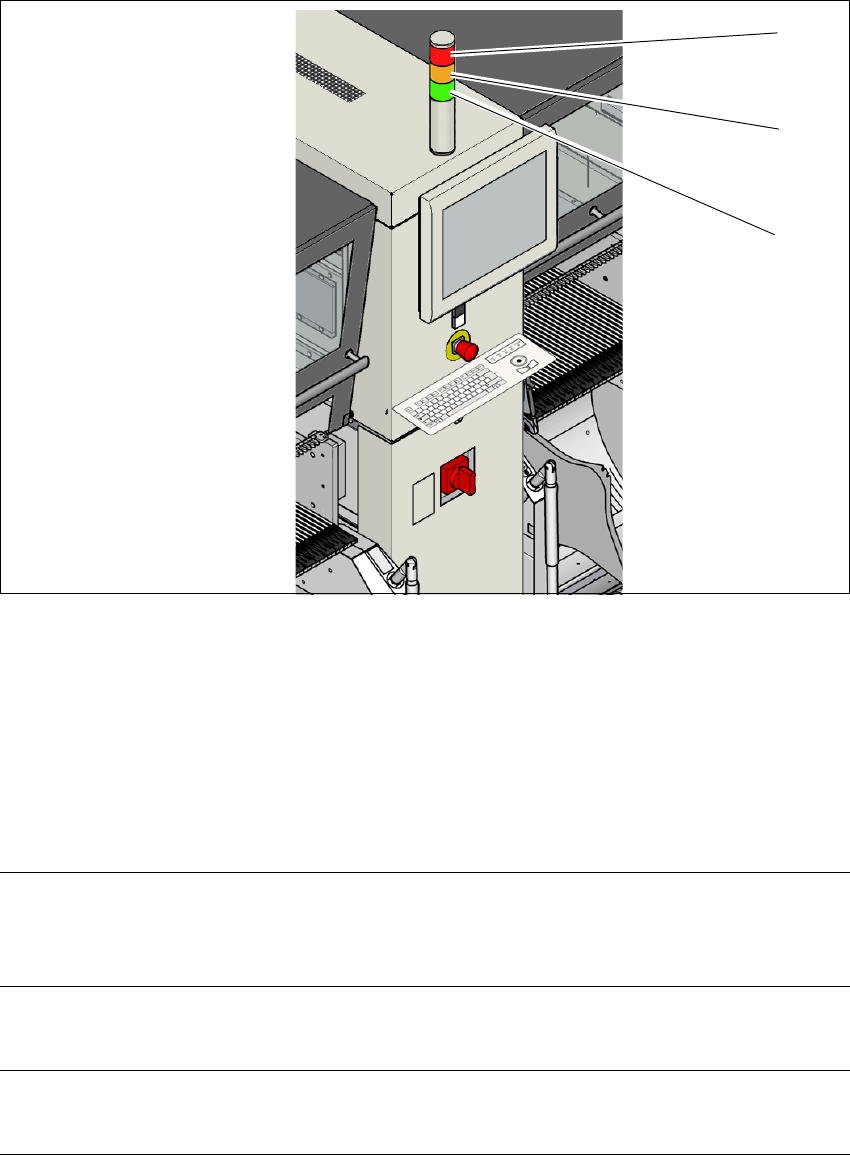

Bild 5.7 - 2 Signallampor för driftstatus (SIPLACE X2 S/X3 S/X4 S som exempel)
L1 röd signallampa
L2 gul signallampa
L3 grön signallampa
5.7.2 Statusindikeringar och deras innebörd
5
(L2)
(L1)
(L3)
Betydelse Maskinsidan Status - tvåfärgad
(vit/grön)
Status - trefärgad
(röd/gul/grön)
Automaten producerar båda sidor vit: --
grön: tänd
röd: släckt
gul: släckt
grön: tänd
Automaten väntar på ett
kretskort vid inmatningen.
båda sidor vit: --
grön: 700 - 700
röd: släckt
gul: släckt
grön: 500 - 500
5 Arbeta med maskinen Driftsinstruktion SIPLACE X-serie
5.7 Signallampor med tuta Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
292
Automaten har stoppats med
stoppknappen; tryck på start-
knappen för att fortsätta pro-
duktionen.
båda sidor ej konfigurerad röd: släckt
gul: släckt
grön: 500 - 500
Märkena måste justeras av
operatören.
båda sidor vit: --
grön: 100 - 100
röd: släckt
gul: 500-500
grön: släckt
Automaten väntar på ett parti
eller väntar på att maskinen ska
förberedas sedan ett parti ta-
gits emot.
båda sidor vit: --
grön: 100 - 100
röd: släckt
gul: släckt
grön: 500 - 500
Automaten förbereder produk-
tionen (kontrollera pipettstatus,
matarregistrering).
båda sidor vit: --
grön: 100 - 100
röd: släckt
gul: släckt
grön: 500 - 500
En alternativ hämtningsposi-
tion används.
aktuell sida vit: 100 -100
grön: --
röd: släckt
gul: tänd
grön: tänd
Ett kretskort måste tas ut ur
utmatningstransportören (t.ex.
för inspektion).
aktuell sida vit: 500 -500
grön: 700 -700
röd: släckt
gul: släckt
grön: 500 - 500
Kretskortstransportören har
fastnat (maskinen efter väntar
på kretskort).
aktuell sida vit: --
grön: 700 -700
röd: släckt
gul: släckt
grön: 500 - 500
Mer än en hämtningsposition
med samma komponenter är
avaktiverad, det finns dock fler
än en hämtningsposition till-
gänglig.
aktuell sida vit: 500 -500
grön: --
röd: släckt
gul: tänd
grön: tänd
Minst en hämtningsposition
måste riggningsverifieras.
aktuell sida vit: 500 -500
grön: --
röd: släckt
gul: 500 - 500
grön: släckt
Pipettriggningen är inte kom-
plett.
aktuell sida vit: 500 -500
grön: --
röd: släckt
gul: tänd
grön: tänd
Den sista hämtningspositionen
används eller det finns ingen
hämtningsposition kvar för
komponenten. Automaten fort-
sätter att producera så länge
andra komponenter kan ytmon-
teras.
aktuell sida vit: 100 -200
grön: --
röd: släckt
gul: tänd
grön: tänd
Betydelse Maskinsidan Status - tvåfärgad
(vit/grön)
Status - trefärgad
(röd/gul/grön)
Driftsinstruktion SIPLACE X-serie 5 Arbeta med maskinen
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 5.7 Signallampor med tuta
293
5.7.2.1 Allmänt
5
Nivån i en hämtningsposition
eller en Dip-modul är låg.
aktuell sida vit: 100 -200
grön: --
röd: släckt
gul: tänd
grön: tänd
Ett kretskort kan inte transpor-
teras till nästa område.
aktuell sida vit: tänd
grön: --
röd: släckt
gul: 500 - 500
grön: släckt
Kretskortets streckkod kan inte
läsas av i inmatningsbandet.
Operatören måste lägga in
kretskortet manuellt.
aktuell sida ej konfigurerad röd: släckt
gul: 500 - 500
grön: släckt
Automaten stoppade automa-
tiskt pga. en
händelse som inte konfigure-
rats, t.ex. ett transportfel. Hän-
delser som inte är konfigurera-
de och som leder till att maski-
nen stoppas tas inte upp här.
båda sidor vit: tänd
grön: släckt
röd: släckt
gul: 500 - 500
grön: släckt
Produktionen stoppades auto-
matiskt (t.ex. finns det ingen
komponent att hämta).
aktuell sida vit: tänd
grön: släckt
röd: släckt
gul: 500 - 500
grön: släckt
Automaten utför en manuell
funktion som inletts av operatö-
ren.
vit: 100 -1000
grön: 700 - 700
röd: släckt
gul: släckt
grön: 500 - 500
Automaten har stoppats pga.
ett märkesmätningsfel (t.ex.
kretskort, bord, matare).
båda sidor vit: tänd
grön: släckt
röd: släckt
gul: 500 - 500
grön: släckt
Säkerhetskretsen är inte slu-
ten.
aktuell sida vit: tänd
grön: släckt
röd: tänd
gul: släckt
grön: släckt
Betydelse Maskinsidan Status - tvåfärgad
(vit/grön)
Status - trefärgad
(röd/gul/grön)
Status Betydelse
Släckt Ingen varning och inget larm
Blinkar Varning, frekvensen varierar beroende på varningstyp
Tänd Larm
-- Den beskrivna statusen har ingen inverkan på de enstaka lampor-
na.
