Driftsinstruktion SIPLACE X-serie 5 Arbeta med maskinen Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 5.8 Skiftbyte 295 5.8 Skif tbyte 5.8.1 Åtgärder vid skif tbyte Skarva banden i god tid. Mat arna behöver då inte f…
5 Arbeta med maskinen Driftsinstruktion SIPLACE X-serie
5.7 Signallampor med tuta Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
294
5.7.2.2 Blinkfrekvenser
5
5
5.7.2.3 Prioriteter
5
5.7.2.4 Reaktionstid
Varje ändring av maskinstatusen visas inom tre sekunder av signallamporna.
Blinkar normalt Grön signallampa: släckt 700 ms, tänd 700 ms
Vit signallampa: släckt 500 ms, tänd 500 ms
Blinkar kortvarigt tänd 100 ms, släckt 1000 ms
Blinkar snabbt tänd 100 ms, släckt 200 ms
Typ av varning Prioritering
Definition för snabb blinkning Högsta
Definition för normal blinkning Mellersta
Definition för kortvarig blinkning Lägsta
Driftsinstruktion SIPLACE X-serie 5 Arbeta med maskinen
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 5.8 Skiftbyte
295
5.8 Skiftbyte
5.8.1 Åtgärder vid skiftbyte
Skarva banden i god tid. Matarna behöver då inte fyllas på direkt efter ett skiftbyte. Detta mi-
nimerar ökade stilleståndstider.
Vidarebefordra viktig information till nästkommande operatör vid skiftbyte. Detta innefattar
t.ex. ändringar i ytmonteringsprogrammet. Gå igenom arbetsstegen i listan i avsnitt 5
, sidan
316
.
Kontrollera riggningen.
Kontrollera om matarna är riggade med rätt komponenter, är på rätt ställplats på komponent-
vagnen och att transportsteglängden är rätt inställd.
Rengör följande komponenter på linjen:
Töm avfallsbehållaren och dammsug försiktigt runt avfallsbehållaren.
Dammsug pipettväxlaren, matarna och komponentvagnen försiktigt.
Töm bandavfallsbehållarna. Observera säkerhetsföreskrifterna i avsnitt 5.8.2, sidan 296.
Töm uppsamlingsbehållaren för maskinkåpan.
5 Arbeta med maskinen Driftsinstruktion SIPLACE X-serie
5.8 Skiftbyte Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
296
5.8.2 Säkerhetsföreskrifter för tömning av bandavfallsbehållaren
5

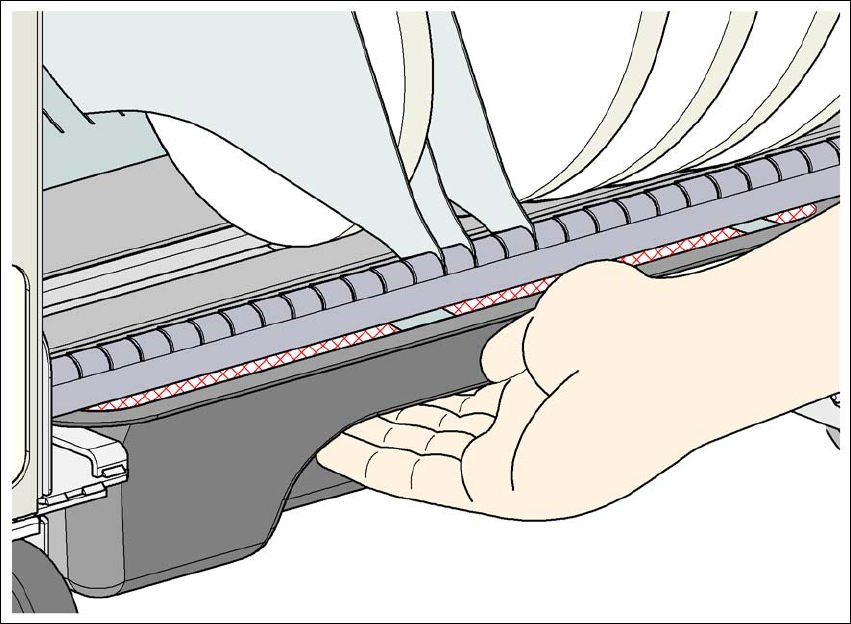

Bild 5.8 - 1 Säkerhetsföreskrifter för tömning av bandavfallsbehållaren
Bandavfallsbehållaren måste dras ut ur komponentvagnen för att tömmas. Då finns risk att man
klämmer tummen.
Undvik detta genom att fatta tag i bandavfallsbehållaren uppifrån med fingrarna i handtagets
undersida och lägg tummen på handtaget.
Ha inte tummen i spalten mellan bandcontainern och bandavfallsbehållaren eftersom du kan
klämma dig.
