5 Arbeta med maskinen Driftsinstruktion SIPLACE X-serie 5.9 Kontrollrunda Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 298 5 Kontrollera den flerfärg ade statusindikering en (pos. 3 på bild 5.9 - 1 , sidan 297 ). – …
Driftsinstruktion SIPLACE X-serie 5 Arbeta med maskinen
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 5.9 Kontrollrunda
297
5.9 Kontrollrunda
5.9.1 Kontrollera X-matare
5
Bild 5.9 - 1 Kontrollera X-matare
(1) Lucka
(2) Kniv
(3) Statusindikering
(4) LCD-display
5
Kontrollera om X-bandmatarens foliebehållare är full. Öppna då klaffen (pos 1). Dra ut täck-
folien och klipp av den med en sax eller med den integrerade kniven (pos. 2) vid 8 och 12 mm
X-bandmatare.
5 Arbeta med maskinen Driftsinstruktion SIPLACE X-serie
5.9 Kontrollrunda Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
298
5
Kontrollera den flerfärgade statusindikeringen (pos. 3 på bild 5.9 - 1, sidan 297).
– Lyser den grön, är mataren driftsberedd.
– Lyser den orange, signaleras en varning. Varningstexten visas på LCD-displayen (pos.
4 på bild 5.9 - 1
, sidan 297). På Smart Feeder lyser lysdioderna.
– Lyser statusvisningen röd, har en felfunktion uppstått. Felmeddelandet visas på LCD-dis-
playen (pos. 3 på bild 5.9 - 1
, sidan 297). På Smart Feeder lyser lysdioderna.
En lista med LCD- och statusindikeringarna på manöverpanelen finns i avsnitt 5.11
, si-
dan 312
. 5
En lista med LED- och statusindikeringarna på manöverpanelen finns i avsnitt 5.11.2
, si-
dan 313
. 5
Är statusindikeringen släckt kan det bero på följande: 5
– Mataren är inte i aktuell riggning.
– Mataren är defekt.
– Mataren är avaktiverad (t.ex. på grund av ett tryckluftsavbrott).
5.9.2 Skarva banden i tid
5
SE UPP!
Problem med täckfoliematningen!
När täckfolien dras av kan det uppstå problem med täckfoliematningen.
Vid 8 och 12 mm X-bandmatare är en kniv (pos 2) integrerad, för enkel avskiljning av
täckfolien.
ANM
Om banden inte skarvas i tid
Om banden inte skarvas i tid blir produktionsavbrotten längre.
Skarva banden i tid så att matarna inte töms.
ANM
Om banden skarvas för tidigt
Om banden skarvas för tidigt kan den nya rullen bli för full och bandet glida av och fastna,
när det gamla bandet rullas upp på den nya rullen. Det leder till hämtningsfel och pro-
duktionsavbrott.
Skarva banden i tid så att de gamla och nya banden inte fastnar i varandra.
Driftsinstruktion SIPLACE X-serie 5 Arbeta med maskinen
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 5.9 Kontrollrunda
299
5.9.3 Kontrollera kretskortsstöd
Kontrollera läget för de magnetiska kretskortsstöden på lyftbordet:
– Kontrollera att stöden inte kolliderar med komponenterna på kretskortens undersida.
– Kontrollera även att stöden inte kolliderar med sidorna på kretskortstransportören.
– Använd bara kretskortsstöd som anges i avsnitt 6.14
, sidan 401.
5.9.4 Hållare för extra bandrulle
5

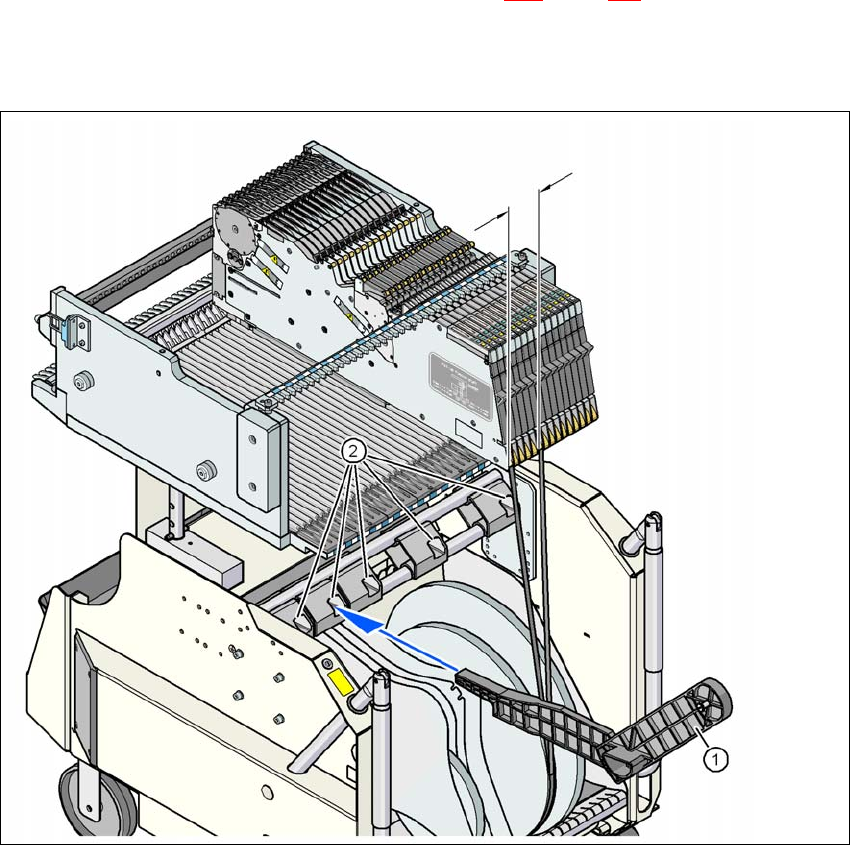

Bild 5.9 - 2 Hållare för extra bandrulle
(1) Hållare för extra bandrulle, artikelnr 00141217-xx
(2) Upptagningsanordning för hållaren
5
Matarenheter i X-serien kan problemlöst bearbeta matare, då förskjutningen i sidled för mataren-
heten och bandrullen inte är mer än 60 mm.
max. 60 mm
