5 Arbeta med maskinen Driftsinstruktion SIPLACE X-serie
5.10 Rigga matare Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
306
Kontrollera samtidigt matarens bakre centreringsstift (pos. 3 på bild 5.10 - 3, sidan 305). Det
ska lätt glida i ursparingen (pos. 5) i centreringslisten, annars står inte mataren lodrätt på
komponentbordet eller har inte hamnat rätt på styrskenan (pos. 8 på bild 5.10 - 3
, sidan 305).
Spärren (pos. 7 på bild 5.10 - 3, sidan 305) hakar i låsrullen vid matarens (pos. 1 på bild 3.9
- 1, sidan 182). Om borttagningshandtaget (pos. 1 på bild 5.10 - 2, sidan 304) inte hakats i
tänds statusindikeringen på matarens manöverpanel efter några sekunder och lyser röd. På
LCD-displayen visas felmeddelandet "Handle --->>" (se bild 5.11 - 1
, sidan 312).
Haka i borttagningshandtaget (pos. 1 på bild 5.10 - 2, sidan 304). Matarens statusindikering
lyser nu grön och mataren är driftsklar. På LCD-displayen kan man åter avläsa spårnummer
och transportsteglängden.
5.10.4 Lägg in komponentband i X-mataren
5.10.4.1 Kontrollera X-bandmataren
När bandet läggs in i mataren måste du först kontrollera om det finns komponenter i området
vid hämtningsfönstret (pos. 2 på bild 5.10 - 5
, sidan 308).
Ta bort eventuella komponenter eftersom de kan leda till störningar.
5.10.4.2 Förbered komponentbandet innan det läggs in
Kontrollera att bandet har en rak snittkant i början.
Om transporthålen är sönderrivna eller vikta, klipper ni bort denna del av bandet.
Se upp så att det inte fastnar tape på täckfolien.
Dra bort ca. 30 cm täckfolie, om inga komponenter friläggs därvid.
5
Korta bandet med de nu frilagda komponentpåsarna, med ungefär 3 cm.
Ta bort komponenterna från de öppna bandpåsarna.
Lägg täckfolien om den främre bandkanten längs bandundersidan.
ANM
Förhindra komponentförluster
Om täckfolien inte räcker ska SMD-bandträdningsanordningen
för 8 mm-band användas:Artikelnr 00355265-xx
För 12 mm band:Artikelnr 00356342-xx
Driftsinstruktion SIPLACE X-serie 5 Arbeta med maskinen
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 5.10 Rigga matare
307
5.10.4.3 Lägg in band i X-mataren
5

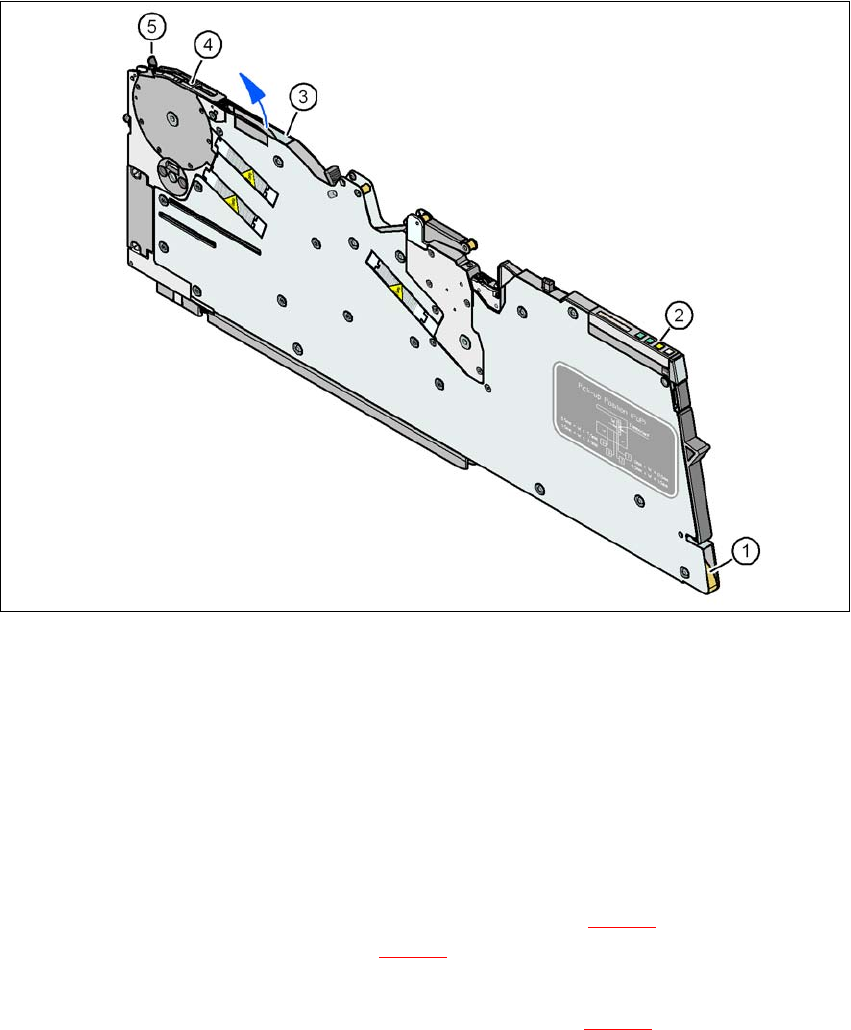

Bild 5.10 - 4 Lägg in komponentband
(1) Bandkanalens ingångsöppning
(2) Manöverpanel
(3) Bandkanalens utloppsöppning
(4) Hämtningsfönster
(5) Spak för lyftning av hämtningsfönstret
5
Håll bandet så att transporthålen befinner sig på vänster sida sett i transportriktningen.
Skjut in bandet i bandkanalens inloppsöppning (pos. 1 på bild 5.10 - 4) tills bandet kommer
ut ur utloppsöppningen (pos. 3 på bild 5.10 - 4
).
Dra ut bandet uppåt och lägg täckfolien tillbaka på bandets översida.
Dra början av bandet under hämtningsfönstret (pos. 2 på bild 5.10 - 5) tills bandet når stift-
hjulet.
5 Arbeta med maskinen Driftsinstruktion SIPLACE X-serie
5.10 Rigga matare Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
308
5

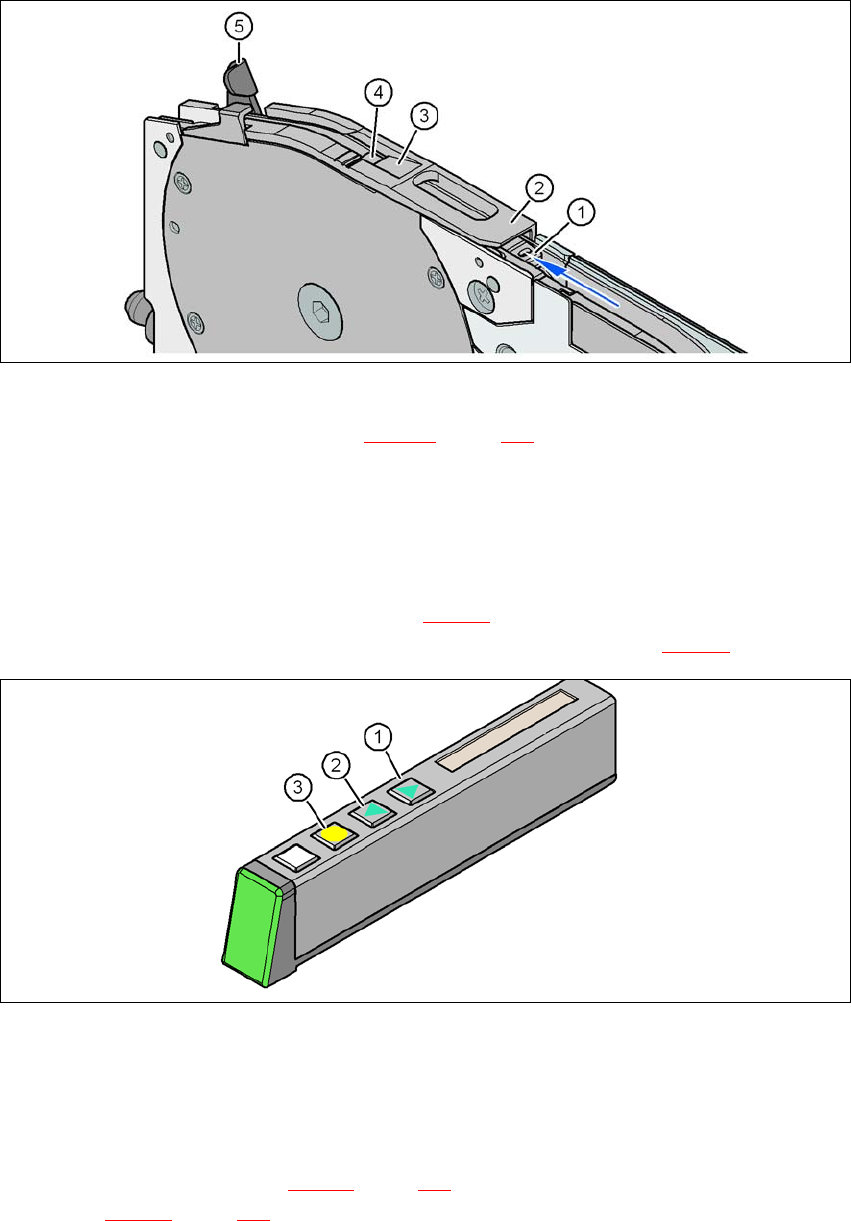

Bild 5.10 - 5 Bandmatarens hämtningsfönster
(1) Bandstöd, uttagningsbart (se avsnitt 5.10.4.4, sidan 310)
(2) Hämtningsfönster
(3) Snittkant för täckfolie
(4) Hämtområde för komponenter
(5) Spak för lyftning och låsning av hämtningsfönstret
Tryck på knappen FRAMÅT (pos. 1 på bild 5.10 - 6) på manöverpanelen tills täckfoliens vik-
ställe befinner sig i komponenternas hämtningsområde (pos. 4 på bild 5.10 - 5
).
5
Bild 5.10 - 6 Manöverpanel för 8 mm-mataren
(1) Knapp FRAMÅT för framåttransport av bandet
(2) Knapp BAKÅT för tillbakatransport av bandet.
(3) Knapp FOLIE för att spänna täckfolien
Skjut spaken (pos. 5 på bild 5.10 - 5, sidan 308) framåt för att lyfta hämtningsfönstret (pos. 2
på bild 5.10 - 5
, sidan 308) till det första spärrläget.
Dra täckfolien i sidled vid längs hämtningsfönstret framåt och under hämtningsfönstret och ut.
