Vik tillbaka täckfolien tills den ligger mot avdragskanten (pos. 3 på bild 5.10 - 5, sidan 308).
5
Fäll tillbaka spaken (pos. 5 på bild 5.10 - 5, sidan 308) för att sänka hämtningsfönstret.
Dra täckfolien över täckfoliearmen (pos. 2 på bild 5.10 - 7) fram till stoppningshjulen (pos. 1
på bild 5.10 - 7
).
5

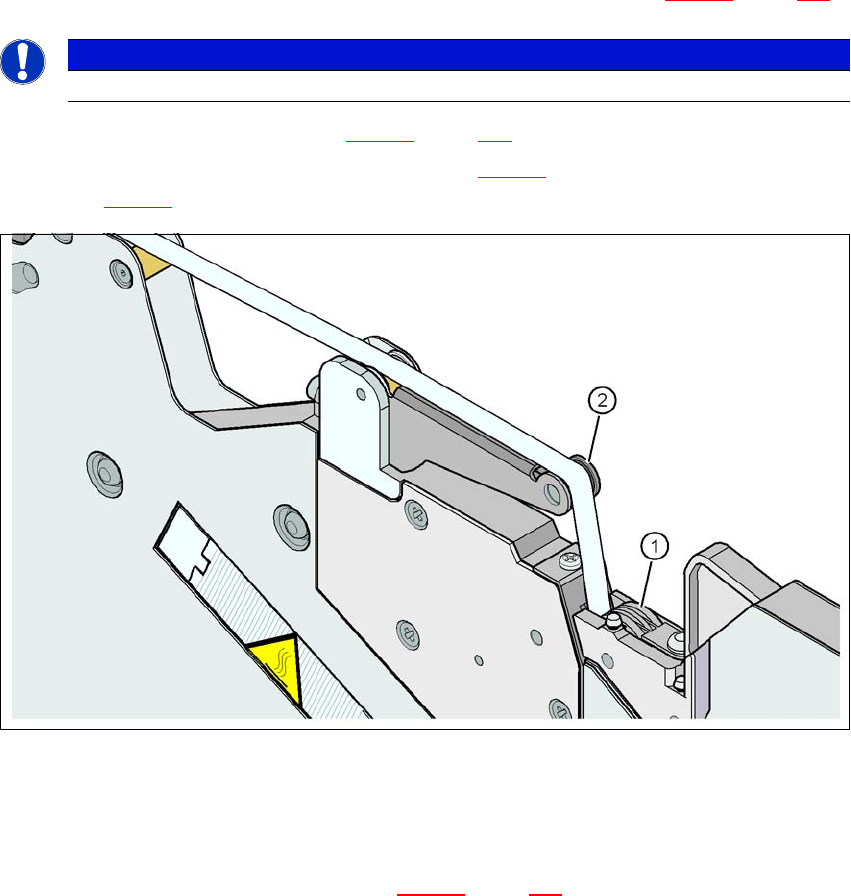

Bild 5.10 - 7 Dra täckfolien till stoppningshjulen
(1) Täckfoliestopphjul
(2) Täckfolie
5
Tryck på knappen FOLIE (pos. 3 på bild 5.10 - 6, sidan 308) på manöverpanelen tills täckfo-
lien är spänd. Täckfoliearmen böjer sig neråt och stoppar drivmotorn.
Klipp av bandet jäms med matarens framkant.
ANM
Sänk hämtningsfönstret, först då täckfolien ligger an mot avdragskanten.
5 Arbeta med maskinen Driftsinstruktion SIPLACE X-serie
5.10 Rigga matare Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
310
5.10.4.4 Bandstöd för 8 mm X-bandmatare
5

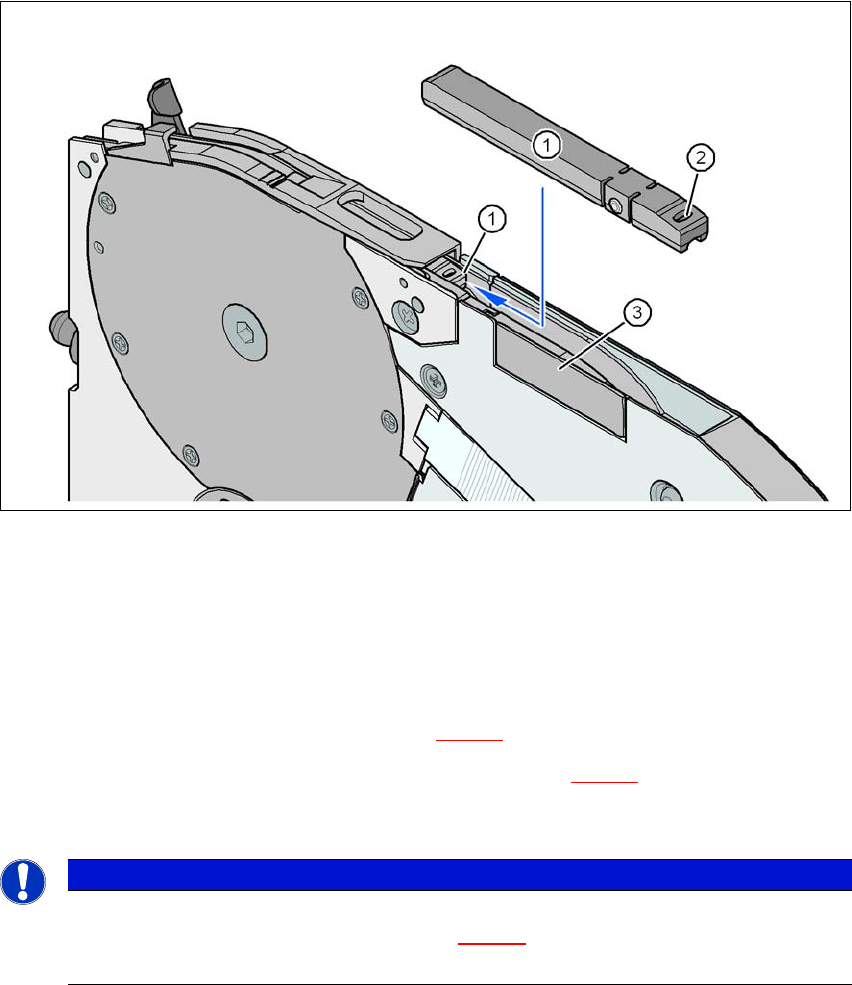

Bild 5.10 - 8 8 mm X-matare - bandstöd och skarvsensor
(1) Bandstöd, uttagningsbart
(2) Oval öppning i bandstödet
(3) Monteringsplats för skarvsensorn
8 mm X-mataren har ett bandstöd (pos. 1 på bild 5.10 - 8
). Vid behov kan detta lätt tas bort.
Sätt in skruvmejseln i den avlånga öppningen (pos. 2 på bild 5.10 - 8) på bandstödet och dra
ut bandstödet tvärt emot bandtransportörens riktning.
Se till att bandstödet hakar in i sitt börläge vid insättning.
5
5
ANM
Konstant Z-hämthöjd och minskning av tidsåtgången för korrigeringar av hämthöjder
Sätt alltid in bandstödet (pos. 1 på bild 5.10 - 8) i 8 mm X-mataren för alla kompo-
nenter i 0402 och mindre.
Driftsinstruktion SIPLACE X-serie 5 Arbeta med maskinen
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 5.10 Rigga matare
311
5.10.4.5 Skarvsensorer för X-bandmatare
På X-bandmatarna kan i efterhand skarvsensorer monteras. Sensorn finns i två utföranden:
Skarvsensor för 8 mm och 12 mm X-matare
Skarvsensor för 16 mm till 88 mm X-matare 5
Skarvsensorn installeras i positionen 3 på bild 5.10 - 8
, sidan 310.
Det finns även bandmatare med redan installerade skarvsensorer (se avsnitt 3.9.2
, från sidan
184
).
5.10.5 Lägg in komponenter i 2x8 mm mataren
Manövrering och riggning av 2x8 mm matare beskrivs i Job Guide "Bandmatare 2x8 mm X/Smart
Feeder 12 mm X/16 mm X".
Artikelnummer tyska 00196664-xx
Artikelnummer engelska 00196665-xx
5.10.6 Rigga komponenter på SIPLACE Smart Feeder
Manövrering och riggning av SIPLACE Smart Feeder beskrivs i Job Guide "Bandmatare 2x8 mm
X/Smart Feeder 12 mm X/16 mm X".
Artikelnummer tyska 00196664-xx
Artikelnummer engelska 00196665-xx
