Driftsinstruktion SIPLACE X-serie 5 Arbeta med maskinen
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 5.15 Till- och fråndockning av komponentvagnen
323
5.15.2 Fråndocka komponentvagnen
Tryck på knappen på automatens ställplats till komponentvagnen dockats från.
Fäll upp handtagen (pos. 1 på bild 5.15 - 2).
5
Bild 5.15 - 2 Komponentvagn - Handtag att skjuta svängs uppåt
Dra komponentvagnen med båda händerna på handtagen, ut ur automaten.
5.15.3 Säkerhetsföreskrifter för att flytta komponentvagnen
5
Fatta alltid tag i komponentvagnen med båda händerna i handtagen när ni vill förflytta den.
Lägg märke till, att när ni vill förflytta en bestyckad komponentvagn, kan den tippa om den
lutas ca. 20° åt sidan eller framåt.
Se till att ytan där ni förflyttar vagnen, under alla förhållanden har en väsentligt mindre lutning.
Se till att inte kollidera med hinder. Vid viss hastighet kan vagnen tippa framåt.
VARNING
Förhindra olyckor!
För att förhindra olyckor måste ni under alla förhållanden följa nedanstående regler, när
ni förflyttar komponentvagnen.
5 Arbeta med maskinen Driftsinstruktion SIPLACE X-serie
5.15 Till- och fråndockning av komponentvagnen Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
324
5.15.4 Docka komponentvagnen
5

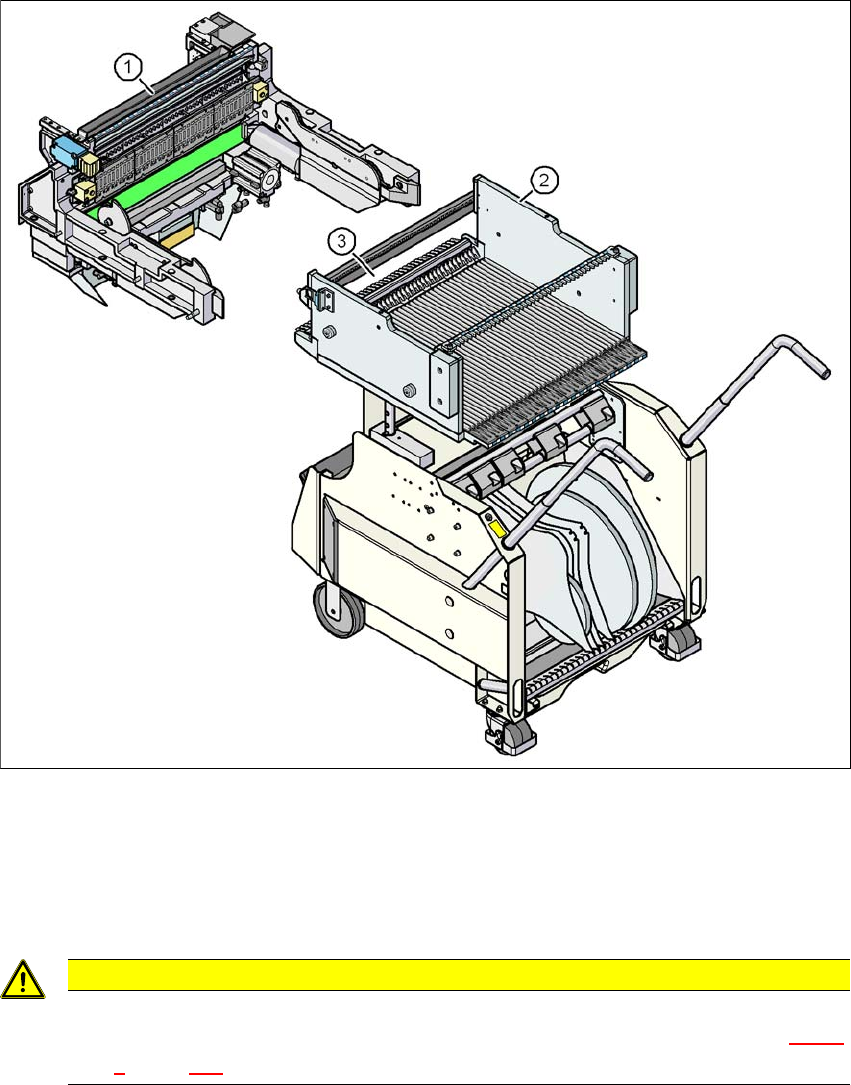

Bild 5.15 - 3 Komponentvagn och komponentvagnsindragare, SIPLACE X-serien
(1) Komponentvagnsindragare, SIPLACE X-serie
(2) Komponentvagn, SIPLACE X-serie
(3) Spärrar
5
SE UPP!
Skjut in komponentvagnen!
När komponentvagnen skjuts in i automaten får inte spärrarna (pos. 3 på bild 5.15 -
3, sidan 324) komma emot hinder.
Driftsinstruktion SIPLACE X-serie 5 Arbeta med maskinen
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 5.15 Till- och fråndockning av komponentvagnen
325
5
5
Skjut komponentvagnen försiktigt till anslag mot automaten.
5
Tryck på knappen på automatens ställplats till vagnen dockats från helt.
Skjut upp hylsan (pos. 1 på bild 5.15 - 4, sidan 326) på båda handtaget och vrid handtaget
nedåt (pos. 2 på bild 5.15 - 4
, sidan 326).
ANM
Skär av banden jämnt
Om banden inte skärs av jämnt fram på X-matarna hamnar inte tombanden i tombands-
kanalen.
Skär av banden jämnt innan komponentvagnen dockas.
SE UPP!
Ytmonteringshuvudets placering!
Kontrollera att ytmonteringshuvudet befinner sig utanför komponentvagnens rörelseom-
råde.
ANM
Det går bara att docka när skyddskåporna är stängda
Stäng skyddskåporna.
