6 Stationstillägg Driftsinstruktion SIPLACE X-serie 6.1 Pipettväxlare Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 328 6.1.2 Pipettväxlare SIPLACE SpeedS tar C&P20/C&P20 M Den här pipettväxlar en tar upp 6 ell…
Driftsinstruktion SIPLACE X-serie 6 Stationstillägg
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 6.1 Pipettväxlare
327
6 Stationstillägg
För konfigurationsmöjligheter och tillval, se specifikationen till SIPLACE-automaten.
6.1 Pipettväxlare
6.1.1 Allmänt
Med pipettväxlare ökas flexibiliteten väsentligt för ytmonteringshuvudena vid bearbetning av olika
komponenttyper. Behövs ett pipettbyte på grund av ytmonteringsprogrammet, så lägger ytmonte-
ringshuvudet automatiskt tillbaka den gamla pipetten till pipetturtaget och hämtar den nya. Dess-
utom kan de pipetter som utsorterats genom vakuumkontroll, snabbt bytas ut. Urtagningen av
pipetter från pipettväxlaren är väsentligt snabbare och exaktare än vad som vore möjligt för hand.
För ytmonteringsprocessen med små komponenter, är det oeftergivligt att den radiala excentrici-
teten vid pipettrotationen är minimal.
6 Stationstillägg Driftsinstruktion SIPLACE X-serie
6.1 Pipettväxlare Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
328
6.1.2 Pipettväxlare SIPLACE SpeedStar C&P20/C&P20 M
Den här pipettväxlaren tar upp 6 eller 4 magasin med vardera 12 pipetturtagen. Magasinen sitter
på en gemensam hållare. De är centrerade med två cylinderstift och fixerade med 4 tryckknappar.
Den exakta positionen fastställs med två styrmärken på varje magasin. Riktig placering av maga-
sinen på pipettväxlarens stativ övervakas med mikrobrytare, för att undvika kollision mellan pla-
ceringshuvudet och eventuellt uppstickande magasin. Alla magasinplatser måste bestyckas,
eftersom säkerhetskretsen stoppar automaten om magasin saknas eller sitter fel. På den installe-
rade pipettstationen kan komponenter från SpeedStars pipetter blåsa av och pipetterna dras av
och kastas ut.
6
6.1.2.1 Pipettväxlare C&P20/C&P20 M med 6 magasin
Artikelnr 03070123-xx Pipettväxlare grundkonstruktion C&P20 - lång
eller 6
Artikelnr 03103514-xx Pipettväxlare grundkonstruktion CP/all - lång
Artikelnr 00119715-xx Pipettmagasin C&P20 - långt
6

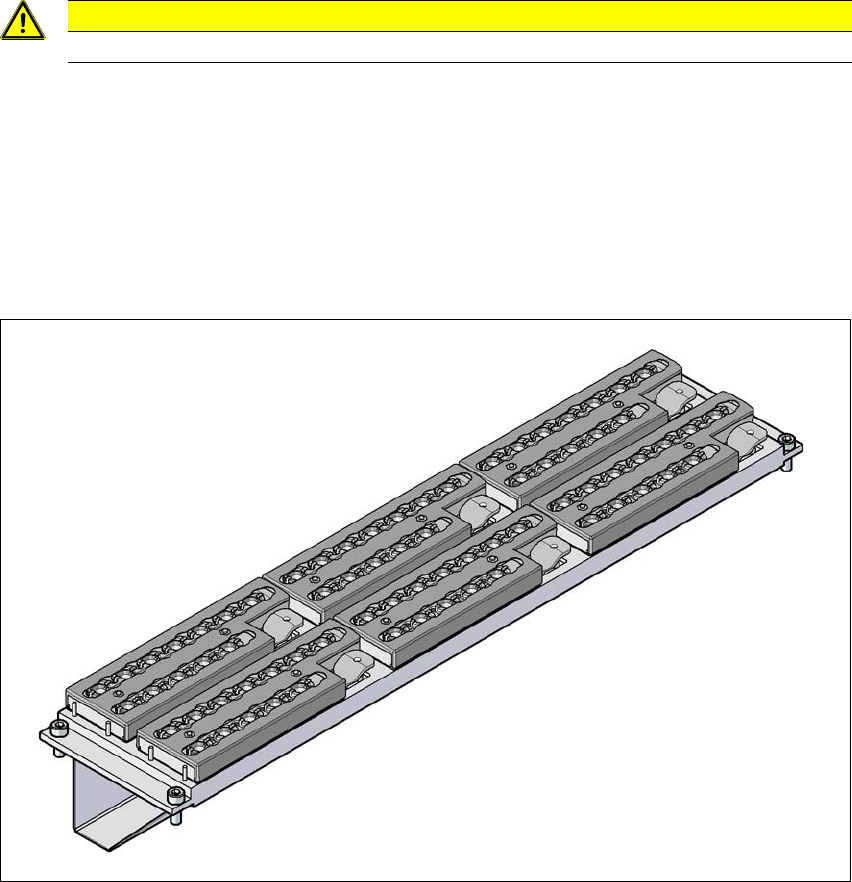

Bild 6.1 - 1 Lång pipettväxlare för SIPLACE SpeedStar C&P20 med pipettmagasin
SE UPP!
Använd bara den här pipettväxlaren tillsammans med SpeedStar.
Driftsinstruktion SIPLACE X-serie 6 Stationstillägg
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 6.1 Pipettväxlare
329
6.1.2.2 Pipettväxlare C&P20/C&P20 M med 4 magasin
Artikelnr 03062463-xx Pipettväxlare grundkonstruktion C&P20 - kort
eller 6
Artikelnr 03103649-xx Pipettväxlare grundkonstruktion CP/all - kort
Artikelnr 00119716-xx Pipettmagasin C&P20 - kort
6

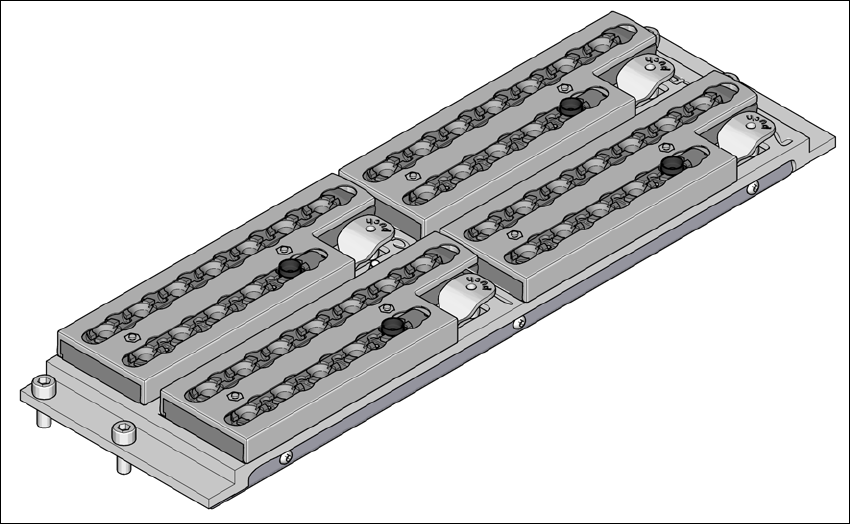

Bild 6.1 - 2 Kort pipettmagasin för SIPLACE SpeedStar C&P20
