6.1.2.3 Tekniska data
6
Pipettväxlare för SIPLACE SpeedStar (C&P20/C&P20 M)
Antal magasin
*a
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
*)a Alla magasin på pipettväxlaren måste vara monterade.
6
4
Antal pipetturtag
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
72
48
Standardkonfiguration
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
6 magasin med 72 pipetturtag
4 magasin med 48 pipetturtag
Alternativ: Pipettväxlare "rad två" 4 magasin med 48 pipetturtag
Pipettyper 10xx, 11xx, 12xx
Tryckluftsanslutning 0,45 MPa (4,5 bar)
Driftsinstruktion SIPLACE X-serie 6 Stationstillägg
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 6.1 Pipettväxlare
331
6.1.2.4 Konfigurationsexempel C&P20/C&P20 M för SIPLACE X4i S - invändigt bordsläge
På ställplats 1, 2, 3 och 4 kan en pipettväxlare vardera installeras för SpeedStar (pos. 1 på bild
6.1 - 3
, sidan 331).
6

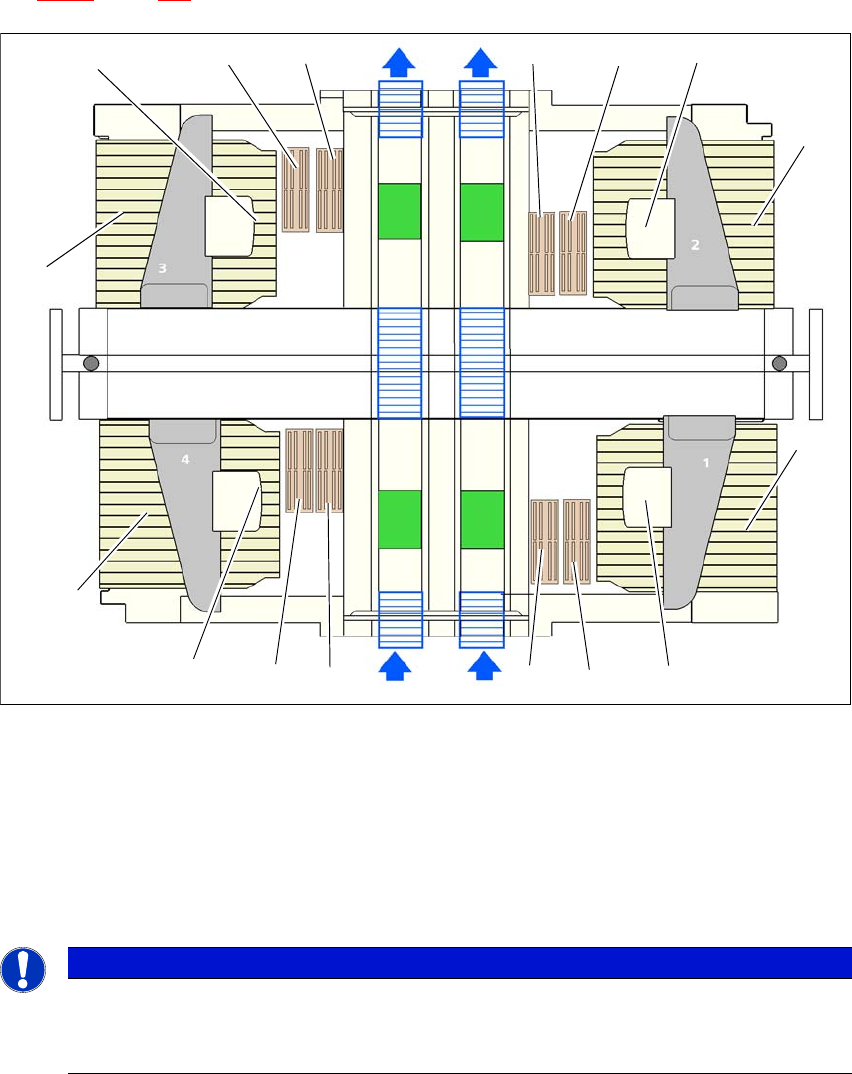

Bild 6.1 - 3 Pipettväxlarnas placering för SIPLACE SpeedStar - konfigurationsexempel (SIPLACE X4i S)
6
6
6
(1) Pipettväxlare
(2) SIPLACE SpeedStar
(3) "Invändigt" bordsläge
ANM
Automaten stoppas om magasin saknas
Säkerhetskretsen stoppar automaten om magasin saknas eller är felplacerade.
Sätt in alla magasin.
(2)
(1)
(1)
(2)
(1)
(2) (2)
(1)
(3)
(3)
(3)
(3)
6 Stationstillägg Driftsinstruktion SIPLACE X-serie
6.1 Pipettväxlare Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
332
6.1.2.5 Konfigurationsexempel C&P20/C&P20 M för SIPLACE X4i S - utvändigt bordsläge
På ställplats 1, 2, 3 och 4 kan två rader pipettväxlare installeras för SpeedStar (pos. 1 och 4 på
bild 6.1 - 4
, sidan 332).
6

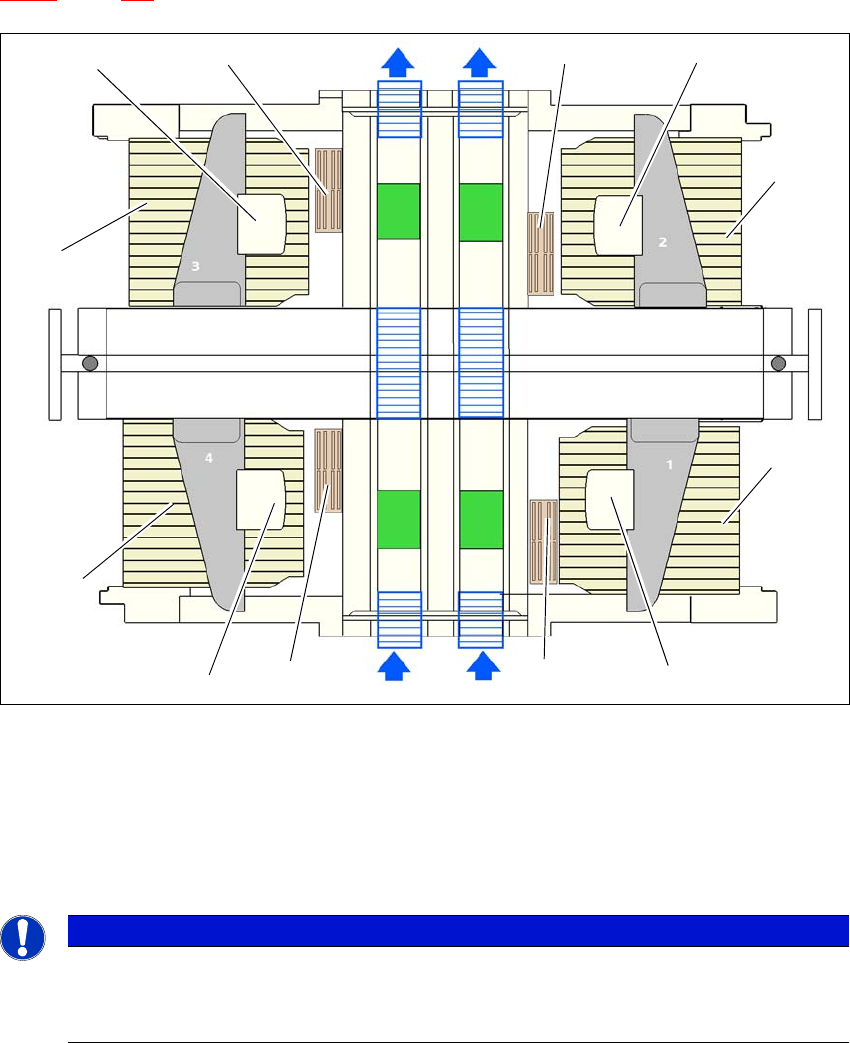

Bild 6.1 - 4 Pipettväxlarnas placering för SIPLACE SpeedStar - konfigurationsexempel (SIPLACE X4i S)
6
6
6
(1) Pipettväxlare
(2) SIPLACE SpeedStar
(3) "Utvändigt" bordsläge
(4) Pipettväxlare rad två (tillval)
ANM
Automaten stoppas om magasin saknas
Säkerhetskretsen stoppar automaten om magasin saknas eller är felplacerade.
Sätt in alla magasin.
(2)
(4)
(1)
(2)
(1)
(2) (2)
(1)
(3)
(3)
(3)
(3)
(4)
(1)
(4)
(4)
