6.1.2.9 Manövrering
Om magasinet laddas för första gången med en viss pipettyp ska det märkas med en dekal.
6
Öppna låsplåten och sätt in pipetterna i pipetturtagen.
Stäng låsplåten så att pipetterna inte kan falla ut från magasinen.
6
6
Programmeringen av pipettväxlare beskrivs i skötselinstruktion SIPLACE Pro.
6.1.2.10 Byt magasin
Tryck på spaken (pos. 1 på bild 6.1 - 7, sidan 336) för att lossa magasinet från tryckknappens
(pos. 5 på bild 6.1 - 7
, sidan 336). Lyft upp magasinet från hållaren.
6
ANM
Fyll på magasinen utanför maskinen och byt endast ut kompletta magasin.
SE UPP!
Påfyllning av magasin!
Fyll bara på magasinen när alla pipetter som finns i Collect&Place-huvudet har lagts
tillbaka i sina magasin.
ANM
Klämrisk!
Om komponenter faller ner på magasinen kan låsplåten klämmas.
Förhindra att komponenter faller ner på magasinen.
Därför ska magasin och lediga ställplatser rengöras med jämna mellanrum.
VARNING
Risk för huvudkollision om en spak sticker ut!
Om en spak (pos. 1 på bild 6.1 - 7
) sticker upp över magasinet kan ytmonteringshuvudet
kollidera.
Se till att spaken inte sticker ut över magasinen.
6 Stationstillägg Driftsinstruktion SIPLACE X-serie
6.1 Pipettväxlare Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
336
6

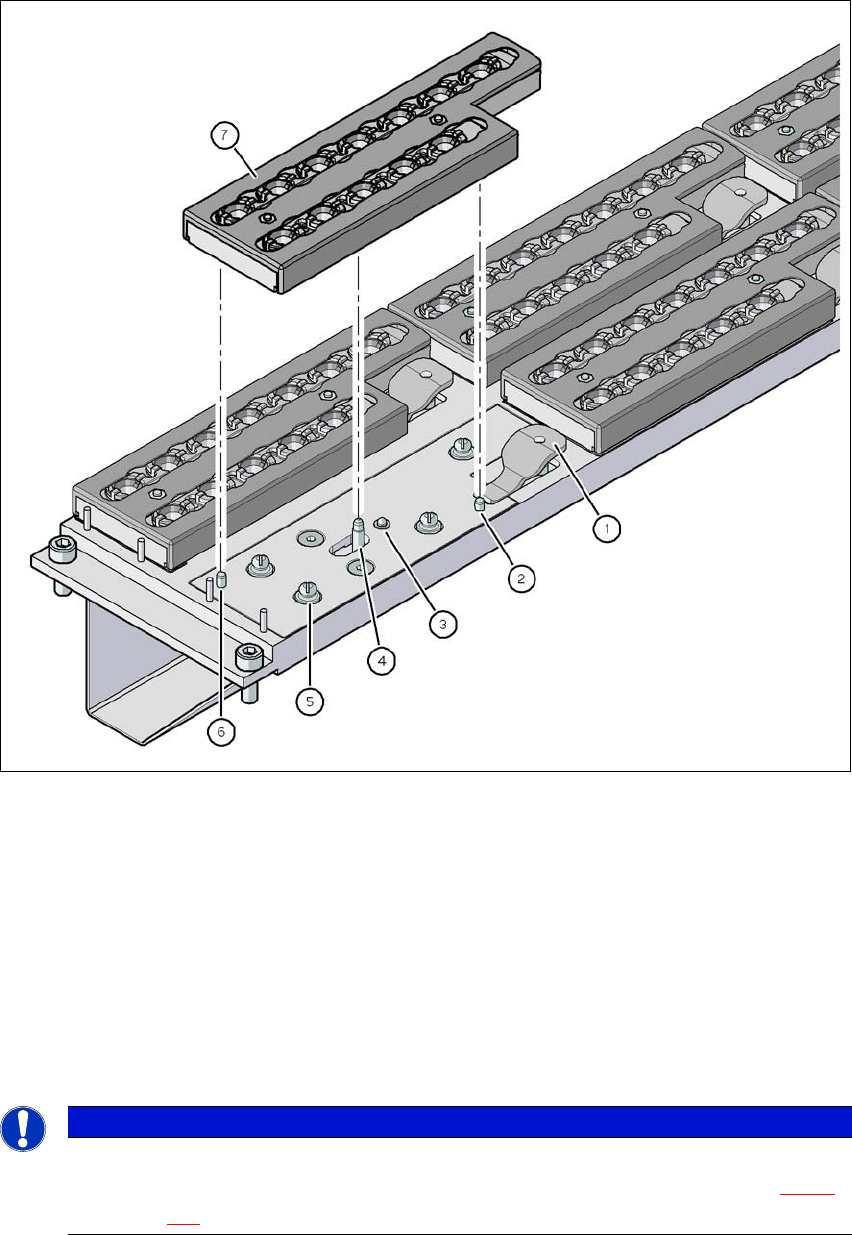

Bild 6.1 - 7 Pipettväxlare för SpeedStar - byt magasin (exempel med 6 magasin)
(1) Spak för att lyfta magasinet
(2) Cylinderstift som griper in i hålet i magasinet
(3) fjäderstift för att utlösa mikrobrytaren
(4) Stift i skjutmekanismen, förflyttar låsplåten
(5) Knopp
(6) Cylinderstift som griper in i det avlånga hålet i magasinet
(7) Låsplåten i läget "Magasin spärrat"
6
ANM
Förskjut låsplåten till ställning "Magasin låst".
Rikta magasinet innan det sätts in så att cylinderstiften (pos. 2 och 6 på bild 6.1 - 7,
sidan 336
) kan glida in i centreringshålet och i det ovala hålet.
Driftsinstruktion SIPLACE X-serie 6 Stationstillägg
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 6.1 Pipettväxlare
337
Placera magasinet på tryckknappskulorna (pos. 5 på bild 6.1 - 7, sidan 336).
Tryck ner magasinet jämt så att tryckknappskulorna samtidigt hakar in i alla tryckknapparna.
6.1.2.11 Lägesregistrering
Varje magasin i pipettväxlaren har två styrmärken, ett för bestämning av positionen och ett för be-
stämning av vinkelläget.
6
Bild 6.1 - 8 Pipettmagasin - urtagsnumrering, märken för bestämning av positionen och vinkelläget
(1) Låsplåten i läget "Magasin öppet"
(2) Styrmärke för att fastställa läget
(3) Styrmärke för att fastställa vinkelläget
