Driftsinstruktion SIPLACE X-serie 6 Stationstillägg
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 6.1 Pipettväxlare
337
Placera magasinet på tryckknappskulorna (pos. 5 på bild 6.1 - 7, sidan 336).
Tryck ner magasinet jämt så att tryckknappskulorna samtidigt hakar in i alla tryckknapparna.
6.1.2.11 Lägesregistrering
Varje magasin i pipettväxlaren har två styrmärken, ett för bestämning av positionen och ett för be-
stämning av vinkelläget.
6

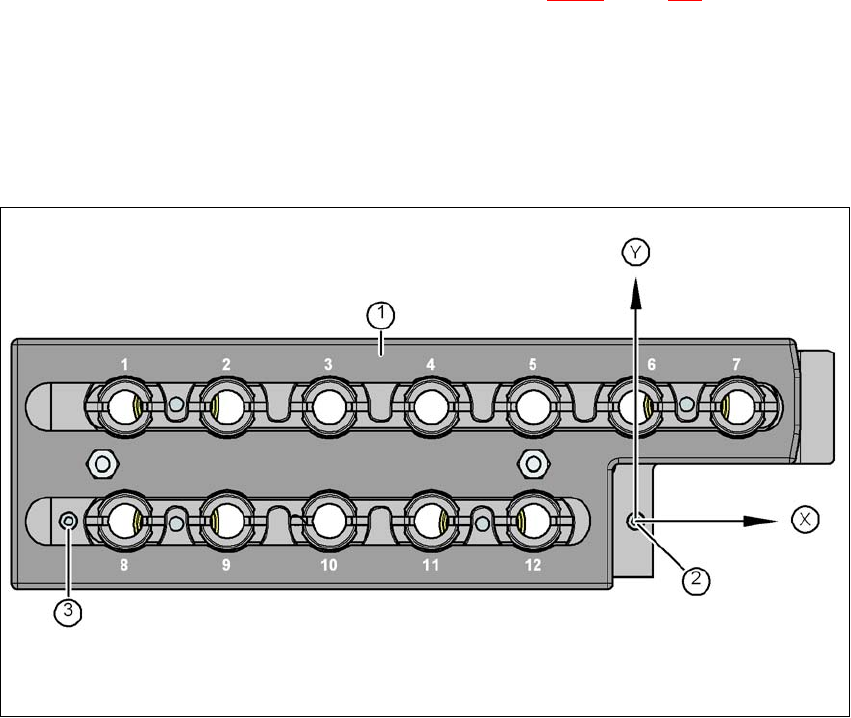

Bild 6.1 - 8 Pipettmagasin - urtagsnumrering, märken för bestämning av positionen och vinkelläget
(1) Låsplåten i läget "Magasin öppet"
(2) Styrmärke för att fastställa läget
(3) Styrmärke för att fastställa vinkelläget
6 Stationstillägg Driftsinstruktion SIPLACE X-serie
6.1 Pipettväxlare Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
338
6.1.3 Pipettväxlare SIPLACE SpeedStar C&P20 P
Den här pipettväxlaren tar upp 6 eller 4 magasin med vardera 12 pipetturtagen. Magasinen sitter
på en gemensam hållare. De är centrerade med två cylinderstift och fixerade med 4 tryckknappar.
Den exakta positionen fastställs med två styrmärken på varje magasin. Riktig placering av maga-
sinen på pipettväxlarens stativ övervakas med mikrobrytare, för att undvika kollision mellan pla-
ceringshuvudet och eventuellt uppstickande magasin. Alla magasinplatser måste bestyckas,
eftersom säkerhetskretsen stoppar automaten om magasin saknas eller sitter fel. På den installe-
rade pipettstationen kan komponenter från SpeedStars pipetter blåsa av och pipetterna dras av
och kastas ut.
6
6.1.3.1 Pipettväxlare C&P20 P med 6 magasin
Artikelnr 03103514-xx Pipettväxlare grundkonstruktion CP/all - lång
Artikelnr 031031503-xx Pipettmagasin 40xx med 20 urtag
6
Bild 6.1 - 9 Pipettväxlare för SIPLACE SpeedStar C&P20 P med 6 magasin
SE UPP!
Använd bara den här pipettväxlaren tillsammans med SpeedStar.
Driftsinstruktion SIPLACE X-serie 6 Stationstillägg
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 6.1 Pipettväxlare
339
6.1.3.2 Pipettväxlare C&P20 P med 4 magasin
Artikelnr 03103649-xx Pipettväxlare grundkonstruktion CP/all - kort
Artikelnr 03101503-xx Pipettmagasin 40xx med 20 urtag
6
Bild 6.1 - 10 Pipettväxlare för SIPLACE SpeedStar C&P20 P med 4 magasin
6.1.3.3 Tekniska data
6
Pipettväxlare för SIPLACE SpeedStar (C&P20 P)
Antal magasin
*a
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
*)a Alla magasin på pipettväxlaren måste vara monterade.
6
4
Antal pipetturtag
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
120
80
Standardkonfiguration
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
6 magasin med 120 pipetturtag
4 magasin med 80 pipetturtag
Alternativ: Pipettväxlare "rad två" 4 magasin med 80 pipetturtag
Pipettyper 40xx
