6 Stationstillägg Driftsinstruktion SIPLACE X-serie
6.1 Pipettväxlare Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
338
6.1.3 Pipettväxlare SIPLACE SpeedStar C&P20 P
Den här pipettväxlaren tar upp 6 eller 4 magasin med vardera 12 pipetturtagen. Magasinen sitter
på en gemensam hållare. De är centrerade med två cylinderstift och fixerade med 4 tryckknappar.
Den exakta positionen fastställs med två styrmärken på varje magasin. Riktig placering av maga-
sinen på pipettväxlarens stativ övervakas med mikrobrytare, för att undvika kollision mellan pla-
ceringshuvudet och eventuellt uppstickande magasin. Alla magasinplatser måste bestyckas,
eftersom säkerhetskretsen stoppar automaten om magasin saknas eller sitter fel. På den installe-
rade pipettstationen kan komponenter från SpeedStars pipetter blåsa av och pipetterna dras av
och kastas ut.
6
6.1.3.1 Pipettväxlare C&P20 P med 6 magasin
Artikelnr 03103514-xx Pipettväxlare grundkonstruktion CP/all - lång
Artikelnr 031031503-xx Pipettmagasin 40xx med 20 urtag
6

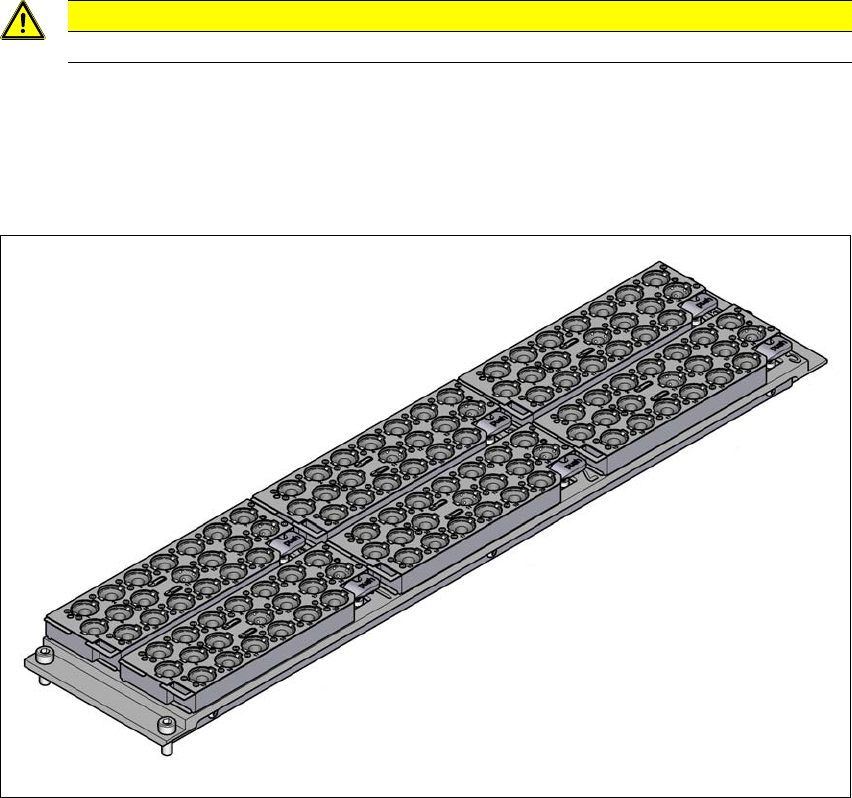

Bild 6.1 - 9 Pipettväxlare för SIPLACE SpeedStar C&P20 P med 6 magasin
SE UPP!
Använd bara den här pipettväxlaren tillsammans med SpeedStar.
Driftsinstruktion SIPLACE X-serie 6 Stationstillägg
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 6.1 Pipettväxlare
339
6.1.3.2 Pipettväxlare C&P20 P med 4 magasin
Artikelnr 03103649-xx Pipettväxlare grundkonstruktion CP/all - kort
Artikelnr 03101503-xx Pipettmagasin 40xx med 20 urtag
6
Bild 6.1 - 10 Pipettväxlare för SIPLACE SpeedStar C&P20 P med 4 magasin
6.1.3.3 Tekniska data
6
Pipettväxlare för SIPLACE SpeedStar (C&P20 P)
Antal magasin
*a
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
*)a Alla magasin på pipettväxlaren måste vara monterade.
6
4
Antal pipetturtag
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
120
80
Standardkonfiguration
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
6 magasin med 120 pipetturtag
4 magasin med 80 pipetturtag
Alternativ: Pipettväxlare "rad två" 4 magasin med 80 pipetturtag
Pipettyper 40xx
6 Stationstillägg Driftsinstruktion SIPLACE X-serie
6.1 Pipettväxlare Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
340
6.1.3.4 Konfigurationsexempel C&P20 P för SIPLACE X4 S
På ställplats 1, 2, 3 och 4 kan en pipettväxlare vardera installeras för SpeedStar (pos. 1 på bild
6.1 - 11
, sidan 340).
6
Bild 6.1 - 11 Pipettväxlarnas placering för SIPLACE SpeedStar - konfigurationsexempel (SIPLACE X4 S)
6
6
6.1.3.5 Pipettväxlare "rad två" för SIPLACE SpeedStar
Tillvalet "Pipettväxlare rad två" ger ytterligare en rad pipettväxlare på SIPLACE SpeedStar C&P20
P. Eftermonteringspaketet innehåller förutom pipettväxlare också en monteringssats.
(1) Pipettväxlare
(2) SIPLACE SpeedStar
ANM
Automaten stoppas om magasin saknas
Säkerhetskretsen stoppar automaten om magasin saknas eller är felplacerade.
Sätt in alla magasin.
(2)
(1)
(1)
(2)
(1)
(2) (2)
(1)
