6 Stationstillägg Driftsinstruktion SIPLACE X-serie 6.1 Pipettväxlare Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 340 6.1.3.4 Konfigurationsexempel C&P20 P för SIPLACE X4 S På ställplats 1, 2, 3 och 4 kan en pipe…

100%1 / 426
Driftsinstruktion SIPLACE X-serie 6 Stationstillägg
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 6.1 Pipettväxlare
339
6.1.3.2 Pipettväxlare C&P20 P med 4 magasin
Artikelnr 03103649-xx Pipettväxlare grundkonstruktion CP/all - kort
Artikelnr 03101503-xx Pipettmagasin 40xx med 20 urtag
6

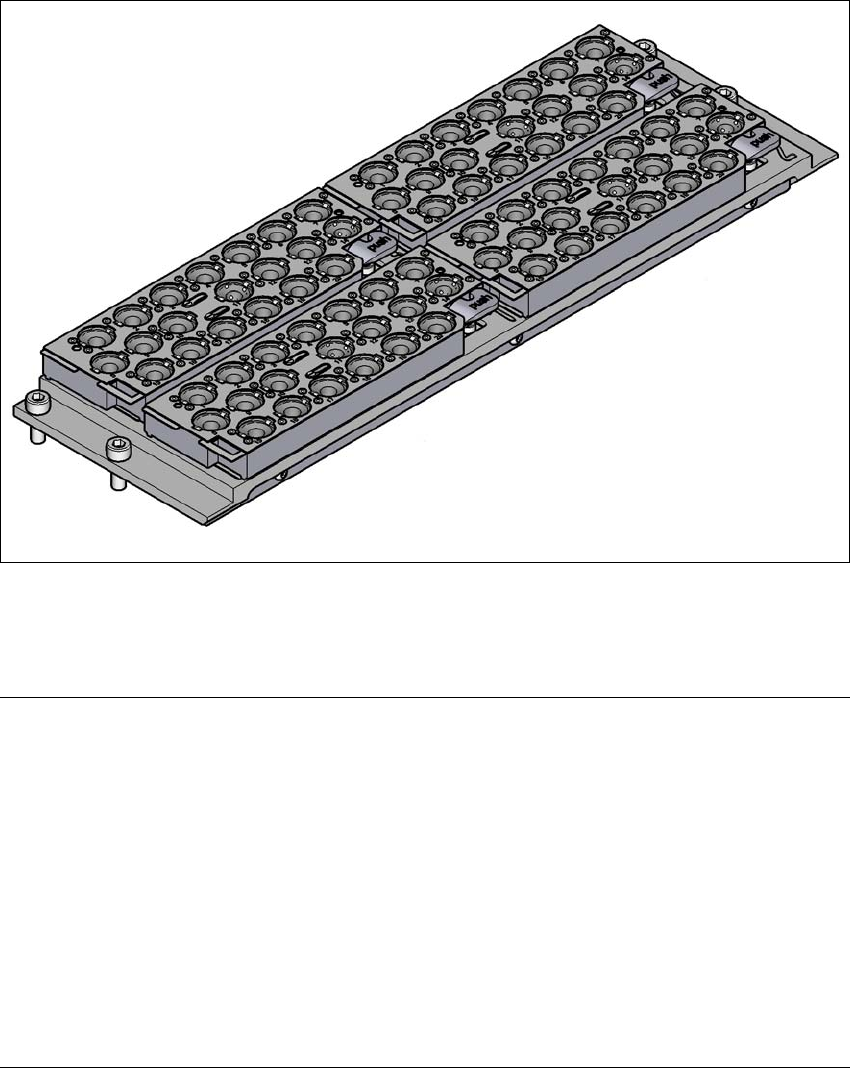

Bild 6.1 - 10 Pipettväxlare för SIPLACE SpeedStar C&P20 P med 4 magasin
6.1.3.3 Tekniska data
6
Pipettväxlare för SIPLACE SpeedStar (C&P20 P)
Antal magasin
*a
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
*)a Alla magasin på pipettväxlaren måste vara monterade.
6
4
Antal pipetturtag
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
120
80
Standardkonfiguration
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
6 magasin med 120 pipetturtag
4 magasin med 80 pipetturtag
Alternativ: Pipettväxlare "rad två" 4 magasin med 80 pipetturtag
Pipettyper 40xx
6 Stationstillägg Driftsinstruktion SIPLACE X-serie
6.1 Pipettväxlare Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
340
6.1.3.4 Konfigurationsexempel C&P20 P för SIPLACE X4 S
På ställplats 1, 2, 3 och 4 kan en pipettväxlare vardera installeras för SpeedStar (pos. 1 på bild
6.1 - 11
, sidan 340).
6
Bild 6.1 - 11 Pipettväxlarnas placering för SIPLACE SpeedStar - konfigurationsexempel (SIPLACE X4 S)
6
6
6.1.3.5 Pipettväxlare "rad två" för SIPLACE SpeedStar
Tillvalet "Pipettväxlare rad två" ger ytterligare en rad pipettväxlare på SIPLACE SpeedStar C&P20
P. Eftermonteringspaketet innehåller förutom pipettväxlare också en monteringssats.
(1) Pipettväxlare
(2) SIPLACE SpeedStar
ANM
Automaten stoppas om magasin saknas
Säkerhetskretsen stoppar automaten om magasin saknas eller är felplacerade.
Sätt in alla magasin.
(2)
(1)
(1)
(2)
(1)
(2) (2)
(1)
Driftsinstruktion SIPLACE X-serie 6 Stationstillägg
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 6.1 Pipettväxlare
341
6.1.3.6 Montering
Pipettväxlarna är fästa på komponentvagnens indragningsanordning.
Rikta pipettväxlaren så att dess sneda sida pekar mot komponentvagn-indragningsanord-
ningen.
6
6.1.3.7 Manövrering
Om magasinet laddas för första gången med en viss pipettyp ska det märkas med en dekal.
6
Öppna låsplåten och sätt in pipetterna i pipetturtagen.
Stäng låsplåten så att pipetterna inte kan falla ut från magasinen.
6
6
Programmeringen av pipettväxlare beskrivs i skötselinstruktion SIPLACE Pro.
VARNING
Risk för huvudkollision vid blandade konfigurationer!
Vid blandade konfigurationer finns det risk för att huvudena kolliderar.
Installera endast pipettväxlaren med pipettmagasin till det aktuella ytmonterings-
huvudet.
ANM
Fyll på magasinen utanför maskinen och byt endast ut kompletta magasin.
SE UPP!
Påfyllning av magasin!
Fyll bara på magasinen när alla pipetter som finns i Collect&Place-huvudet har lagts
tillbaka i sina magasin.
ANM
Klämrisk!
Om komponenter faller ner på magasinen kan låsplåten klämmas.
Förhindra att komponenter faller ner på magasinen.
Därför ska magasin och lediga ställplatser rengöras med jämna mellanrum.
