Placera magasinet på tryckknappskulorna (pos. 5 på bild 6.1 - 12, sidan 343).
Tryck ner magasinet jämt så att tryckknappskulorna samtidigt hakar in i alla tryckknapparna.
6.1.3.9 Lägesregistrering
Varje magasin i pipettväxlaren har två styrmärken, ett för bestämning av positionen och ett för be-
stämning av vinkelläget.
6

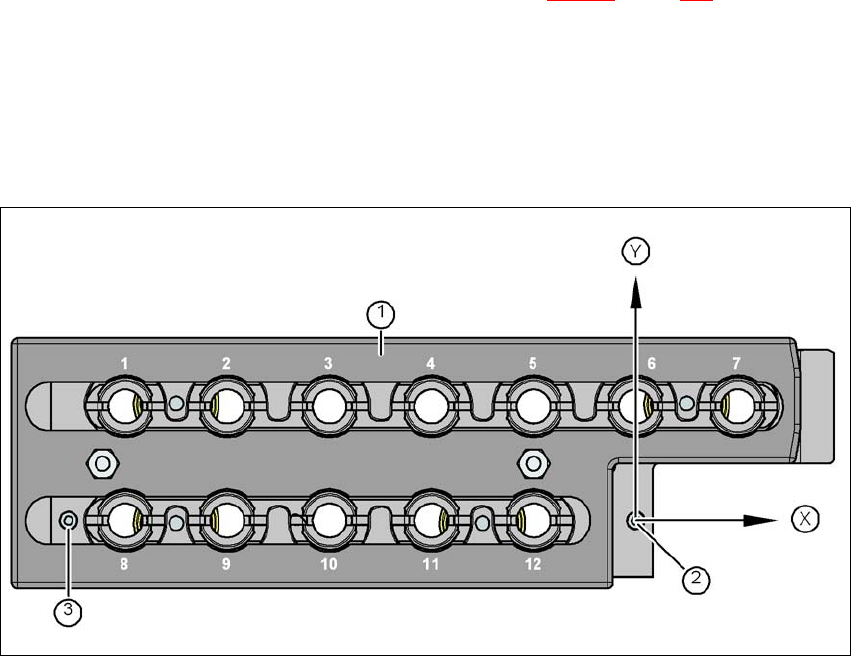

Bild 6.1 - 13 Pipettmagasin - urtagsnumrering, märken för bestämning av positionen och vinkelläget
(1) Låsplåten i läget "Magasin öppet"
(2) Styrmärke för att fastställa läget
(3) Styrmärke för att fastställa vinkelläget
Driftsinstruktion SIPLACE X-serie 6 Stationstillägg
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 6.1 Pipettväxlare
345
6.1.4 Pipettväxlare för SIPLACE MultiStar CPP
6.1.4.1 Pipettväxlare CPP med 6 magasin
Artikelnr 00119741-xx Pipettväxlare CPP - lång
eller
Artikelnr 03103514-xx Pipettväxlare grundkonstruktion CP/all - lång
6

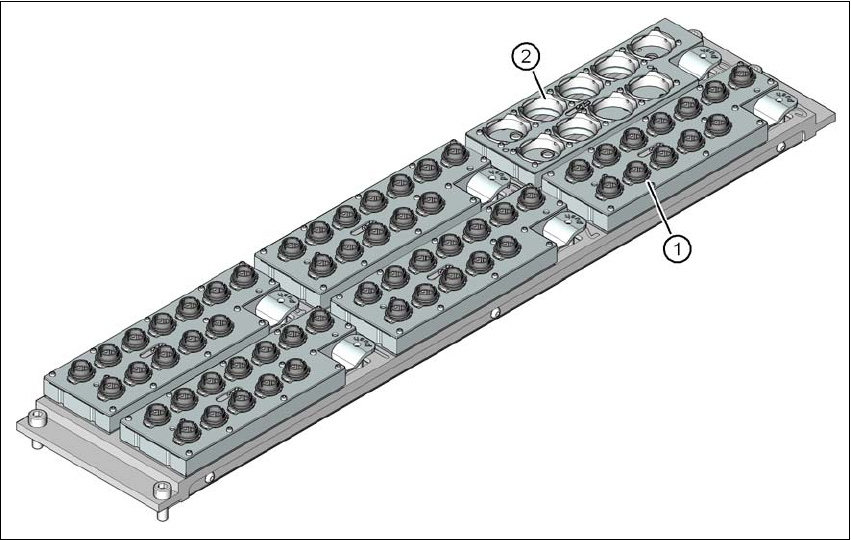

Bild 6.1 - 14 Pipettväxlare för SIPLACE MultiStar med 6 magasin
(1) Pipettmagasin för 20xx-pipetter
(2) Pipettmagasin för 28xx-pipetter
Magasinen sitter på en gemensam hållarplatta, centreras med två cylinderstift och är fästa med
4 tryckknappar. Den exakta positionen fastställs med två styrmärken på varje magasin. Riktig pla-
cering av magasinen på pipettväxlarens hållarplatta övervakas med mikrobrytare, för att undvika
kollision mellan placeringshuvudet och eventuellt uppstickande magasin. Alla 6 magasinplatser
måste bestyckas, eftersom säkerhetskretsen stoppar automaten om magasin saknas eller sitter
fel. Pipettväxlaren registrerar med hjälp av pipettmagasinens kod om det är ett 20xx-pipettmaga-
sin eller ett 28xx-pipettmagasin.
På pipettstationen kan komponenterna blåsas av från pipetterna. Pipetter kan dras av här och
slängas i avfallsbehållaren.
6 Stationstillägg Driftsinstruktion SIPLACE X-serie
6.1 Pipettväxlare Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
346
6.1.4.2 Pipettväxlare CPP med 4 magasin
Artikelnr 00119742-xx Pipettväxlare CPP - kort
eller 6
Artikelnr 03103649-xx Pipettväxlare grundkonstruktion CP/all - kort
6

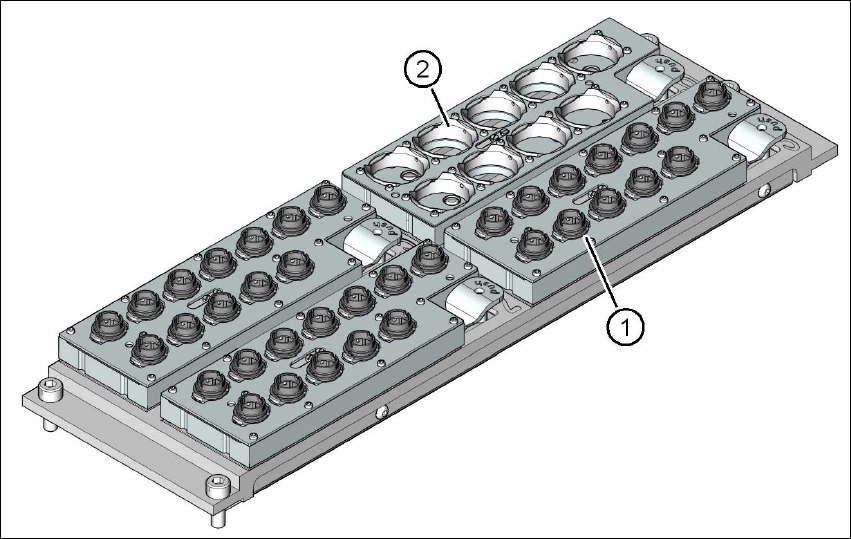

Bild 6.1 - 15 Pipettväxlare för SIPLACE MultiStar med 4 magasin
(1) Pipettmagasin för 20xx-pipetter
(2) Pipettmagasin för 28xx-pipetter
Magasinen sitter på en gemensam hållarplatta, centreras med två cylinderstift och är fästa med
4 tryckknappar. Den exakta positionen fastställs med två styrmärken på varje magasin. Riktig pla-
cering av magasinen på pipettväxlarens hållarplatta övervakas med mikrobrytare, för att undvika
kollision mellan placeringshuvudet och eventuellt uppstickande magasin. Alla 4 magasinplatser
måste bestyckas, eftersom säkerhetskretsen stoppar automaten om magasin saknas eller sitter
fel. Pipettväxlaren registrerar med hjälp av pipettmagasinens kod om det är ett 20xx-pipettmaga-
sin eller ett 28xx-pipettmagasin.
På pipettstationen kan komponenterna blåsas av från pipetterna. Pipetter kan dras av här och
slängas i avfallsbehållaren.
