6 Stationstillägg Driftsinstruktion SIPLACE X-serie
6.1 Pipettväxlare Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
350
6.1.4.6 Konfigurationsexempel CPP för SIPLACE X4i S
På ställplats 1, 2, 3 och 4 kan en pipettväxlare vardera installeras för CPP-huvudet (pos. 1 på bild
6.1 - 18
, sidan 350).
6

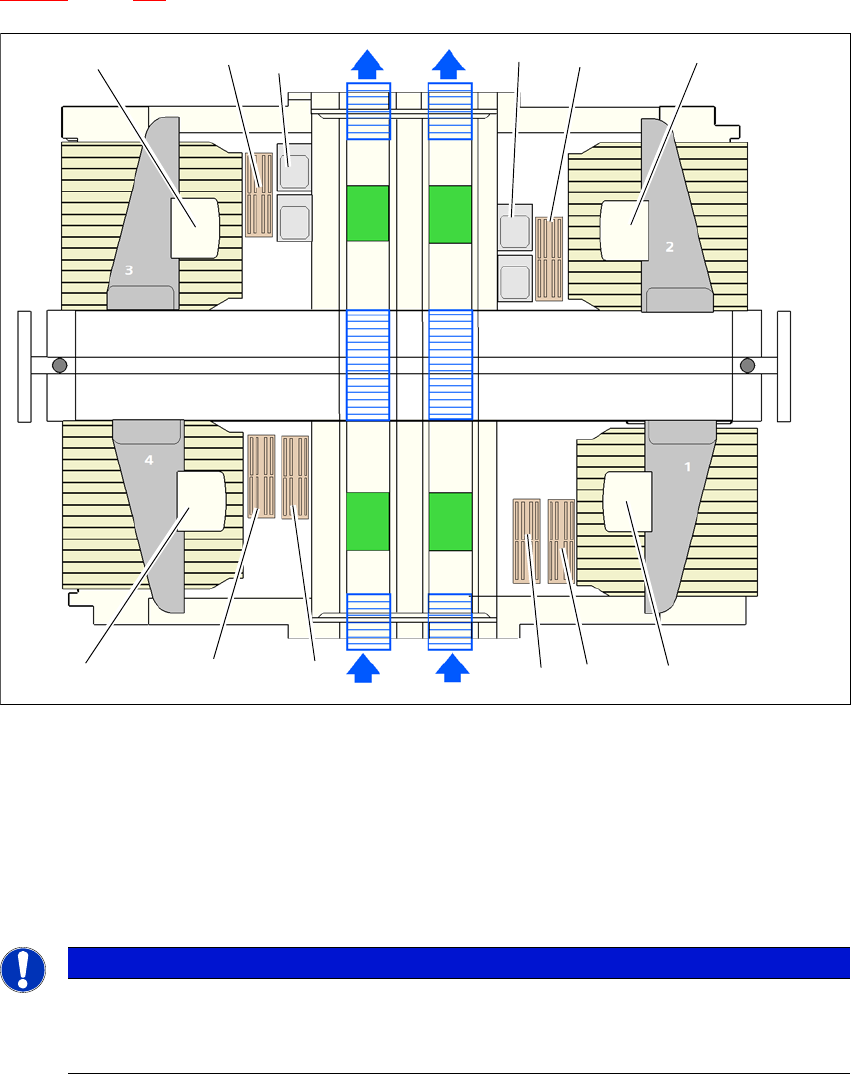

Bild 6.1 - 18 Pipettväxlarnas placering för SIPLACE MultiStar - konfigurationsexempel (SIPLACE X4i S)
6
6
(1) Pipettväxlare
(2) SIPLACE MultiStar
(3) Stationära kameror
(4) Pipettväxlare rad två (tillval)
ANM
Automaten stoppas om magasin saknas
Säkerhetskretsen stoppar automaten om magasin saknas eller är felplacerade.
Sätt in alla magasin.
(2)(1)
(1)
(2)
(1)
(2) (2)
(3)
(3)
(1)
(4)
(4)
Driftsinstruktion SIPLACE X-serie 6 Stationstillägg
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 6.1 Pipettväxlare
351
6.1.4.7 Konfigurationsexempel CPP för SIPLACE X4 S
På ställplats 1, 2, 3 och 4 kan en pipettväxlare vardera installeras för CPP-huvudet (pos. 1 på bild
6.1 - 19
, sidan 351).
6

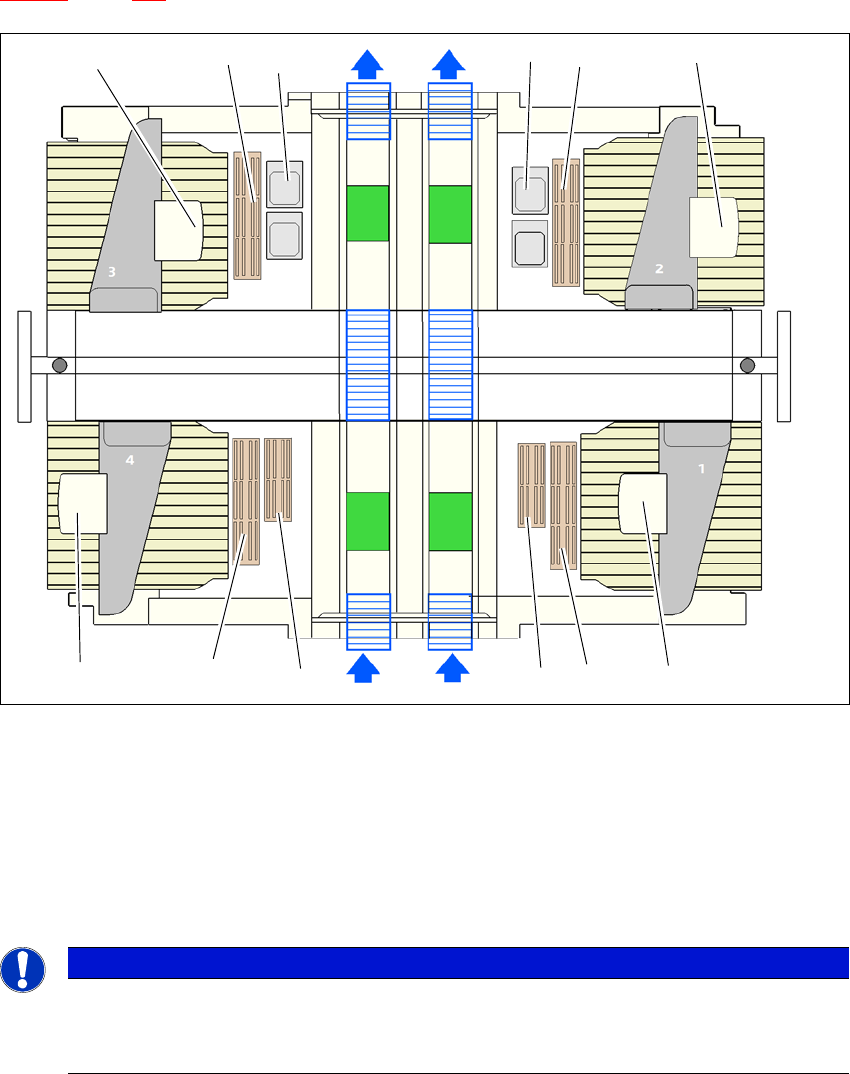

Bild 6.1 - 19 Pipettväxlarnas placering för SIPLACE MultiStar - konfigurationsexempel (SIPLACE X4 S)
6
6
(1) Pipettväxlare
(2) SIPLACE MultiStar
(3) Stationära kameror
(4) Pipettväxlare rad två (tillval)
ANM
Automaten stoppas om magasin saknas
Säkerhetskretsen stoppar automaten om magasin saknas eller är felplacerade.
Sätt in alla magasin.
(2)(1)
(1)
(2)
(1)
(2) (2)
(3)
(3)
(1)
(4)
(4)
6 Stationstillägg Driftsinstruktion SIPLACE X-serie
6.1 Pipettväxlare Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
352
6.1.4.8 Pipettväxlare "rad två" för SIPLACE MultiStar
Tillvalet "Pipettväxlare rad två" ger ytterligare en rad pipettväxlare på SIPLACE MultiStar.
Eftermonteringspaketet innehåller förutom pipettväxlare också en monteringssats.
6.1.4.9 Montering
Pipettväxlarna är fästa på komponentvagnens indragningsanordning.
6
Bild 6.1 - 20 Montageposition pipettväxlare - vy nedifrån
(1) Sned sida visar riktningen på komponentvagn-indragningsanordningen
(2) Den lodräta sidan pekar mot kretskortstransportören
Rikta pipettväxlaren så att dess sneda sida pekar mot komponentvagn-indragningsanord-
ningen.
6
VARNING
Risk för huvudkollision vid blandade konfigurationer!
Vid blandade konfigurationer finns det risk för att huvudena kolliderar.
Installera endast pipettväxlaren med pipettmagasin till det aktuella ytmonterings-
huvudet.
