Driftsinstruktion SIPLACE X-serie 6 Stationstillä gg Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 6.4 Matrix Tray Changer 367 6.4.4.1 Mått 6 Bild 6.4 - 1 Matrix T ray Changer , mått, alla värden i millimeter
6 Stationstillägg Driftsinstruktion SIPLACE X-serie
6.4 Matrix Tray Changer Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
366
6.4.4 Installation av MTC
På SIPLACE X2 S/X3 S/X4 S kan en MTC placeras på ställplats 2 i stället för komponentvagnen.
Indragningsanordningen för komponentvagnen ersätts av dockningsanordningen för MTC. Om
MTC används på en annan plats kan en komponentvagn placeras på den lediga ställplatsen.
6
ANM
Konfigurationsalternativ för MTC
– MTC kan inte konfigureras med CPP-huvudet.
– MTC kan bara konfigureras på ställplats 2 på SIPLACE X2 S/X3 S/X4 S.
– En underhållslucka måste vara installerad på SIPLACE X2 S/X3 S/X4 S. Se
“Skyddsbrytarnas placering på automaten” på sida 86.
– MTC kan konfigureras med Twin Head och en stationär kamera av typ 33, typ 25
eller 3D koplan.
– När en MTC konfigureras kan bara 12 pipettmagasin användas.
Driftsinstruktion SIPLACE X-serie 6 Stationstillägg
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 6.4 Matrix Tray Changer
367
6.4.4.1 Mått
6
Bild 6.4 - 1 Matrix Tray Changer, mått, alla värden i millimeter
6 Stationstillägg Driftsinstruktion SIPLACE X-serie
6.4 Matrix Tray Changer Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
368
6.4.4.2 Manöverenheter
6

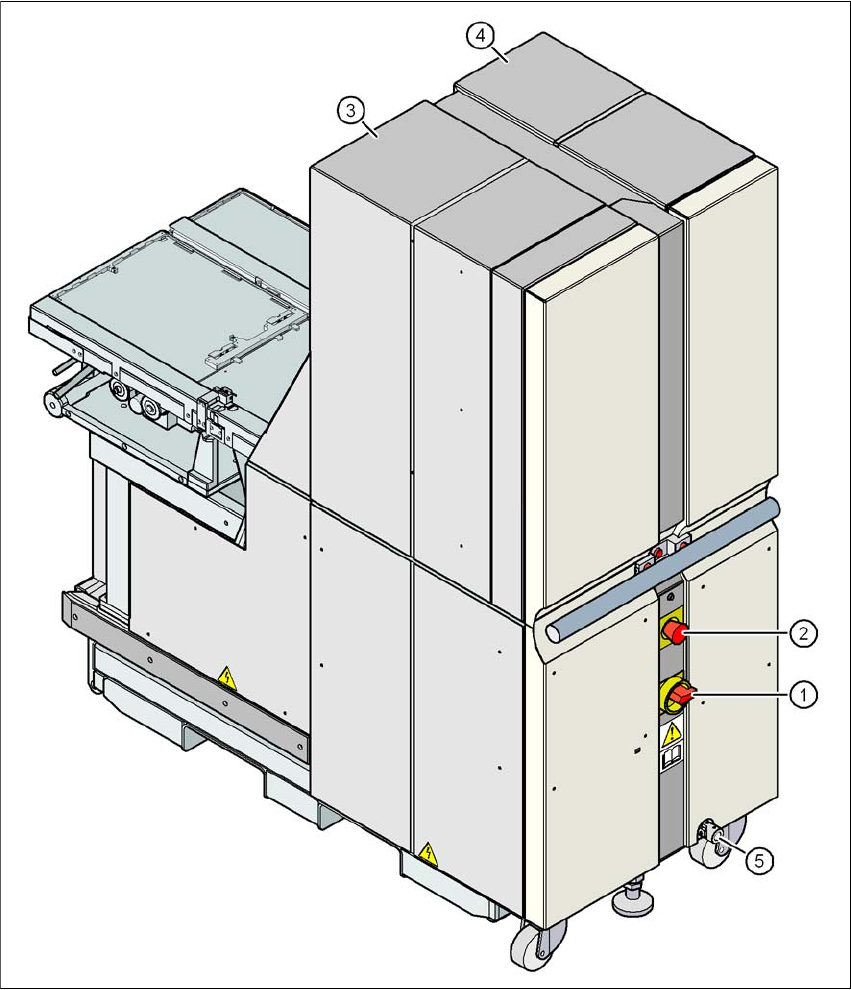

Bild 6.4 - 2 Matrix Tray Changer, vy av baksidan
(1) Huvudbrytare
(2) NÖDSTOPP-knapp
(3) Torn 1 med plats för max. 30 ytmagasinhållare (upp till 60 JEDEC-trays)
(4) Torn 2 med plats för max. 40 ytmagasinhållare (upp till 40 JEDEC-trays)
(5) Kontaktpunkt för veven för höjdinställning av Matrix Tray Changer
