Driftsinstruktion SIPLACE X-serie 6 Stationstillä gg Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 6.4 Matrix Tray Changer 369 6.4.5 Mått, SIPLACE X2 S/X3 S/X4 S-automat med MTC 6 Bild 6.4 - 3 Mått i millimeter , SIPLA…

6 Stationstillägg Driftsinstruktion SIPLACE X-serie

6.4 Matrix Tray Changer Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014

368

6.4.4.2 Manöverenheter

Bild 6.4 - 2 Matrix Tray Changer, vy av baksidan

(1) Huvudbrytare

(2) NÖDSTOPP-knapp

(3) Torn 1 med plats för max. 30 ytmagasinhållare (upp till 60 JEDEC-trays)

(4) Torn 2 med plats för max. 40 ytmagasinhållare (upp till 40 JEDEC-trays)

(5) Kontaktpunkt för veven för höjdinställning av Matrix Tray Changer

Driftsinstruktion SIPLACE X-serie 6 Stationstillägg

Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 6.4 Matrix Tray Changer

369

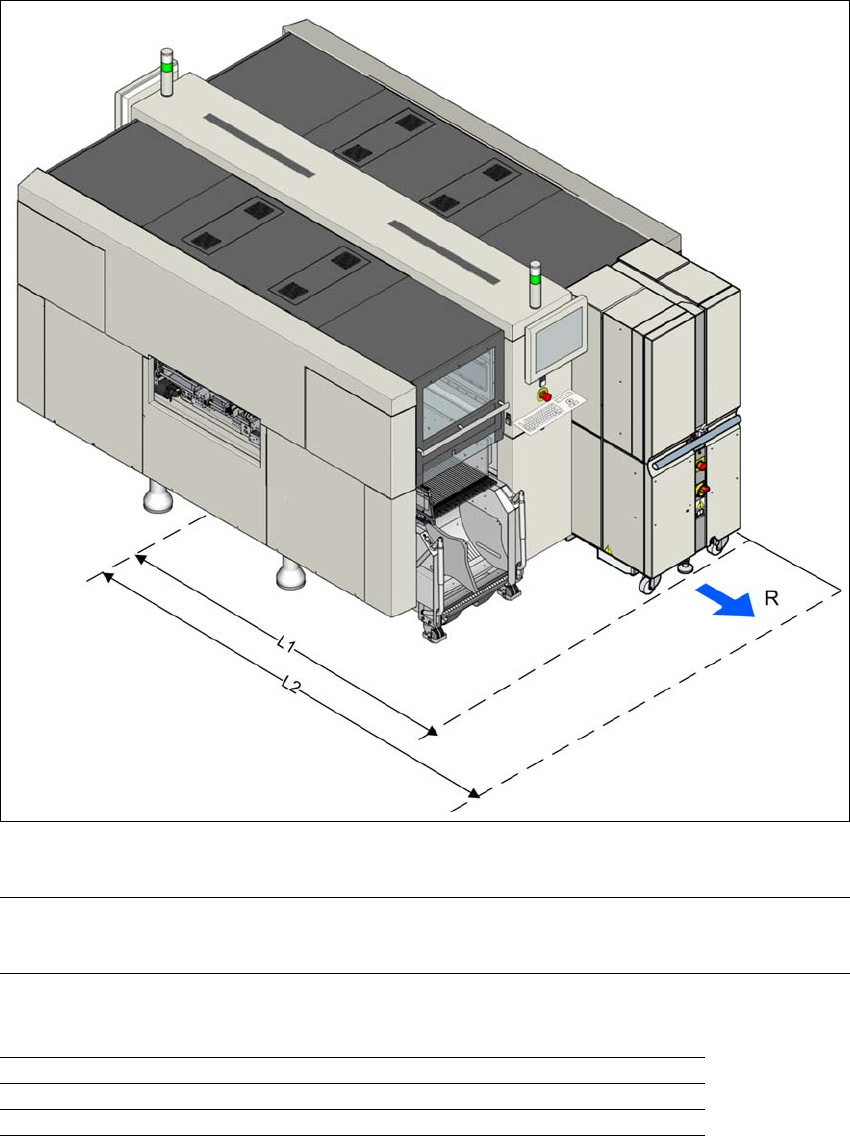

6.4.5 Mått, SIPLACE X2 S/X3 S/X4 S-automat med MTC

Bild 6.4 - 3 Mått i millimeter, SIPLACE X2 S/X3 S/X4 S-automat med Matrix Tray Changer

ANM 6

På ställplats 2 kan en Matrix Tray Changer dockas istället för en komponentvagn.

Rangeringsradie R för MTC på SIPLACE X2 S/X3 S/X4 S-automaten:

Rangeringsradie R ställplatsposition 2 750 mm

Avstånd L1: Maskinens mitt till ytterkanten på MTC 1938 mm

Avstånd L2: Maskinens mitt till väggen 2688 mm

6 Stationstillägg Driftsinstruktion SIPLACE X-serie

6.5 Waffle Pack-växlare (WPC5/WPC6) Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014

370

6.5 Waffle Pack-växlare (WPC5/WPC6)

6.5.1 Beskrivning

Waffle Pack-växlaren tillhandahåller komponenter i ytmagasinen så att ingen onödig tid går åt till

att spara och byta ytmagasinen. Åtkomst av upp till 28 ytmagasin ökar dessutom utbudet av kom-

ponenter.

Waffle Pack-växlaren har ett integrerar stativ och kan enkelt flyttas till andra ställplatser. Den le-

vereras med den angivna höjden för kretskortstransportören för automaterna, men kan enkelt an-

passas till kretskortstransportörshöjderna 900, 930 och 950 mm. På ställplatsen som blir över

måste det fasta komponentbordet riggas.

ANM

Finns fr.o.m. programversion SR.707.1
