Driftsinstruktion SIPLACE X-serie 6 Stationstillä gg Fr.o.m. programversion 706.1 SP1 Utgåva 10 /2014 6.5 Waffle Pack-växlare (WPC5/WPC6) 371 6.5.2 Översikt Fu n kt i o n e n och tekniska data för WPC5 är till stor del i…
6 Stationstillägg Driftsinstruktion SIPLACE X-serie
6.5 Waffle Pack-växlare (WPC5/WPC6) Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
370
6.5 Waffle Pack-växlare (WPC5/WPC6)
6
6.5.1 Beskrivning
Waffle Pack-växlaren tillhandahåller komponenter i ytmagasinen så att ingen onödig tid går åt till
att spara och byta ytmagasinen. Åtkomst av upp till 28 ytmagasin ökar dessutom utbudet av kom-
ponenter.
Waffle Pack-växlaren har ett integrerar stativ och kan enkelt flyttas till andra ställplatser. Den le-
vereras med den angivna höjden för kretskortstransportören för automaterna, men kan enkelt an-
passas till kretskortstransportörshöjderna 900, 930 och 950 mm. På ställplatsen som blir över
måste det fasta komponentbordet riggas.
ANM
Finns fr.o.m. programversion SR.707.1
Driftsinstruktion SIPLACE X-serie 6 Stationstillägg
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 6.5 Waffle Pack-växlare (WPC5/WPC6)
371
6.5.2 Översikt
Funktionen och tekniska data för WPC5 är till stor del identiska med de för WPC6. WPC6 har
dessutom en Non Stop-modul.
Artikelnr 00119827-xx WPC5
Artikelnr 00119828-xx WPC6
6

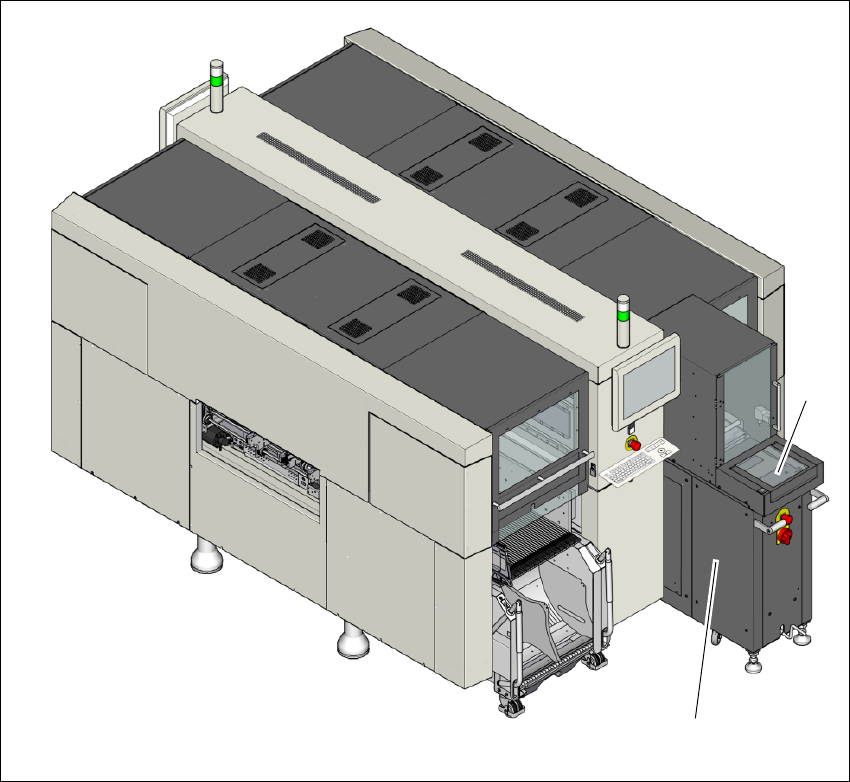

Bild 6.5 - 1 WPC6 på SIPLACE X2 S/X3 S/X4 S
(1) WPC6
(2) Non Stop-modul
(1)
(2)
6 Stationstillägg Driftsinstruktion SIPLACE X-serie
6.5 Waffle Pack-växlare (WPC5/WPC6) Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
372
6.5.3 Säkerhetsanvisningar
6
6
6.5.4 Manövrering
6
6.5.4.1 Manövrering, underhåll och service
En utförlig dokumentation om manövrering, underhåll och service av Waffle Pack-växlaren finns i
handböckerna som medföljer Waffle Pack-växlaren.
VARNING
Risk för skador!
När maskinen går finns det risk för skador vid Waffle Pack-växlaren.
Stick inte in handen i spalten mellan Waffle Pack-växlaren och automatstativet.
VARNING
Driftförutsättning: Docka Waffle Pack-växlaren vid automaten!
Det är förbjudet att använda Waffle Pack-växlaren när den inte är dockad vid automaten.
Anslut bara styrkabeln för Waffle Pack-växlaren till dosan eller lossa den när Waffle
Pack-växlaren är dockad vid automaten.
Anslut bara elkabeln till den externa strömförsörjningen eller lossa den när Waffle
Pack-växlaren är dockad vid automaten.
ANM
Observera startföljden
Om det finns två Waffle Pack-växlare på en maskin måste startföljden observeras. An-
nars kan fel uppstå (t.ex. fel på CAN-switch).
Starta alltid Waffle Pack-växlaren innan SIPLACE-automaten startas.
Stäng av Waffle Pack-växlaren och SIPLACE-automaten vid fel och starta dem i rätt
följd igen. Observera väntetiderna.
