6 Stationstillägg Driftsinstruktion SIPLACE X-serie 6.5 Waffle Pack-växlare (WPC5/WPC6) Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 376 6.5.8 Mått med WPC5/WPC6 6 Bild 6.5 - 3 Mått, WPC5/WPC6 på SIPLACE X-serie S
Driftsinstruktion SIPLACE X-serie 6 Stationstillägg
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 6.5 Waffle Pack-växlare (WPC5/WPC6)
375
6.5.6 Rangeringsradier för WPC5/WPC6
6

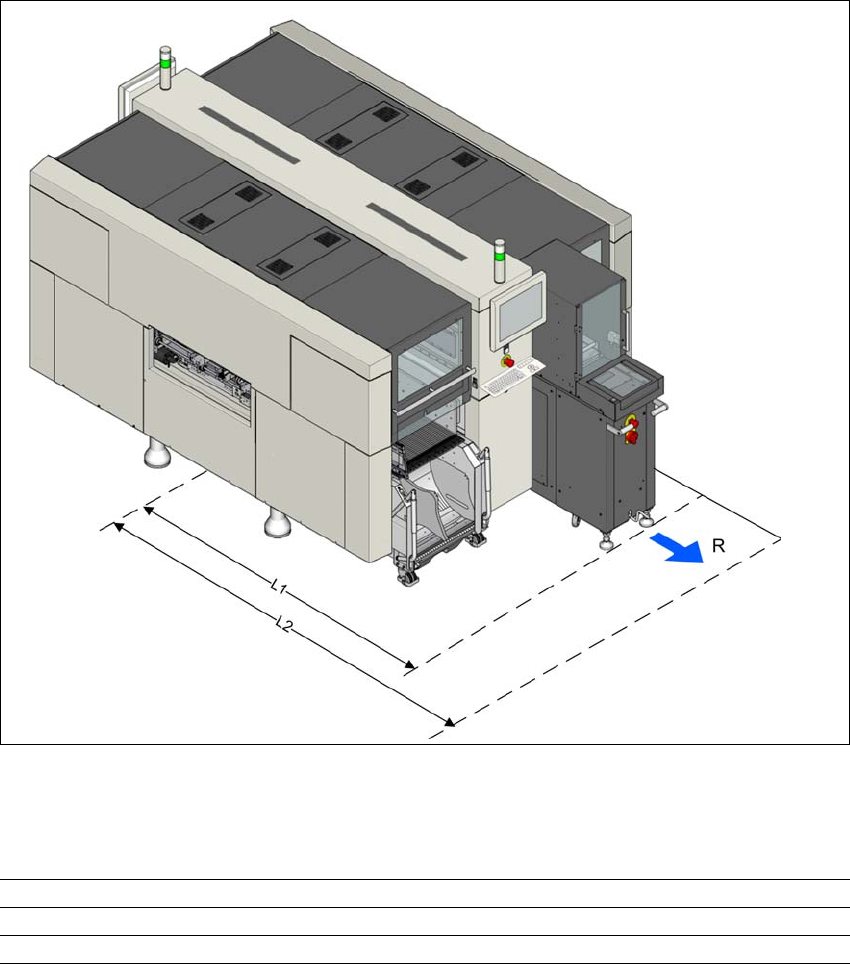

Bild 6.5 - 2 Rangeringsradie för WPC5/WPC6 på SIPLACE X-serie S
Rangeringsradie R för WPC5/WPC6:
6
6.5.7 Installationsanvisningar för WPC5/WPC6
WPC5/WPC6 kan dockas på ställplats 2.
Rangeringsradie R 750 mm
Avstånd L1: Maskinens mitt till ytterkanten på WPC (handtag) 2100 mm
Avstånd L2: Maskinens mitt till väggen 2850 mm
6 Stationstillägg Driftsinstruktion SIPLACE X-serie
6.5 Waffle Pack-växlare (WPC5/WPC6) Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
376
6.5.8 Mått med WPC5/WPC6
6

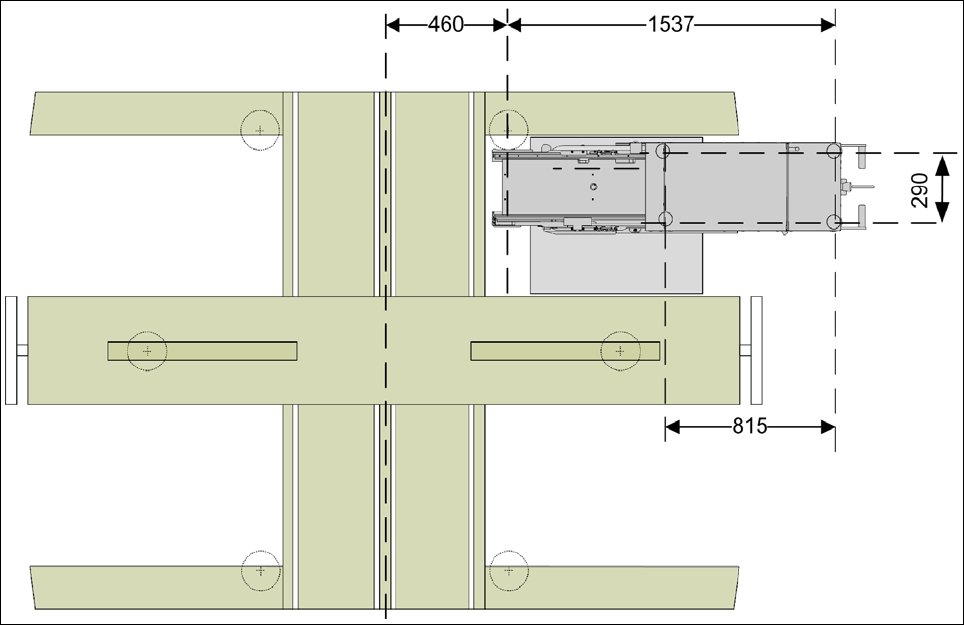

Bild 6.5 - 3 Mått, WPC5/WPC6 på SIPLACE X-serie S
Driftsinstruktion SIPLACE X-serie 6 Stationstillägg
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 6.5 Waffle Pack-växlare (WPC5/WPC6)
377
6.5.9 Manöverenheter
6
Bild 6.5 - 4 WPC - manöverenheter
(1) NÖDSTOPP-knapp
(2) Huvudbrytare
(3) Vev för att höja eller sänka stativet
(4) Skyddsdörr
(5) Magasinfack
(6) Non Stop-modul (endast WPC6)
(3)
(2)
(1)
(4)
(5)
(6)
