6 Stationstillägg Driftsinstruktion SIPLACE X-serie 6.7 Fast komponentbord för Tray Feeder Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 382 6.7 Fast komponentbord för T ray Feeder Artikelnr 00519990 -xx fast komponent…
Driftsinstruktion SIPLACE X-serie 6 Stationstillägg
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 6.6 SIPLACE JTF-S/JTF-M
381
6.6.3 Tekniska data
6
SIPLACE JTF-S SIPLACE JTF-M
Bredd
162 mm 177 mm
Höjd
587 mm 587 mm
Specifikation av JEDEC-ytmagasin JEDEC standard: 95-1 & IEC 60286-5
Minneskapacitet
Tunt ytmagasin 30 JEDEC-ytmagasin 18 JEDEC-ytmagasin
Tjockt ytmagasin 20 JEDEC-ytmagasin 14 JEDEC-ytmagasin
Växlingstid för ytmagasin
< 5 sekunden (beroende på app-
likation)
--
Fack n till n+1 -- 3,5 sekunder
Fack 1 till 18 -- 10 sekunder
Fack 18 till 1 -- 8,9 sekunder
Kassett
--
Mått -- ca 330 mm x 150 mm x 230 mm
Max. lastvikt -- 2,7 kg
(150 g vardera för 18 fack)
Pneumatik
4,1 bar till 5,5 bar 5,2 bar till 9 bar
Tryckluftsförbrukning
< 28,3 NL/min. < 28,3 NL/min.
6 Stationstillägg Driftsinstruktion SIPLACE X-serie
6.7 Fast komponentbord för Tray Feeder Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
382
6.7 Fast komponentbord för Tray Feeder
Artikelnr 00519990-xx fast komponentbord för Tray Feeder
Det här komponentbordet monteras på ställplatsen och används för följande matare:
– SIPLACE JTF-S
– SIPLACE JTF-M
Den har plats för en JTF-S eller en JTF-M. Det fast komponentbordet kan monteras på ställplats
2 och/eller 3.
6
6
VARNING
Lediga ställplatser med dummymatare
Lediga ställplatser måste förses med dummymatare.
ANM
Mer information finns i driftsinstruktionen till JTF-S/JTF-M, tyska+engelska (art.nr
00197446-xx).
Driftsinstruktion SIPLACE X-serie 6 Stationstillägg
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 6.8 Dockningsstation för komponentvagnen i SIPLACE X-serien
383
6.8 Dockningsstation för komponentvagnen i SIPLACE
X-serien
Artikelnr 00116933-xx dockningsstation för komponentvagn SIPLACE X
6
6.8.1 Beskrivning
Dockningsstationen är en extra komponent för förriggningsplatsen. Den är förbindelsen mellan
förriggningsplatsen och komponentvagnen för SIPLACE X-serien. Dockningsstationen möjliggör
extern riggning av komponentvagn med matare, funktionskontroll och riggningskontroll.
6

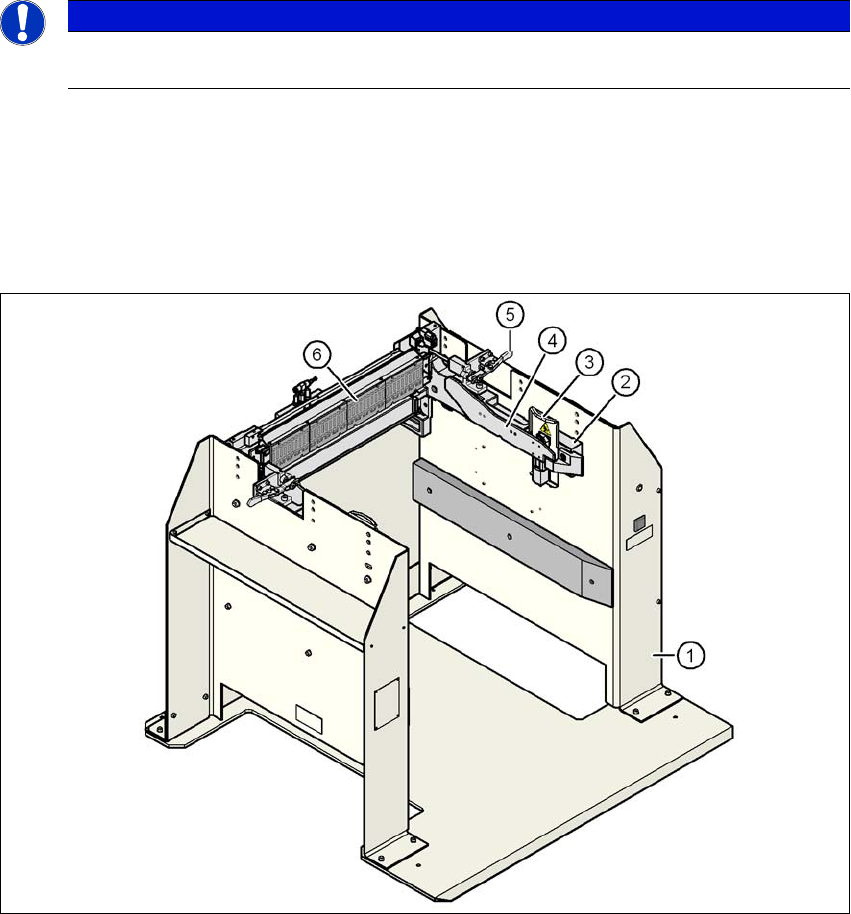

Bild 6.8 - 1 Dockningsstation SIPLACE X-serie
ANM
En dockningsstation (Multi Docking Station) som kan riggas med en komponentvagn
med 30, 40 och 60 spår finns på förfrågan.
