Driftsinstruktion SIPLACE X-serie 6 Stationstillä gg Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 6.8 Do ckningsstation för kompon entvagnen i SIPLACE X-serien 385 6 Bild 6.8 - 2 Dockningsstation - må tt i millimeter …
6 Stationstillägg Driftsinstruktion SIPLACE X-serie
6.8 Dockningsstation för komponentvagnen i SIPLACE X-serien Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
384
Text till bild 6.8 - 1, sidan 383
(1) Dockningsstation
(2) Indragare för komponentvagn i X-serien
(3) Skyddsplåt med varningsskylt W204
(4) Skenor för att styra och docka komponentbordet
(5) Horisontell fästanordning för komponentvagnen
(6) EDIF (energi- och datagränssnitt)
Dockningsstationens huvudfunktioner:
– Att försörja komponentvagnen och X-matarna med el
– Att försörja komponentvagnen och X-matarna med tryckluft
– Att tillhandahålla infrastruktur för kommunikation mellan förriggningsplatsens dator och
matarna
Med dockningsstationen kan operatören göra funktionskontroller på X-matarna och kontrollera
riggningen utanför produktionsomgivningen. Två rader med fyra dockningsstationer vardera är
anslutna via förriggningsdatorns CAN-buss. Varje dockningsstation har en egen el- och tryck-
luftsanslutning.
Dockningsstationens indragare för komponentvagnar (pos. 2 på bild 6.8 - 1
, sidan 383) kan an-
passas till kretskortstransportörens höjd. Vid förriggningen skjuts komponentvagnen in i dock-
ningsstationen (pos. 1 på bild 6.8 - 1
, sidan 383). Komponentvagnen glider på indragarens skenor
på rullagren på komponentvagnens sidor och når el- och datagränssnittsanslutningen. Kompo-
nentbordet placeras optimalt i förhållande till indragarens EDIF (pos. 5 på bild 6.8 - 1
, sidan 383)
med matarnas EDIF och fästs i det läget med de båda horisontella fästanordningarna. Skyddsplå-
tarna (pos. 3 på bild 6.8 - 1
, sidan 383) förhindrar att man kommer åt komponentvagnens löphjul
när den skjuts in i dockningsstationen.
Driftsinstruktion SIPLACE X-serie 6 Stationstillägg
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 6.8 Dockningsstation för komponentvagnen i SIPLACE X-serien
385
6

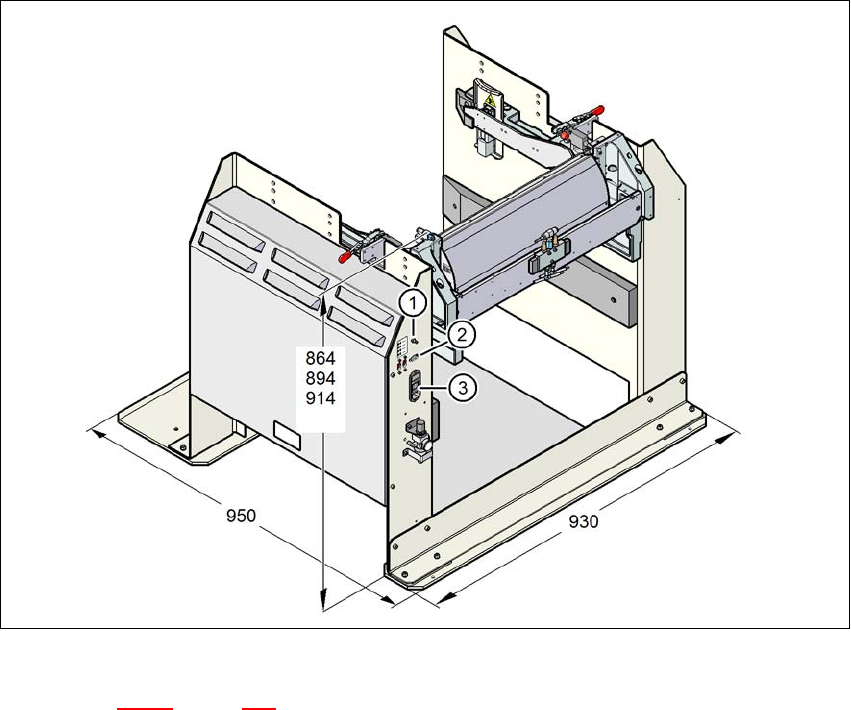

Bild 6.8 - 2 Dockningsstation - mått i millimeter, anslutningspunkter
Text till bild 6.8 - 2, sidan 385
(1) Tryckluftsanslutning
(2) CAN-bussanslutning
(3) Strömförsörjningsanslutning
6 Stationstillägg Driftsinstruktion SIPLACE X-serie
6.8 Dockningsstation för komponentvagnen i SIPLACE X-serien Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
386
6.8.2 Tekniska data
6
6
6
Mått
Längd x bredd 950 mm x 930 mm
Höjd 864 mm vid kretskortstransportörshöjd 900 mm
894 mm vid kretskortstransportörshöjd 930 mm
914 mm vid kretskortstransportörshöjd 950 mm
Vikt 120 kg
Anslutningsvärden för tryckluft
p
min
p
max
0,5 MPa (5,0 bar)
1,0 MPa (10,0 bar)
Tryckluftsanslutning Kopplingskontakt KS 2-M5-A
Tryckluftsförbrukning 50 Nl/min
*a
*)a Under atmosfäriska normalförhållanden vid 20°C och 1013 hPa
Anslutningsspänning 88 - 264 V~
Märkström 3,5 A (230 V~)
7 A (115 V~)
Nominell skenbar effekt 0,8 kW
Säkring 2 x 8 A
