6 Stationstillägg Driftsinstruktion SIPLACE X-serie 6.8 Dockningsstation för komponentvagnen i SIPLACE X- serien Fr.o.m. programversion 706.1 SP1 U tgåva 10/2014 386 6.8.2 T ekniska dat a 6 6 6 Mått Längd x bredd 950 mm …
Driftsinstruktion SIPLACE X-serie 6 Stationstillägg
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 6.8 Dockningsstation för komponentvagnen i SIPLACE X-serien
385
6
Bild 6.8 - 2 Dockningsstation - mått i millimeter, anslutningspunkter
Text till bild 6.8 - 2, sidan 385
(1) Tryckluftsanslutning
(2) CAN-bussanslutning
(3) Strömförsörjningsanslutning
6 Stationstillägg Driftsinstruktion SIPLACE X-serie
6.8 Dockningsstation för komponentvagnen i SIPLACE X-serien Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
386
6.8.2 Tekniska data
6
6
6
Mått
Längd x bredd 950 mm x 930 mm
Höjd 864 mm vid kretskortstransportörshöjd 900 mm
894 mm vid kretskortstransportörshöjd 930 mm
914 mm vid kretskortstransportörshöjd 950 mm
Vikt 120 kg
Anslutningsvärden för tryckluft
p
min
p
max
0,5 MPa (5,0 bar)
1,0 MPa (10,0 bar)
Tryckluftsanslutning Kopplingskontakt KS 2-M5-A
Tryckluftsförbrukning 50 Nl/min
*a
*)a Under atmosfäriska normalförhållanden vid 20°C och 1013 hPa
Anslutningsspänning 88 - 264 V~
Märkström 3,5 A (230 V~)
7 A (115 V~)
Nominell skenbar effekt 0,8 kW
Säkring 2 x 8 A
Driftsinstruktion SIPLACE X-serie 6 Stationstillägg
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 6.8 Dockningsstation för komponentvagnen i SIPLACE X-serien
387
6.8.3 Mått för dockningsstationen med dockad komponentvagn
6

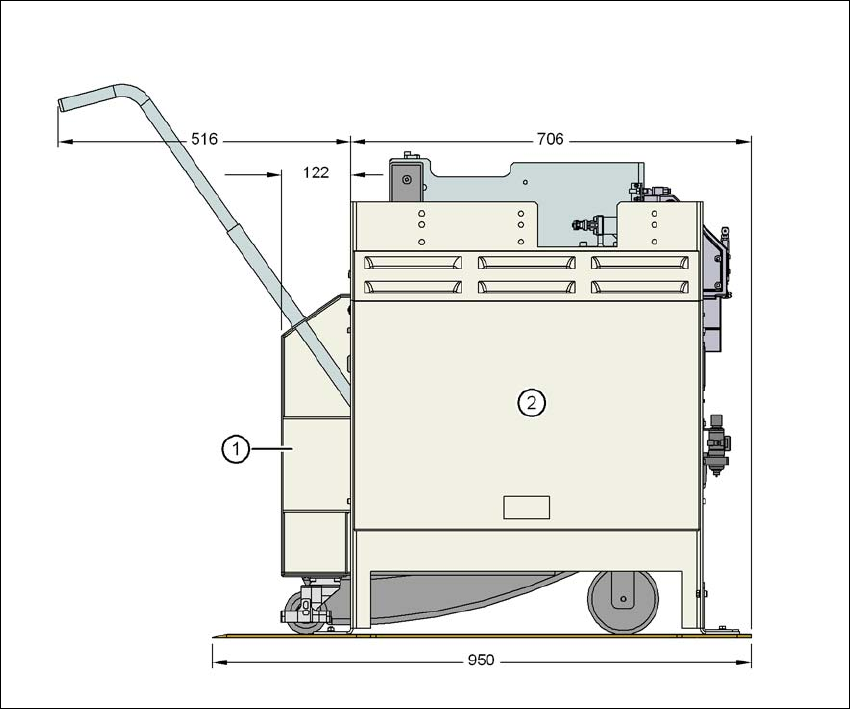

Bild 6.8 - 3 Mått i millimeter för dockningsstationen med dockad komponentvagn
(1) Komponentvagn
(2) Dockningsstation
