6.8.5 Anpassa dockningsstationen till kretskortstransportörshöjden
Indragaren för komponentvagnen kan enkelt anpassas till kretskortstransportörshöjderna 900,
930 och 950 mm:
6

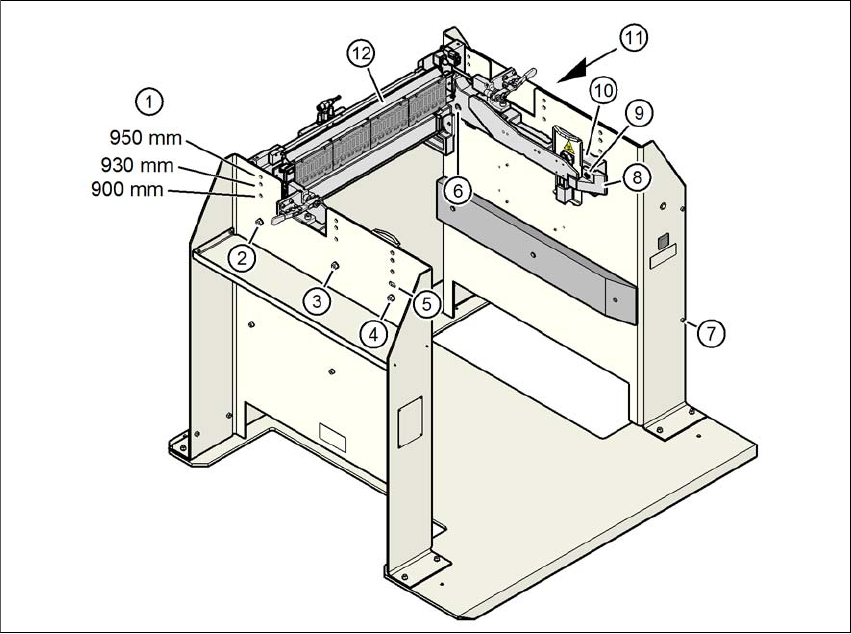

Bild 6.8 - 5 Anpassa komponentvagnens indragare till kretskortstransportörshöjden
(1) Hål för kretskortstransportörshöjden
(2) Sexkantmutter M8 och bricka, 2 av varje
(3) Sexkantmutter M8 och bricka, 2 av varje
(4) Sexkantmutter M8 och bricka, 2 av varje
(5) Långt hål för höjdinställning
(6) Insexskruv M8x40, 6 st.
(7) Insexskruv M5x12, 4 st.
(8) Skena
(9) Insexskruv M8x18, 2 st.
(10) Sidodel, indragare för komponentvagn
(11) Dockningsstationens inklädnad
(12) Styrenhet för matare (FCU)
Driftsinstruktion SIPLACE X-serie 6 Stationstillägg
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 6.8 Dockningsstation för komponentvagnen i SIPLACE X-serien
391
6.8.5.1 Verktyg
Följande verktyg behövs för att ställa in komponentvagnens indragare:
– Insexnycklar, sats
– Skiftnyckel, NV 13
6.8.5.2 Ändra komponentvagnens indragare till en annan höjd
6
6.8.5.3 Ändra komponentvagnens indragare till 900, 930 eller 950 mm höjd
6

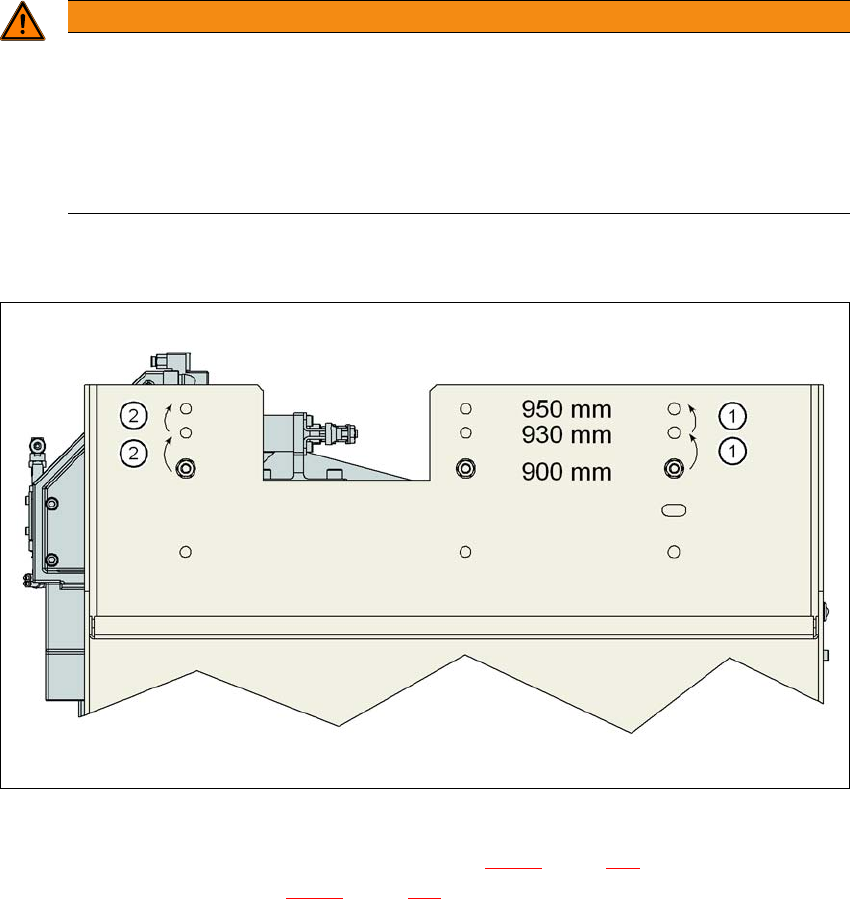

Bild 6.8 - 6 Arbetsföljd vid omriggning
Lossa båda insexskruvarna M8x18 (pos. 9 på bild 6.8 - 5, sidan 390) och ta av vänster och
höger skena (pos. 8 på bild 6.8 - 5
, sidan 390).
VARNING
Skilj dockningsstationen från strömförsörjningen.
Skilj dockningsstationen från tryckluftsförsörjningen.
Komponentvagnens indragare väger ca 40 kg.
Be om hjälp med omriggningen om den är för tung.
Observera ordningsföljden för arbetsstegen.
6 Stationstillägg Driftsinstruktion SIPLACE X-serie
6.8 Dockningsstation för komponentvagnen i SIPLACE X-serien Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
392
6
Lossa båda skruvförbanden (pos. 3 på bild 6.8 - 5, sidan 390).
Lossa båda skruvförbanden (pos. 2 på bild 6.8 - 5, sidan 390).
Ta bort båda M8 sexkantmuttrarna och brickorna (pos. 4 på bild 6.8 - 5, sidan 390).
Håll fast komponentvagnens indragare i sidodelen (pos. 10 på bild 6.8 - 5, sidan 390) och ta
bort båda insexskruvarna M8x40 här.
Skjut upp komponentvagnens indragare till nästa läge.
Fäst sidodelen här. Dra åt muttrarna löst.
Håll fast komponentvagnens indragare i FCU (pos. 12 på bild 6.8 - 5, sidan 390) och ta bort
skruvförbanden i pos. 2 på bild 6.8 - 5
, sidan 390.
Skjut upp komponentvagnens indragare till nästa läge.
Fäst sidodelen här.
Kontrollera att alla skruvförband i pos. 2, 3 och 4 är ordentligt åtdragna.
Fäst höger och vänster skena (pos. 8 på bild 6.8 - 5, sidan 390) med insexskruven M8x18
(pos. 9 på bild 6.8 - 5
, sidan 390).
6
SE UPP!
Risk för skador!
Kablar kan skadas när komponentvagnens indragare lyfts och sänks.
Var försiktig när komponentvagnens indragare lyfts och sänks så att kablarna inte
skadas.
ANM
Gör tvärt om om komponentvagnens indragare ska sänkas till en lägre transportörs-
höjd.
