6 Stationstillägg Driftsinstruktion SIPLACE X-serie 6.10 3D-koplanaritetslasermodul Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 394 6.10 3D-koplanaritets lasermodul Artikelnr 519807-xx 3D-ko plan, X2 S/X3 S/X4 S 6.10…
Driftsinstruktion SIPLACE X-serie 6 Stationstillägg
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 6.9 SIPLACE High-Force Head
393
6.9 SIPLACE High-Force Head
Artikelnr 00119736-xx High-Force Head
Detta artikelnummer gäller bara vid nybeställning av en ytmonteringsautomat med ett High-
Force Head i stället för en standard-TwinStar. 6
6.9.1 Beskrivning
SIPLACE High-Force Head är en teknologisk vidareutveckling av standard-TwinStar. Det kan han-
tera samma komponentspektrum och erbjuder dessutom möjligheten att uppnå påsättningskrafter
upp till 30 N: För SIPLACE High-Force Head kan alla pipetter och gripare användas, som också
kan användas vid standard-TwinStar.
6.9.2 Tekniska data
6
Annars har TwinStar och High-Force Head samma tekniska data (se avsnitt 3.5.7.2, sidan 156).
Programmeringsbar ytmonteringskraft 2,0 N till 10 N ± 10 %
större 10 N till 30 N ± 15 %
6 Stationstillägg Driftsinstruktion SIPLACE X-serie
6.10 3D-koplanaritetslasermodul Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
394
6.10 3D-koplanaritetslasermodul
Artikelnr 519807-xx 3D-koplan, X2 S/X3 S/X4 S
6.10.1 Säkerhetsföreskrifter för koplanaritetsmodulens sensor
Sensorn arbetar med en halvledarlaser som har en våglängd på 670 nm (synlig/röd).
Max. optisk uteffekt är 1 mW.
Sensorn tillhör laserklass 2.
– När sensorn används måste bestämmelserna i VDE 0837 gällande "Strålsäkerhet i laseren-
heter" och de tyska arbetsskyddsbestämmelserna i "Laserstrålning" (BGV B2) uppfyllas.
– Följ även arbetarskyddsföreskrifterna i ditt land!
Sensorhuset är försett med följande informationsskyltar på fram- och baksidan:
6
Bild 6.10 - 1 Märkning av laserklass 2 för sensorn
Trots den låga lasereffekten måste man undvika att titta rakt in i laserstrålen. Den synliga strålen
gör att ögonlocken sluts reflexmässigt.
6
VARNING
Den optiska sensorns ljus får bara öppnas av behörig personal.
Skicka in sensorerna till ASM Assembly Systems GmbH&Co.KG för reparation och
service.
Driftsinstruktion SIPLACE X-serie 6 Stationstillägg
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 6.10 3D-koplanaritetslasermodul
395
6.10.2 Beskrivning
3D-koplanaritetslasermodulen arbetar med en laserljuslinje. På så vis kan en höjdprofil hos en
tvådimensionell anordning av komponentanslutningar, t.ex. BGA, QFP etc., genereras och analy-
seras. Analysen ger koplanaritets- (horisontellt) och kollinearitetsresultat (vertikalt) för kompo-
nentben eller -kulor.
6

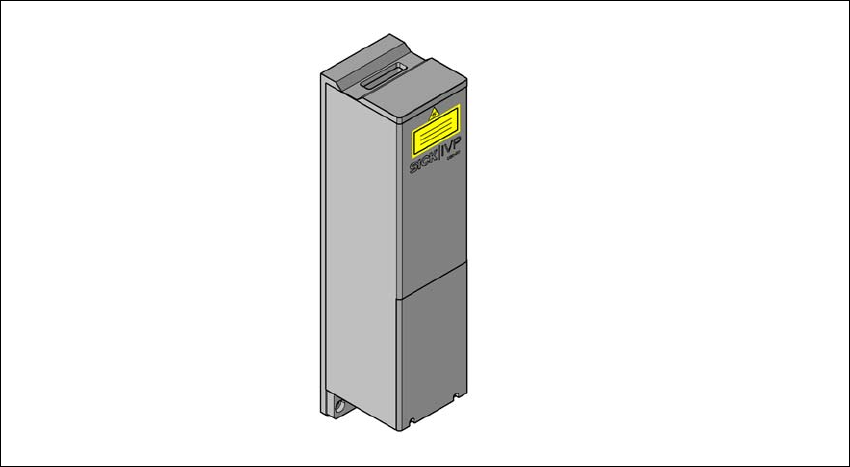

Bild 6.10 - 2 3D-koplanaritetslasermodul
