6 Stationstillägg Driftsinstruktion SIPLACE X-serie 6.11 Komponentkamera för TwinStar, FC-kamera Fr.o.m. programversion 706.1 SP1 U tgåva 10/2014 398 6.1 1.3 T ekniska data 6 6 6 6 6.1 1.4 Placering De sta tionära kompon…
Driftsinstruktion SIPLACE X-serie 6 Stationstillägg
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 6.11 Komponentkamera för TwinStar, FC-kamera
397
6.11 Komponentkamera för TwinStar, FC-kamera
6.11.1 Komponentkamera, stationär P&P, typ 25, 16 x 16, digital (FC-kamera)
Artikelnr 00119718-xx stationär komponentkamera 16x16 digital, typ 25
6

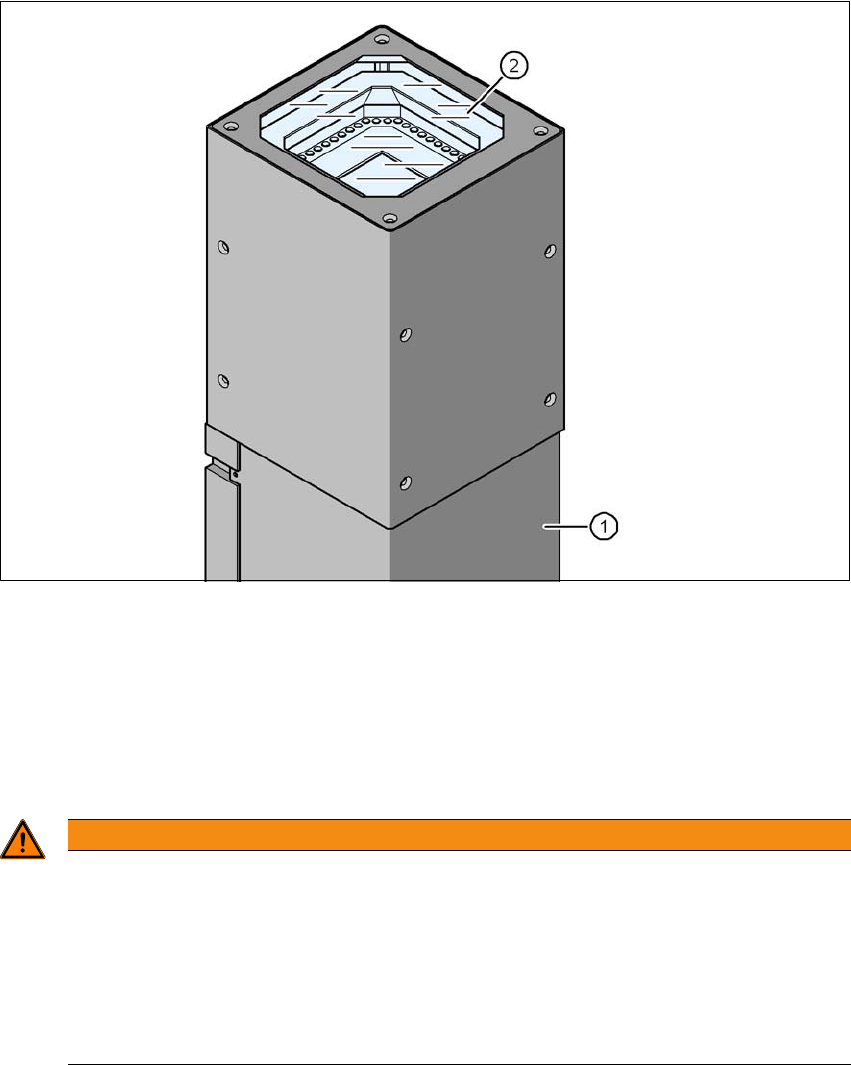

Bild 6.11 - 1 Komponentkamera, stationär, P&P, typ 25, 16 x 16, digital (FC-kamera)
(1) Kamerahus med integrerad kamera och kameraförstärkare
(2) Glasplatta - under den belysnings- och optikplan
6.11.2 Säkerhetsanvisningar
6
VARNING
Kollisionsrisk!
När ytmonteringshuvudet byts från TwinStar till SpeedStar kolliderar SpeedStar med ka-
merahusen.
Demontera de stationära kamerorna av typ 33, 55 x 45, och typ 25, 16 x 16, digital
(FC-kamera) på TwinStar.
Vid ett byte av ytmonteringshuvud från TwinStar till MultiStar installeras den stationära
komponentkameran, typ 33, 55 x 45, digital, i den nedre positionen.
6 Stationstillägg Driftsinstruktion SIPLACE X-serie
6.11 Komponentkamera för TwinStar, FC-kamera Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
398
6.11.3 Tekniska data
6
6
6
6
6.11.4 Placering
De stationära komponentkamerornas lägen och konfigurationer anges i avsnitt 3.8.2, från sidan
175
.
Komponentmått 0,2 mm x 0,2 mm till 16 mm x 16 mm vid enkelmätning av komponen-
ten
Komponentspektrum 0402 till SO, PLCC, QFP, sockel, kontakt, BGA, specialkomponent,
Bare Die, Flip-Chip, Shield
Min. delning, ben 0,25 mm
Min. bredd, ben 0,1 mm
Min. kuldelning 0,14 mm
Min. kuldiameter 0,08 mm
Registreringsområde 19,4 mm x 19,4 mm
Belysningstyp Belysning framifrån (6 fritt programmerbara nivåer)
Driftsinstruktion SIPLACE X-serie 6 Stationstillägg
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 6.12 Komponentkamera för MultiStar
399
6.12 Komponentkamera för MultiStar
6.12.1 Komponentkamera, stationär P&P, typ 33, 55 x 45, digital
Artikelnr 00519902-xx stationär kamera för CPP-huvudet, typ 33
6
Bild 6.12 - 1 Uppbyggnad av komponentkameran, stationär P&P, typ 33, 55 x 45, digital
(1) Kamerahus med integrerad kamera och kameraförstärkare
(2) Glasplatta - under den belysnings- och optikplan
