Driftsinstruktion SIPLACE X-serie 6 Stationstillä gg Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 6.12 Komponentkamera för MultiStar 399 6.12 Komponentkamera för MultiSt ar 6.12.1 Komponentkamera, st ationär P&P ,…
6 Stationstillägg Driftsinstruktion SIPLACE X-serie
6.11 Komponentkamera för TwinStar, FC-kamera Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
398
6.11.3 Tekniska data
6
6
6
6
6.11.4 Placering
De stationära komponentkamerornas lägen och konfigurationer anges i avsnitt 3.8.2, från sidan
175
.
Komponentmått 0,2 mm x 0,2 mm till 16 mm x 16 mm vid enkelmätning av komponen-
ten
Komponentspektrum 0402 till SO, PLCC, QFP, sockel, kontakt, BGA, specialkomponent,
Bare Die, Flip-Chip, Shield
Min. delning, ben 0,25 mm
Min. bredd, ben 0,1 mm
Min. kuldelning 0,14 mm
Min. kuldiameter 0,08 mm
Registreringsområde 19,4 mm x 19,4 mm
Belysningstyp Belysning framifrån (6 fritt programmerbara nivåer)
Driftsinstruktion SIPLACE X-serie 6 Stationstillägg
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 6.12 Komponentkamera för MultiStar
399
6.12 Komponentkamera för MultiStar
6.12.1 Komponentkamera, stationär P&P, typ 33, 55 x 45, digital
Artikelnr 00519902-xx stationär kamera för CPP-huvudet, typ 33
6

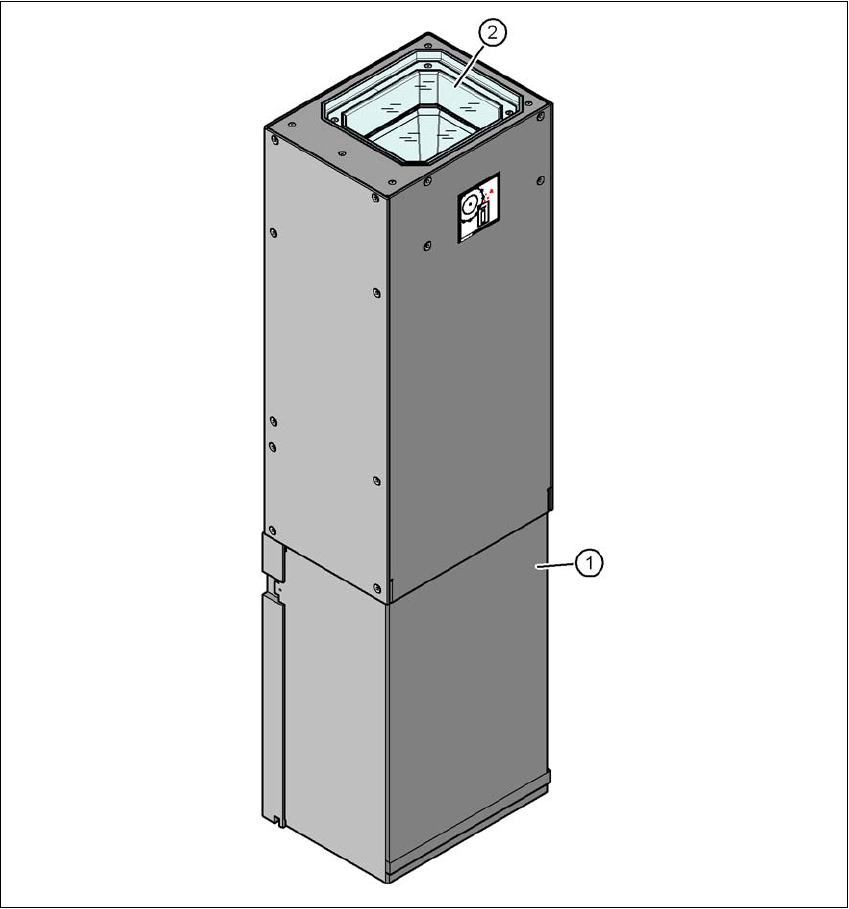

Bild 6.12 - 1 Uppbyggnad av komponentkameran, stationär P&P, typ 33, 55 x 45, digital
(1) Kamerahus med integrerad kamera och kameraförstärkare
(2) Glasplatta - under den belysnings- och optikplan
6 Stationstillägg Driftsinstruktion SIPLACE X-serie
6.13 Siemens-gränssnitt Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
400
6.12.1.1 Tekniska data
6
6
6.12.1.2 Placering
De stationära komponentkamerornas lägen och konfigurationer anges i avsnitt 3.8.2, från sidan
175
.
6.13 Siemens-gränssnitt
Artikelnr 00116808-xx SIPLACE-gränssnitt
I SIPLACE-ytmonteringsautomater i X- serien konfigureras transportörsgränssnittet enligt
SMEMA-standarden. Gränssnittet kan även användas enligt Siemens-standard. Detta är fördel-
aktigt när en automat i
X-serien ska integreras i en äldre SIPLACE-linje. En ändring av äldre automater till SMEMA-stan-
dard är då inte nödvändig.
Konfigurera transportgränssnittet på automaterna i X-serien till Siemens-standard och anslut au-
tomaterna med rätt gränssnittskabel.
Komponentmått 0,5 mm x 0,5 mm till 55 mm x 45 mm
Komponentspektrum 0402, MELF, SO, PLCC, QFP, elektrolytkondensatorer, BGA
Min. delning, ben 0,3 mm
Min. bredd, ben 0,15 mm
Min. kuldelning 0,35 mm
Min. kuldiameter 0,2 mm
Registreringsområde 65 mm x 50 mm
Belysningstyp Belysning framifrån (6 fritt programmerbara nivåer)
