6 Stationstillägg Driftsinstruktion SIPLACE X-serie 6.15 Smart Pin Support Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 404 6 Bild 6.15 - 3 Smart Pin Supp ort - magasintyp Q10 6 Bild 6.15 - 4 Smart Pin Supp ort - maga…
Driftsinstruktion SIPLACE X-serie 6 Stationstillägg
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 6.15 Smart Pin Support
403
6

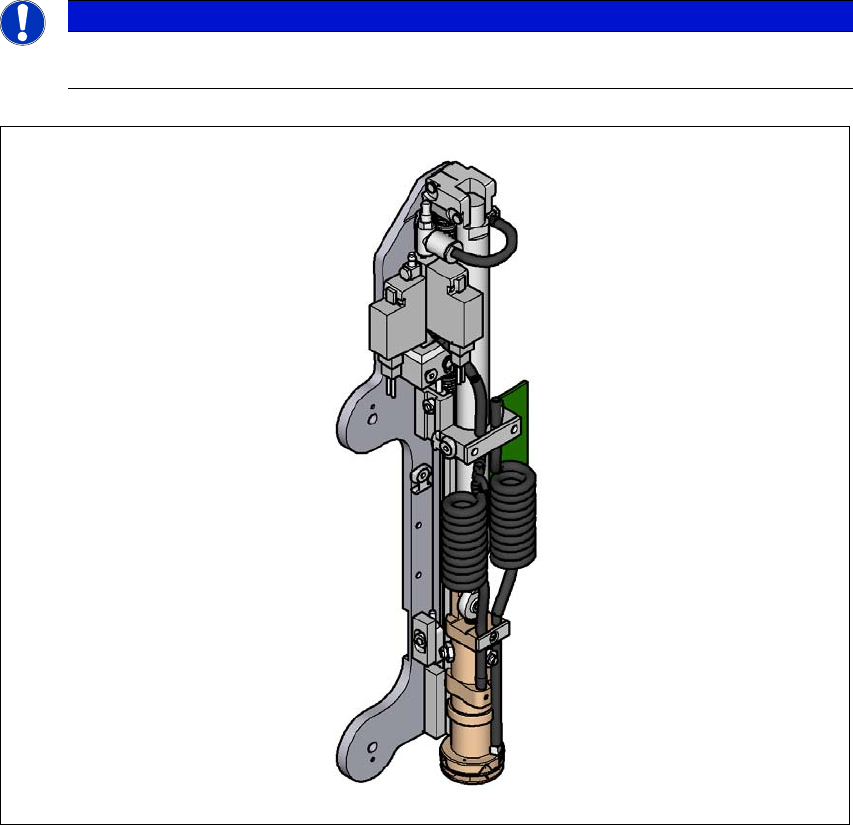

Bild 6.15 - 2 Gripare till Smart Pin Support
Griparen är monterad på portalen. Griparen hämtar Support Pins från magasinen och placerar ut
dem på lyftbordet. Placeringen av Support Pins i maskinen fastläggs i kretskortseditorn i SIPLACE
Pro för varje kretskortsserie.
Det finns två olika magasin för automatiskt byta av max. 10 Support Pins, beroende på maskin-
konfiguration. Magasinen sitter på en magasinhållare och monteras på komponentvagnens in-
dragningsanordning.
– Smart Pin Support - magasintyp Q10 (artikelnr 00119997-xx)
– Smart Pin Support - magasintyp W5 (artikelnr 00119998-xx)
ANM
En mer ingående beskrivning finns i driftsinstruktionen till Smart Pin Support, tyska+eng-
elska (at.nr 00197001-xx).
6 Stationstillägg Driftsinstruktion SIPLACE X-serie
6.15 Smart Pin Support Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
404
6

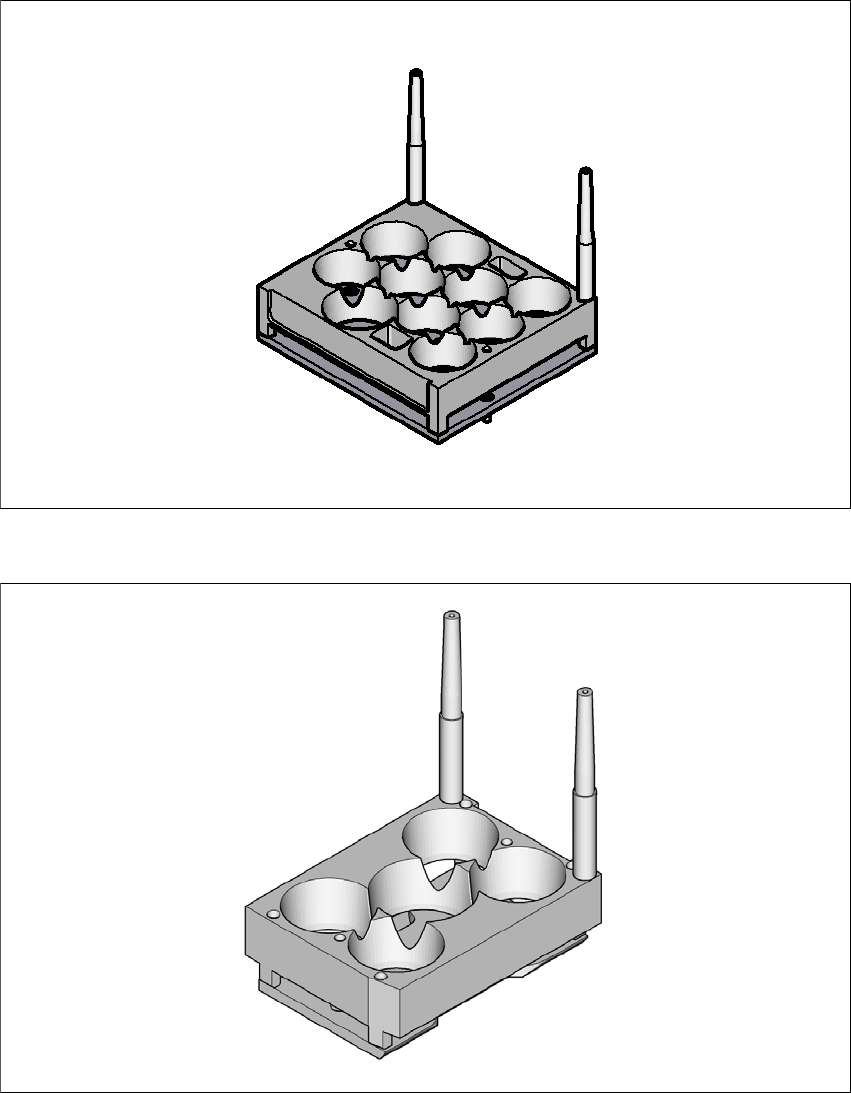

Bild 6.15 - 3 Smart Pin Support - magasintyp Q10
6
Bild 6.15 - 4 Smart Pin Support - magasintyp W5
Driftsinstruktion SIPLACE X-serie 6 Stationstillägg
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 6.16 Alternativet långt kretskort (LBO)
405
6.16 Alternativet långt kretskort (LBO)
Artikelnr 519874-xx X-serie, LBO-licens
Alternativet "Långt kretskort" gör att kretskort kan monteras utöver den specificerade längden.
6
ANM
Funktionen hos det här tillvalet beror på kretskortets geometri.
