2 Driftsäkerhet Driftsinstruktion SIPLACE X-serie

2.1 Säkerhetsanvisningar Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014

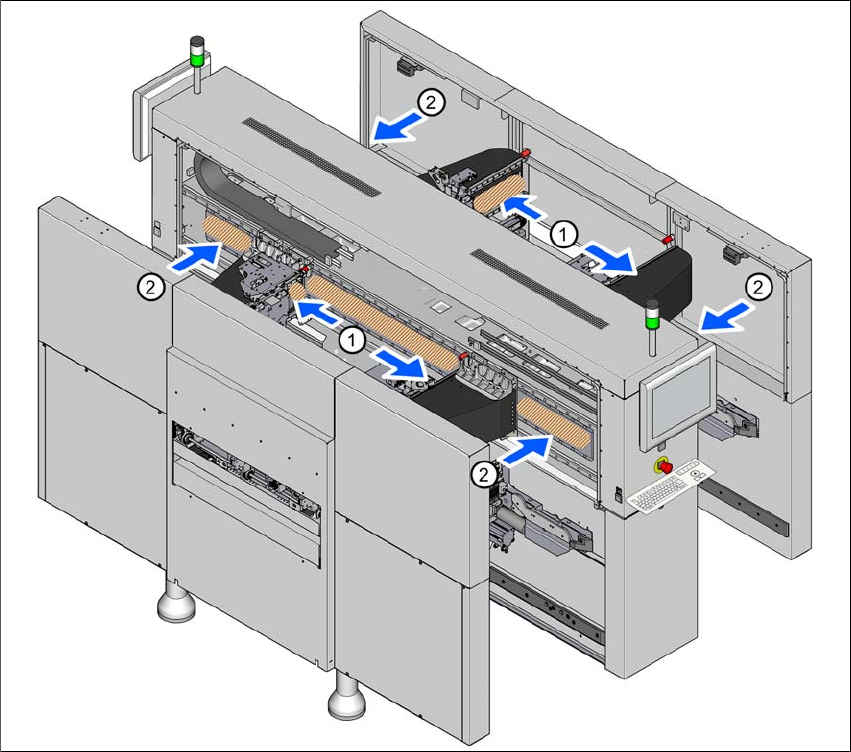

Bild 2.1 - 1 Läge, permanentmagneterna för linjärmotorerna (SIPLACE X4i S som exempel)

(1) Permanentmagneter för X-linjärmotorer

(2) Permanentmagneter för Y-linjärmotorer

Beakta följande anvisningar vid arbeten på permanentmagneterna:

 Personer med aktiva implantat (t.ex. Pacemaker) eller andra ferromagnetiska proteser får

inte arbeta vid dessa apparater eller vistas i närheten av dessa. Iaktta ett säkert avstånd till

linjärmotorn.

 På grund av de starka magnetiska dragningskrafterna ska speciella försiktighetsåtgärder vid-

tas i magnetbanans och den rörliga primärdelens omedelbara närhet. Tunga eller breda ob-

jekt i stål eller järn får aldrig manuellt föras in i närheten av magnetbanan. Eftersom de

magnetiska dragningskrafterna inte är synliga underskattas i regel deras inverkningar i när-

heten av magnetbanan. Den magnetiska dragningskraften kan sätta in plötsligt. I närheten av

ferromagnetiska objekt (i stål eller järn), som är ungefär lika stora som magnetbanan kan den

växa till flera tusen Newton.

Driftsinstruktion SIPLACE X-serie 2 Driftsäkerhet

Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 2.1 Säkerhetsanvisningar

 Använd alltid lämpliga arbets- och skyddskläder (t.ex. handskar, skor osv.) vid hantering av

magnetbanan.

 Endast utbildade SIPLACE-tekniker får utföra monteringsarbeten och andra åtgärder vid byte

av magnetbanan.

 Ha alltid minst två kilar (ca 10° till 15°) av massivt, icke magnetiskt material (t.ex. aluminium)

samt en icke magnetisk hammare (ca 2 till 3 kg) till hands för nödfall. Dessa verktyg krävs i

ett nödfall för att lossa delar, som fastnat magnetiskt i magnetbanan och för att befria even-

tuella fastklämda extremiteter (fingrar, händer, fötter). Lägg aldrig en järnkärnmotorns

spolkomponentgrupp direkt på magnetbanan.

 Elektroniska apparater och mätinstrument kan skadas eller förstöras av starka magnetfält.

Lägg aldrig apparater med kraftiga magnetiska beståndsdelar i närheten av datorer, monito-

rer eller magnetiska datalagringsenheten (t.ex. hårddiskar, kreditkort, audio- och videoband

osv.)

 Ha ett säkerhetsavstånd på minst 45 cm mellan enstaka magnetband resp. mellan en mag-

netbana och andra magnetiska ytor.

 Magneterna ska kasseras enligt gällande lagar. Detta innebär bland annat att permanent-

magneterna måste avmagnetiseras helt.

2 Driftsäkerhet Driftsinstruktion SIPLACE X-serie

2.2 Varningsskyltar Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014

2.2 Varningsskyltar

Varningsskyltarna är tillverkade av mjukplast. De är slitageskyddade och ljusäkta samt hållbara

mot påverkan av väder och vind. Bilderna nedan visar automaten SIPLACE X4 S. Varningsskyl-

tarna sitter på samma ställe på SIPLACE X4i S/X2 S/X3 S/X4i S micron och X4 S micron.

2.2.1 Varningsskyltar på automaten

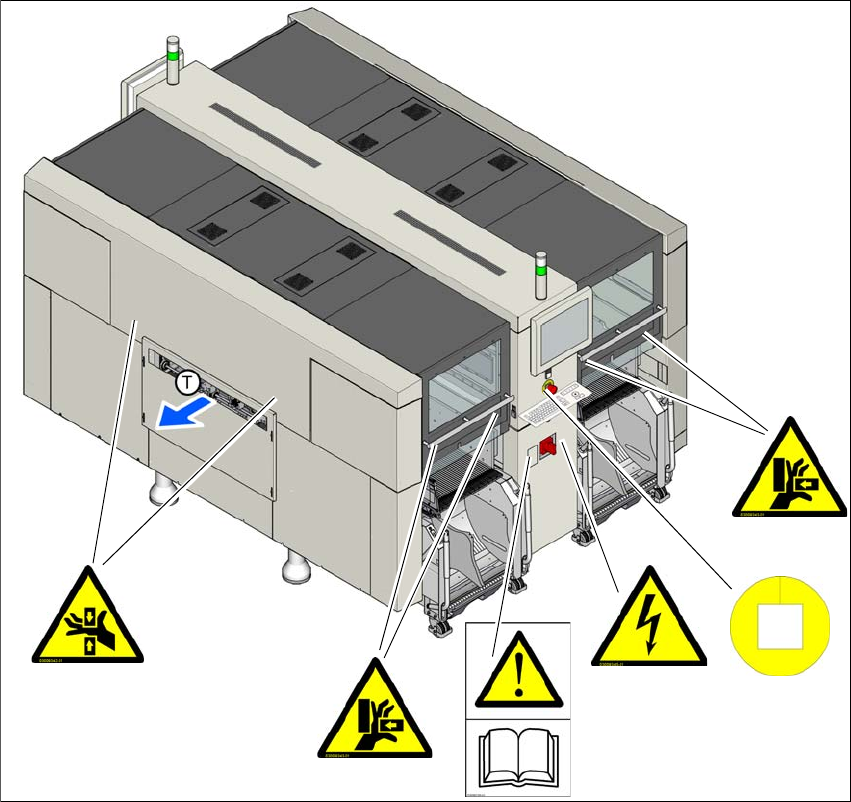

Bild 2.2 - 1 Varningsskyltar på automaten - del 1 (SIPLACE X2 S/X3 S/X4 S som exempel)

Pos. W201, artikelnr 03009338-01

Pos. W203, artikelnr 03009342-01

Pos. W204, artikelnr 03009343-01

Pos. W210, artikelnr 03009350-01

Pos. W206, artikelnr 03009345-01

(T) Transportriktning för kretskort

W 203

W 210

W 204

W 201

W 204

W 206
