Driftsinstruktion SIPLACE X-serie 2 Driftsäkerhet
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 2.2 Varningsskyltar
67
2.2.9 Skylten "Huvudkollision" på IC-kameran till TwinStar
Skylten "huvudkollision" på bild 2.2 - 11, artikelnr 03015392-02
(antal per automat: max. 2)
2

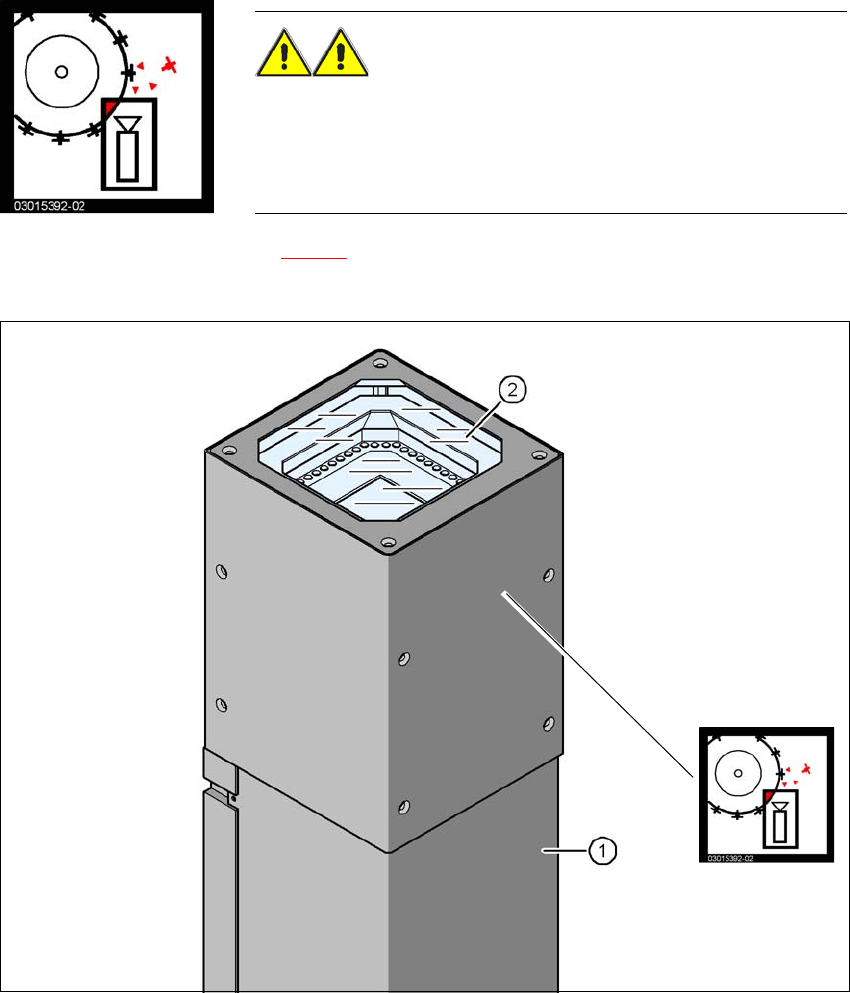

Bild 2.2 - 11 Skylten "Huvudkollision" på IC-kameran till TwinStar
(1) Kamerahus
(2) Glasplatta
(3) Skylten "Huvudkollision" på IC-kameran till TwinStar
VARNING! RISK FÖR HUVUDKOLLISION 2
När ytmonteringshuvudet byts från TwinStar till SpeedStar kolliderar
SpeedStar med kamerahusen.
Demontera de stationära kamerorna av typ 33, 55 x 45, och typ 25,
16 x 16 på TwinStar.
(3)
2 Driftsäkerhet Driftsinstruktion SIPLACE X-serie
2.2 Varningsskyltar Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
68
2.2.10 Varningsskylt på kretskortstransportören
2
Bild 2.2 - 12 Varningsskylten "Känsliga transportörsidor på kretskortstransportörens anslutningsplatta
2.2.10.1 Varningsskylt "Känsliga transportörsidor"
2
Artikelnr 03110412-01 (1 på varje transportsida och monteringsområde)
Känsliga transportörsidor!
Transportörsidorna är mycket känsliga och får inte flyttas utan att
bromsarna lossas.
Annars kan transportörsidorna förstöras.
Driftsinstruktion SIPLACE X-serie 2 Driftsäkerhet
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 2.3 Laserklasser
69
2.3 Laserklasser
2.3.1 Laserklass 1
2.3.1.1 Klassificering av komplett maskin
2
2
2.3.1.2 Kassificering av kamerasystemen
2
2.3.2 Lserklass 1M
Se inte in direkt med optiska instrument!
2
ANM
Delsystem i laserklass 1 och 1M är inte markerade.
2
Alla integrerade kamerasystem och driftklar komplett maskin är klassade en-
ligt laserklass 1.
Laserklasserna fastställs enligt SS-EN 60825-1.
2
Följande kamerasystem är klassade enligt laserklass 1.
– Stationära kameror
Komponentkamera, stationär P&P, typ 33, 55 x 45, digital
Komponentkamera, stationär P&P, typ 25, 16 x 16, digital
2
Följande kamerasystem är klassade enligt laserklass 1M:
– komponentkamera C&P, typ 23, 6 x 6 på SpeedStar
– komponentkamera C&P, typ 41, 6 x 6 på SpeedStar
– komponentkamera C&P, typ 30, 27 x 27 på MultiStar
