Driftsinstruktion SIPLACE X-serie 2 Driftsäkerhet Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 2.6 Skyddsanordningar 81 Funktion 2 När en skyddskåpa dra uppåt bryts st römförsörjningen till port alaxlar na. Portalaxla…
2 Driftsäkerhet Driftsinstruktion SIPLACE X-serie
2.6 Skyddsanordningar Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
80
2.6 Skyddsanordningar
2.6.1 Skyddskåpor
Portalernas rörelseområde är skyddat med fyra rörliga skyddskåpor. Skyddskåporna och kåporna
skyddar mot ingrepp i automatens inre.
2
2
Bild 2.6 - 1 Skyddskåpor (SIPLACE X2 S/X3 S/X4 S som exempel)
(1) Skyddskåpa ställplats 1
(2) Skyddskåpa ställplats 2
(3) Skyddskåpa ställplats 3
(4) Skyddskåpa ställplats 4
SE UPP!
Risk för skador!
Skyddskåpor och andra kåpor kan skadas om de belastas för mycket.
Klättra inte upp och gå inte på skyddskåpor och kåpor.
(4)
(1)
(3)
(2)
Driftsinstruktion SIPLACE X-serie 2 Driftsäkerhet
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 2.6 Skyddsanordningar
81
Funktion 2
När en skyddskåpa dra uppåt bryts strömförsörjningen till portalaxlarna. Portalaxlarna stoppas. På
skärmen visas meddelandet "Close the cover" (Stäng kåpan).
Stäng skyddskåporna och tryck på startknappen (pos. 1 på bild 2.6 - 2) för att fortsätta ytmon-
teringen.
2
Bild 2.6 - 2 Startknappens (grön) placering på automaten (SIPLACE X2 S/X3 S/X4 S som exempel)
(1) Stoppknapp (svart) på automaten
(2) Startknapp (grön) på automaten
(2)
(1)
2 Driftsäkerhet Driftsinstruktion SIPLACE X-serie
2.6 Skyddsanordningar Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
82
2.6.2 Ingreppsskydd på kretskortstransportören
Ingreppsskyddet på kretskortstransportören förhindrar att man sticker in händerna när maskinen
går om ingen förlängning av in- och utmatningsbandet är monterad.
Om ingen förlängning är monterad på in- och utmatningsbandet måste ingreppsskyddet monteras
där. Det innebär att ingreppsskyddet måste monteras på inmatningsbandet till den första maski-
nen i linjen och på utmatningsbandet till den sista maskinen. Om en SIPLACE-maskin i X-serien
används utanför en linje och utan förlängning av in- och utmatningsband måste ingreppsskyddet
monteras på inmatningsbandet och utmatningsbandet.
2

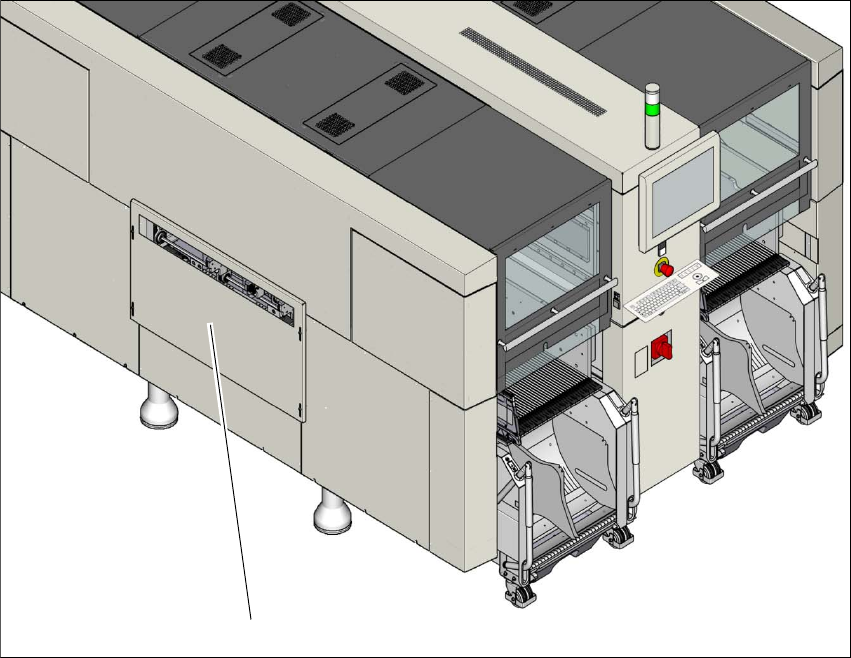

Bild 2.6 - 3 Ingreppsskydd på ytmonteringsautomat SIPLACE X4 S
(1) Ingreppsskydd
(1)
