2 Driftsäkerhet Driftsinstruktion SIPLACE X-serie 2.6 Skyddsanordningar Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 84 2.6.3 Bryt are och kn app ar på automaten 2.6.3.1 Placering för bryt are och knappar på automaten…
Driftsinstruktion SIPLACE X-serie 2 Driftsäkerhet
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 2.6 Skyddsanordningar
83
2
2

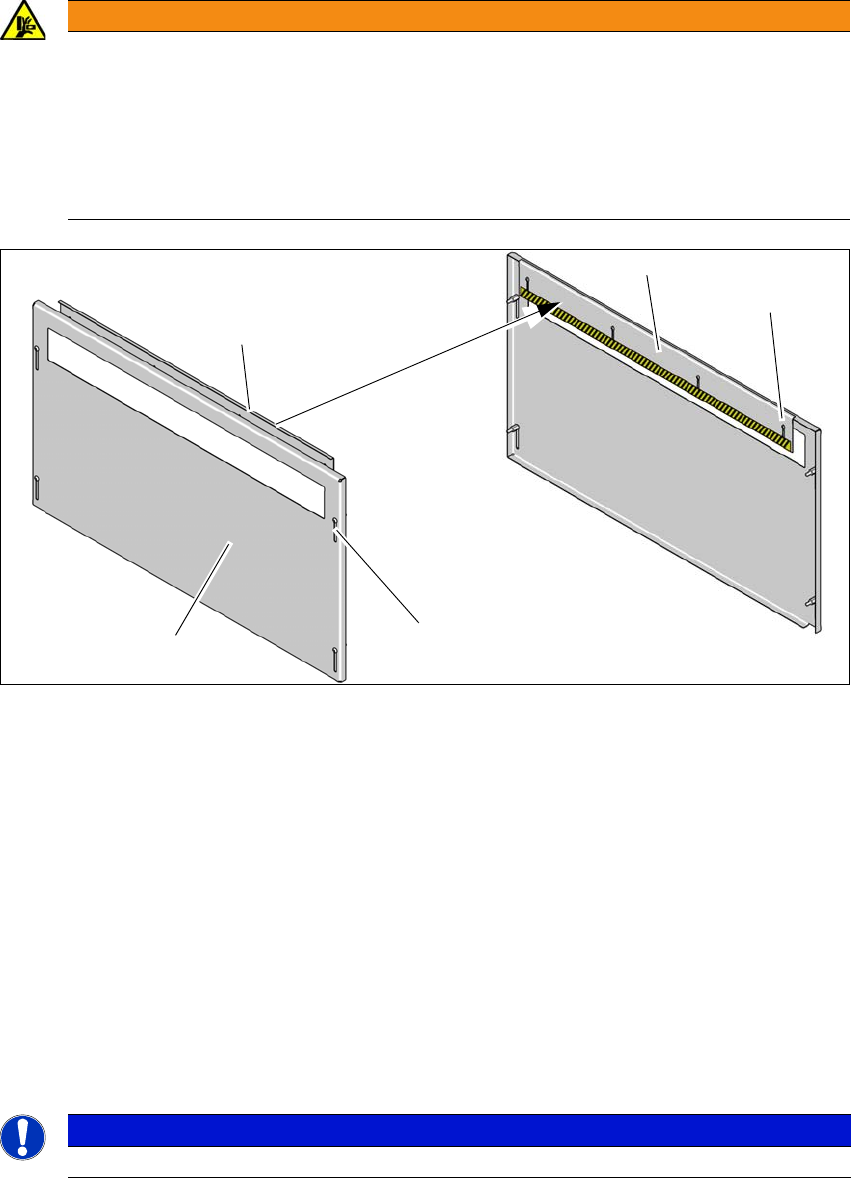

Bild 2.6 - 4 Ingreppsskydd - på in- och utsidan
(1) Ingreppsskydd - vy utifrån
(2) Ingreppsskydd - vy inifrån
(3) Långa hål på ingreppsskyddet för höjdinställning - på utsidan
(4) Långa hål på ingreppsskyddet för höjdinställning - på insidan
Montera ingreppsskyddet (1) på inmatningsbandet och på utmatningsbandet.
Ställ in höjden på ytterplåten med de långa hålen (3) så att, beroende på produkt, det inte går
att sticka in händerna i kretskortstransportören underifrån.
Ställ in höjden på innerplåten med de långa hålen (4) så att, beroende på produkt, det inte
går att sticka in händerna i kretskortstransportören uppifrån.
Höjden måste ställas in så att kretskortet med komponenter transporteras säkert.
2
VARNING
Klämrisk!
Om inget ingreppsskydd finns kan ingrepp i kretskortstransportören medföra skador på
armar och händer.
Använd bara en SIPLACE-maskin i X-serie S utan förlängning av in- och utmat-
ningsband med monterat ingreppsskydd på in- och utmatningsbandet.
Arbetsgivaren måste kontrollera att ingreppsskyddet är monterat.
ANM
Observera max. höjd för kretskortet med den högsta komponenten.
(1)
(2)
(2)
(3)
(4)
2 Driftsäkerhet Driftsinstruktion SIPLACE X-serie
2.6 Skyddsanordningar Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
84
2.6.3 Brytare och knappar på automaten
2.6.3.1 Placering för brytare och knappar på automaten
2
Bild 2.6 - 5 Brytarnas och knapparnas placering - kretskortsutmatningssidan (SIPLACE X2 S/X3 S/X4 S som exem-
pel)
(1) Stoppknapp (svart)
(2) Startknapp (grön)
(3) NÖDSTOPP-knapp
(4) Huvudbrytare
(5) Knapp för till- och fråndockning av komponentvagnen på ställplatsen
(T) Transportriktning för kretskort
(3)
(1)
(4)
(2)
(5)
Driftsinstruktion SIPLACE X-serie 2 Driftsäkerhet
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 2.6 Skyddsanordningar
85
2
Bild 2.6 - 6 Brytarnas och knapparnas placering - kretskortsinmatningssidan (SIPLACE X2 S/X3 S/X4 S som exem-
pel)
(1) Stoppknapp (svart)
(2) Startknapp (grön)
(3) NÖDSTOPP-knapp
(4) Knapp för till- och fråndockning av komponentvagnen på ställplatsen
(T) Transportriktning för kretskort
(3)
(1)
(4)
(2)
