1 N610009034AA 33V4C0/CPU BOX：VME CM402 Ver2 33V4C0/CPU BOX： VME CM402 Ver2 1 3

2 KXFK001KC00 33V5C0/パワーユニット：CM402-L 33V5C0/Power Unit： CM402-L 2 5

3 KXFK00CBA00 K00CB_3段パトライトLED：パトライト社製

K00CB_Three-color PATLITE LED:

Manufactu

1 7

4 KXFK002EA00 333HC0/側方照明:CM402-L op 333HC0/Side light unit:CM402-L op 1 9

5 KXFK001PA00 333FC1/ラインカメラLED照明:CM402-L 333FC1/Line camera LED lighting:CM402-L 4 11

6 4Z4CTHM0000 その他 OTHERS 1

6-A 13

6-B 15

6-C 17

6-D 19

6-E 21

6-F 23

6-G 24A

7 KXFK002XA00 33VHC0/カートスタンドBOX：CM402 33VHC0/Cart stand BOX:CM402 1 25

8 KXFK002VA00 33VGC0/NAVI電源ユニット：CM402 33VGC0/NAVI Power unit:CM402 1 27

9 KXFK009TA00 HUB電源BOX HUB Power BOX 1 29

番号

ＳＴ機番

ＳＴ名称

CM402-L:高速モジュラーマウンタ

STATION NAME

PART NUMBER

品番

ユニット名 UNIT NAME

数量

Q'TY

ﾗﾝｸ

RANK

頁

PAGE

CM402-L:Modular High Speed Placement Machine

UNIT LIST

STATION NUMBER

ユニットリスト

KXF-4Z4C

− −2 02 0005−（）

1 KXFP5T3AA00 POWER R150U-5 1 S

2 KXFP6EM4A00 POWER RMC50A-1 1 S

3 KXFP005AA00 FAN 109-601 1 S

4 KXFP007AA00 FAN-GUARD 109-620 1

5 N263ZUG2-023 NF ZUG2206-11S 1

7 KXFE000BA00 PCB MTL1CA 1

8 KXFP5XHAA00 PCB-COM 650-VME15TO 1

9 N610012076AA PCB SCV1ER 1

10 KXFE0008A00 PCB SCV4EA 1

11 KXFE0009A00 PCB SCV4EB 1

12 N610010912AA Board kit NFV2CF+NF0FCF 1

14 KXFK00APA00 PCB 3401P3 1

15 N610009178AA Board kit ELV3EA+ELV1ED 1

17 KXFK002HA00 UNIT 1

18 KXFK002JA00 UNIT 1

19 KXFK002KA00 UNIT 1

20 KXFK002LA00 UNIT 1

21 KXFE0002A00 PCB NF0CCA 1

番号

ＭＯ機番

ユニット名称

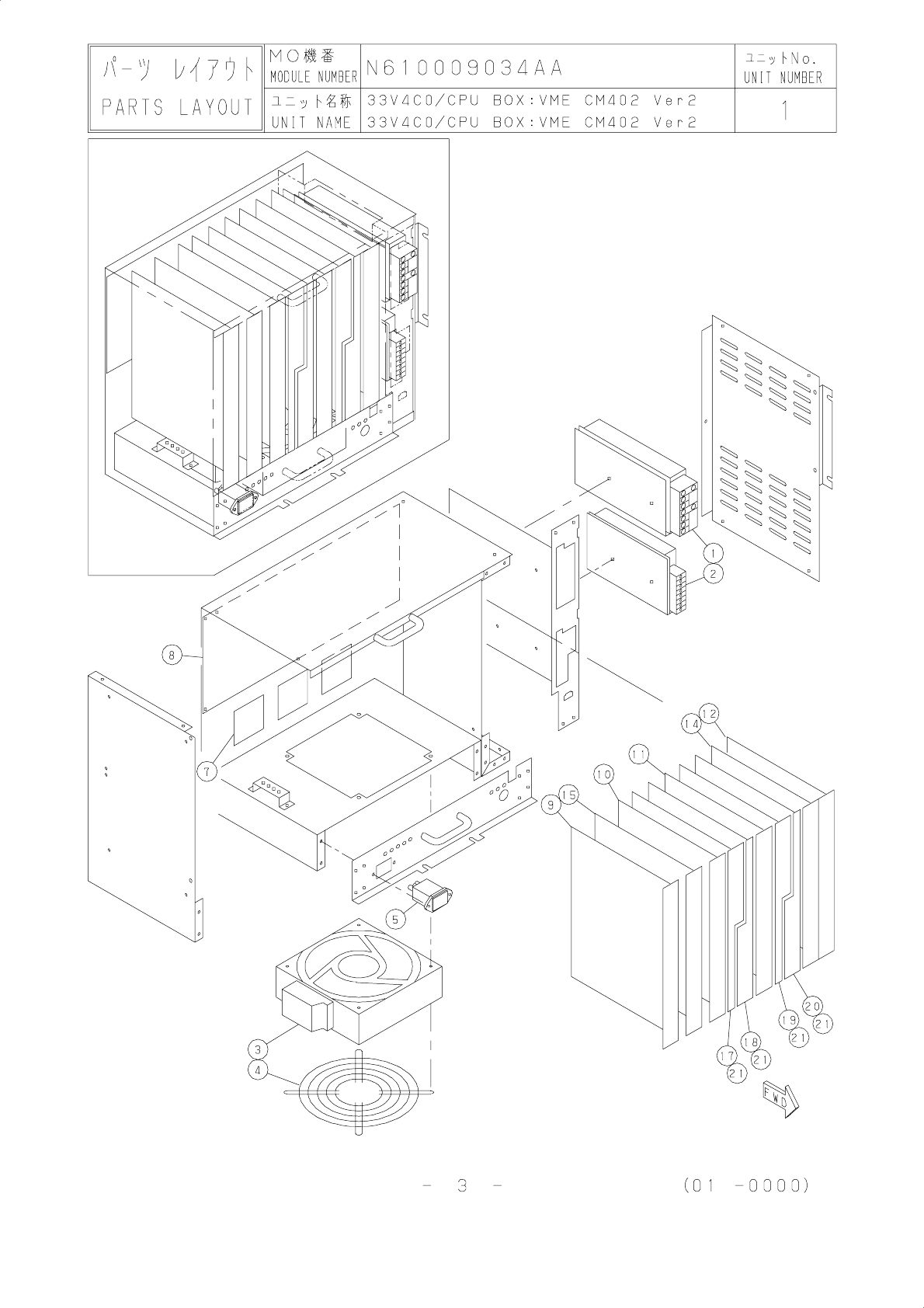

33V4C0/CPU BOX：VME CM402 Ver2

UNIT NAME

PART NUMBER

品番部品名型式数量ﾗﾝｸ備考

33V4C0/CPU BOX： VME CM402 Ver2

PART LIST

MODULE NUMBER

パーツリスト

N610009034AA

UNIT NUMBER

ユニットＮｏ.

PART NAME TYPE Q'TY RANK REMARKS

−−

4 02 0001

−（）
