9 2 规格 2- 1 外形尺寸 ( 不包括最大突起物 ) (1) 机械尺寸 单位： mm 尺寸 A （传送长度 ） 1,454 B （不含 LCD ） 1,50 5 C （传 出量） 1 07 D （传 出量） 82 E （ 从安全盖（安全 罩） 前面到 基准侧基 板传送道 ） 3 64 ※ 上述尺寸的 公差为 ±5mm 。 单位： mm 尺寸 传送高度 9 00mm 传送高 度 950mm F （从地面至传 送带上 面） 900 9…
8

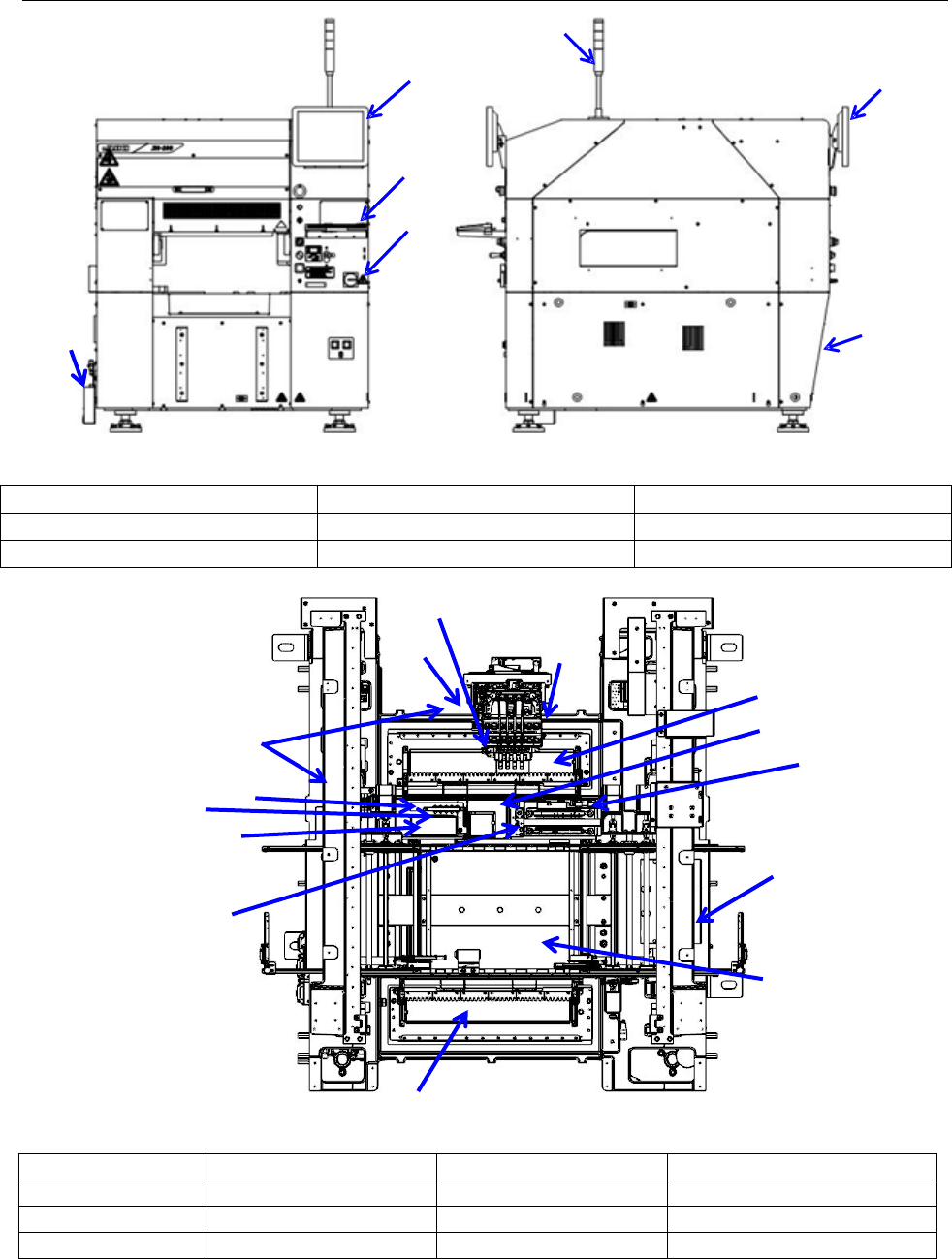

1-1-6 本装置的构成
①
ATC
单元
⑤
基板传送单元
⑨
CAL
块单元
⑬ 多针引脚矫正治具
(OP)
②
Head
单元
⑥
3D
传感器单元
(OP)
⑩
供料器台架单元
③
OCC
单元
⑦
X-Y
单元
⑪
引脚矫正工具
(OP)
④
HMS
单元
⑧
废弃盒
⑫
支撑台
.
①前侧液晶监视器
.
④信号灯
.
⑦漏电断路器（后部
-
右侧）
.
②操作面板
.
⑤空气调节器（护盖（罩）内侧）
.
③电源开关
.
⑥后侧液晶监视器
①
②
③
⑦
⑥
⑤
④
①
⑥
⑤
③
④
②
⑦
⑪
⑧
⑨
⑫
⑩
⑩
⑬
9
2 规格

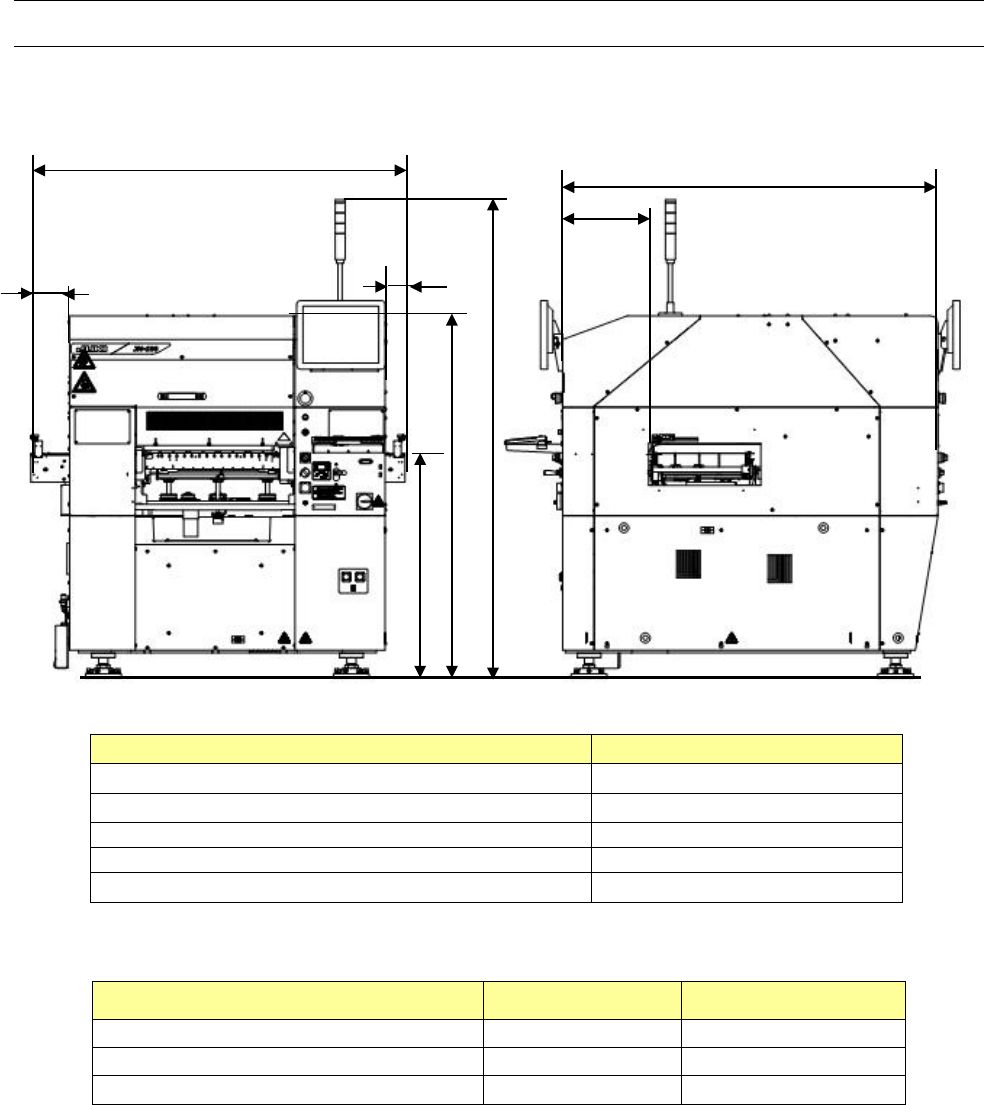

2-1 外形尺寸 (不包括最大突起物)
(1)
机械尺寸
单位：mm
尺寸
A（传送长度）
1,454
B（不含 LCD）
1,505
C
（传出量）
107
D（传出量）
82
E
（从安全盖（安全罩）前面到基准侧基板传送道）
364
※上述尺寸的公差为±5mm。
单位：mm
尺寸
传送高度 900mm 传送高度 950mm
F
（从地面至传送带上面）
900
950
G
（从地面到安全盖（安全罩）上面）
1,450
1,500
H
（从地面到信号灯上面）
1925.7
1975.7
(2)
主机重量
1,300Kg
※除去选购件
※2.重量误差为±3％。
F
B
G
H
E
C
D
10
(3) 供给装置和环境条件
RS-1
供给电源
电压
三相 AC 200V ±10 % （基本规格）
三相 AC 220V／240V／380V／400V／415V ±10 %
（标准・EN 规格
）*注 1
频率 50／60 Hz
额定视在电力 2.2 KVA
供给空气
空气压力 0.5±0.05 Mpa 干燥空气
最大空气消耗量 75L／min（标准状态） *注 2
环境条件
工作时
温度
10℃～35℃
保证精度温度 22～25 ℃
湿度
30～80％RH
(无冷凝)
标高 1,000m 以下
运输与保管
温度 -15℃ ～70 ℃
湿度
20％～95％RH
(无冷凝)
噪音 76dB (A)以下 *注 3
*注 1：不带初级侧电源电缆。
对于由电源电缆短路引起的初级侧线路事故，本公司无法提供事故保证，请用户自行负责挑选
漏电断路器与电源电缆。电源电缆务必使用各个相位 5.5mm
2
以上的电缆。
（根据供给的电源电压及电源线长度，电源电缆的适合横断面积不同，务请注意。）
电缆长度（m）
导体断面积（
mm
2
）
200/220/240 V
系列
380/400/415V
系列
20
以下
5.5
5.5
30
8.0
5.5
40
10.0
6.0
50
14.0
6.0
·峰值电流（使用 AC200V、3 相电源时）：40A
*注 2：标准状态：温度 20℃、绝对压力 0.1MPa(=100kPa=1bar)、相对湿度 65％的空气状态。
按下列计算供给空气的必要量，
100 L/min（标准状态）时 ⇒ 需要 100/0.926(系数) = 108.0L/min 以上。
*注 3：根据 JIS Z 8731 测定。
