10 (3) 供给装置和环境条件 RS -1 供给电源 电压 三相 AC 200V ±10 % （基本规格） 三相 AC 220V ／ 240V ／ 38 0V ／ 400V ／ 415V ±10 % （标准 ・ EN 规格 ） * 注 1 频率 50 ／ 60 Hz 额定视在电力 2.2 KVA 供给空气 空气压力 0.5±0.05 Mpa 干燥空气 最大空气消耗量 75 L ／ m in （标准状态） * 注 2 环境条件 工作时 …
9
2 规格
2-1 外形尺寸 (不包括最大突起物)
(1)
机械尺寸
单位：mm
尺寸
A（传送长度）
1,454
B（不含 LCD）
1,505
C
（传出量）
107
D（传出量）
82
E
（从安全盖（安全罩）前面到基准侧基板传送道）
364
※上述尺寸的公差为±5mm。
单位：mm
尺寸
传送高度 900mm 传送高度 950mm
F
（从地面至传送带上面）
900
950
G
（从地面到安全盖（安全罩）上面）
1,450
1,500
H
（从地面到信号灯上面）
1925.7
1975.7
(2)
主机重量
1,300Kg
※除去选购件
※2.重量误差为±3％。
F
B
G
H
E
C
D
10
(3) 供给装置和环境条件
RS-1
供给电源
电压
三相 AC 200V ±10 % （基本规格）
三相 AC 220V／240V／380V／400V／415V ±10 %
（标准・EN 规格
）*注 1
频率 50／60 Hz
额定视在电力 2.2 KVA
供给空气
空气压力 0.5±0.05 Mpa 干燥空气
最大空气消耗量 75L／min（标准状态） *注 2
环境条件
工作时
温度
10℃～35℃
保证精度温度 22～25 ℃
湿度
30～80％RH
(无冷凝)
标高 1,000m 以下
运输与保管
温度 -15℃ ～70 ℃
湿度
20％～95％RH
(无冷凝)
噪音 76dB (A)以下 *注 3
*注 1：不带初级侧电源电缆。
对于由电源电缆短路引起的初级侧线路事故，本公司无法提供事故保证，请用户自行负责挑选
漏电断路器与电源电缆。电源电缆务必使用各个相位 5.5mm
2
以上的电缆。
（根据供给的电源电压及电源线长度，电源电缆的适合横断面积不同，务请注意。）
电缆长度（m）
导体断面积（
mm
2
）
200/220/240 V
系列
380/400/415V
系列
20
以下
5.5
5.5
30
8.0
5.5
40
10.0
6.0
50
14.0
6.0
·峰值电流（使用 AC200V、3 相电源时）：40A
*注 2：标准状态：温度 20℃、绝对压力 0.1MPa(=100kPa=1bar)、相对湿度 65％的空气状态。
按下列计算供给空气的必要量，
100 L/min（标准状态）时 ⇒ 需要 100/0.926(系数) = 108.0L/min 以上。
*注 3：根据 JIS Z 8731 测定。
11
2-2 贴片循环时间（每小时的元件实际贴片数量）
2-2-1 插入贴装元件贴片时(JUKI 指定条件下)
吸取吸嘴：0.8 秒/元件。*1 *2
插入元件：铝电解电容器（φ8）
*1 元件高度规格为 28mm 时。
*2 不包含基板传送、BOC 标志识别时间。
2-2-2 表面贴装元件贴片时
单位：CPH
供给装置
JM-50
带式供料器
*1
9,000
*1 把贴片元件 0603、1005 电容在 200×200mm 基板上依次按 0°、90°、180°、270°角度依次
贴装 400 件时平均每小时可贴装的件数。（依据 IPC9850）

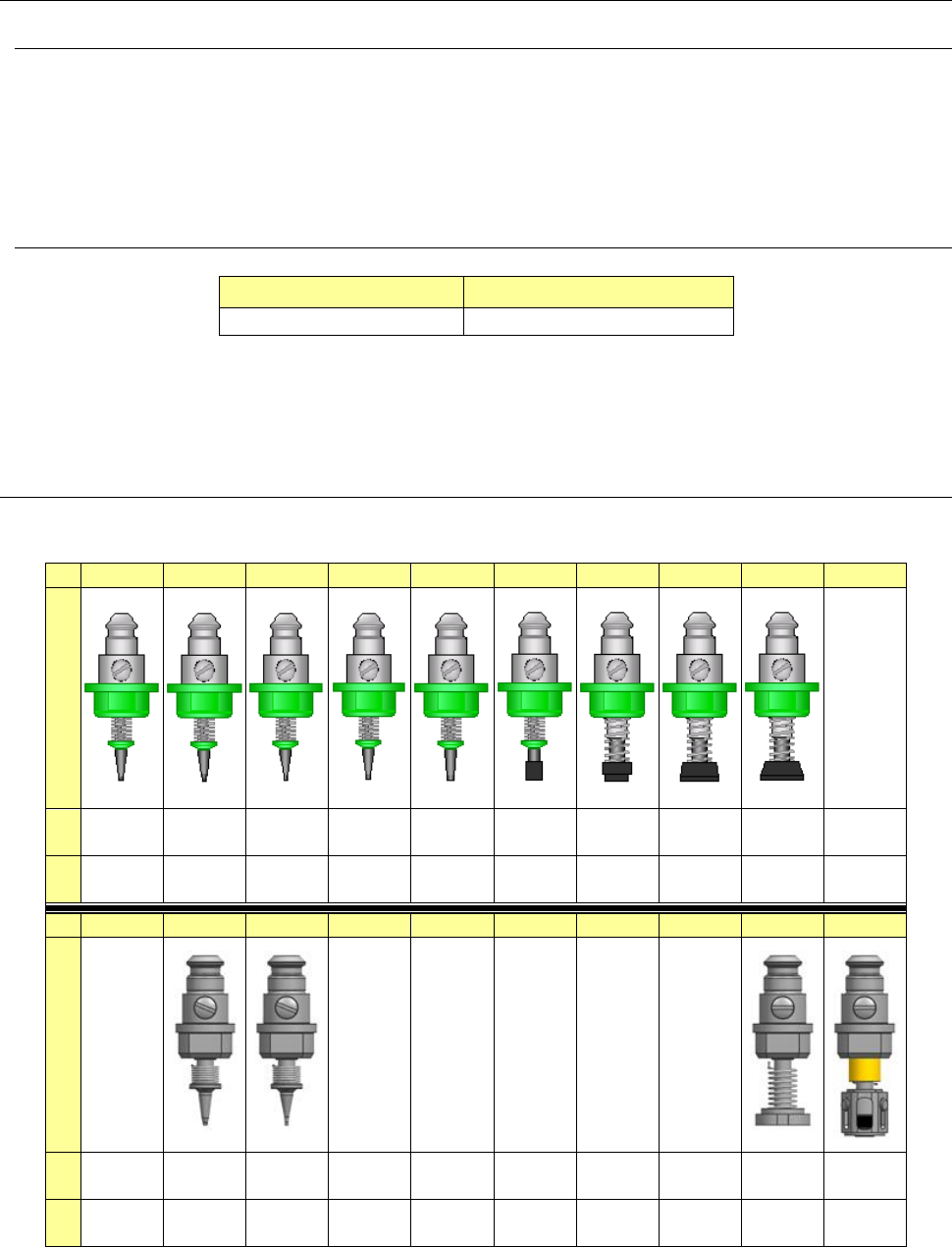

2-3 吸嘴
请按照贴装元件的形状及尺寸，从下述中选择吸嘴。
※在使用 4501,4502,4508,4512 时，需要设置 R-ATC_001(选购项)。
No.
500 501 502 503 504 505 506 507 508C -
外
形
-
外
径
1.0x0.5mm
0.7x0.4mm
φ0.7mm φ1.0mm φ1.5mm φ3.5mm φ5.0mm φ8.5mm φ9.5mm -
内
径
2xφ0.4mm
φ0.25mm φ0.4mm φ0.6mm φ1.0mm φ1.7mm φ3.2mm φ5.0mm φ8.0mm -
No.
- 4501 4502 - - - - - 4508 4512
外
形
-
- - - - -
外
径
- 0.7x0.4mm
φ0.7mm - - - - - 10×8mm
φ7.5mm
内
径
- φ0.25mm φ0.4mm - - - - -
8.5×
6.5mm
φ3.5mm
