(2) 吸嘴的选择方法
“吸嘴分配”可自动识别喷嘴。
各部分吸力面的最小宽度尺寸（D）请参照（3）。
吸嘴 No. 最小宽度尺寸（W）
主要类型的安装部件
500 0.45～1.45 1005、1608、2012、SOT(模具 1.6x0.8)<注>
501/4501 ～0.45 0603
502/4502 0.45～0.75 1005
503 0.75～1.45 1608、2012
SOT(模具 1.6x0.8、模具 2.0x1.25)
504 1.1～2.5 2012、3216、SOT(模具 2.0x1.25)、SOT23、
505 2.5～4 铝电解电容（小）、钽芯片电容、 微调
506 4～7 铝电解电容（中）、SOP(窄宽度)、 SOJ、 连接器
507 7～10 铝电解电容（大）、SOP(宽度很宽)、 TSOP、 QFP、
PLCC、 SOJ、 连接器
508C/4508 10～ QFP、 PLCC
4512 - 铝电解电容(小)
注 1:因 2012R 吸取面的形状不同（厂家及电阻不同等），有时会出现
θ
偏差，需要进行 2012R 元件的
高密度贴片（相邻 0.3mm 以下）时请使用 7504 吸嘴。
2-4 对象元件
2-4-1 元件尺寸、元件高度
<JM-50> 单位：mm
识别方法
适用尺寸
备注
横×纵
元件尺寸
激光识别 LNC120-8（注 1） 0603～□50
3D 统一识别 3D 传感器（注 2）
对角小于 86mm 且
□3～40×25
3D 分割识别
3D 传感器
（注 2）
2×2 分割
对角小于 86mm 且
～78×48
对角小于
86mm
3×1 分割
对角小于 86mm 且
～85×25
对角小于
86mm
元件高度
激光识别 LNC120-8
类别 16 0.05～16
参照
“(2)
激光识别元
件的识别高度”
类别 20 0.05～20
类别 25 0.05～25
类别 30 0.05～30
3D 识别 3D 传感器 0.01～30
电极间距 3D 识别 3D 传感器 0.5～12
引脚长度 3D 识别 3D 传感器 0.01~30
电极尺寸 3D 识别 3D 传感器 0.2～2
必须是引脚前端平面
为□0.2mm 以上。如
果引脚前端尖锐或稍
呈圆形，则无法使用。
电极数
2
个～
288
个
（
1
要素组最多
240
个）
为了决定位置需要有
2
个以上的电极
元件重量
200g
以下
※ 3D 识别仅对应插入元件
13
注 1：LNC120-8 装置（每种吸嘴组成）的识别元件尺寸如下所示。
※ 元件尺寸导致的高度限制，请参照“(2) 元件高度”。
吸嘴编号
同时测量（最多
8
个吸嘴）
适用最大元件尺寸
1
0603～□14mm
（对角 19.80mm 以内）
□
20mm
、或对角
28.2mm
以内
2
□50mm、或对角 70.7mm 以内
3
4
□
35mm
、或对角
49.5mm
以内
※ LNC120-8 单元的识别的最大元件的纵横比为 60：1。
※ 单轴间隔的 4 轴同时测量的元件尺寸是最大□14mm 或对角 19.8mm.

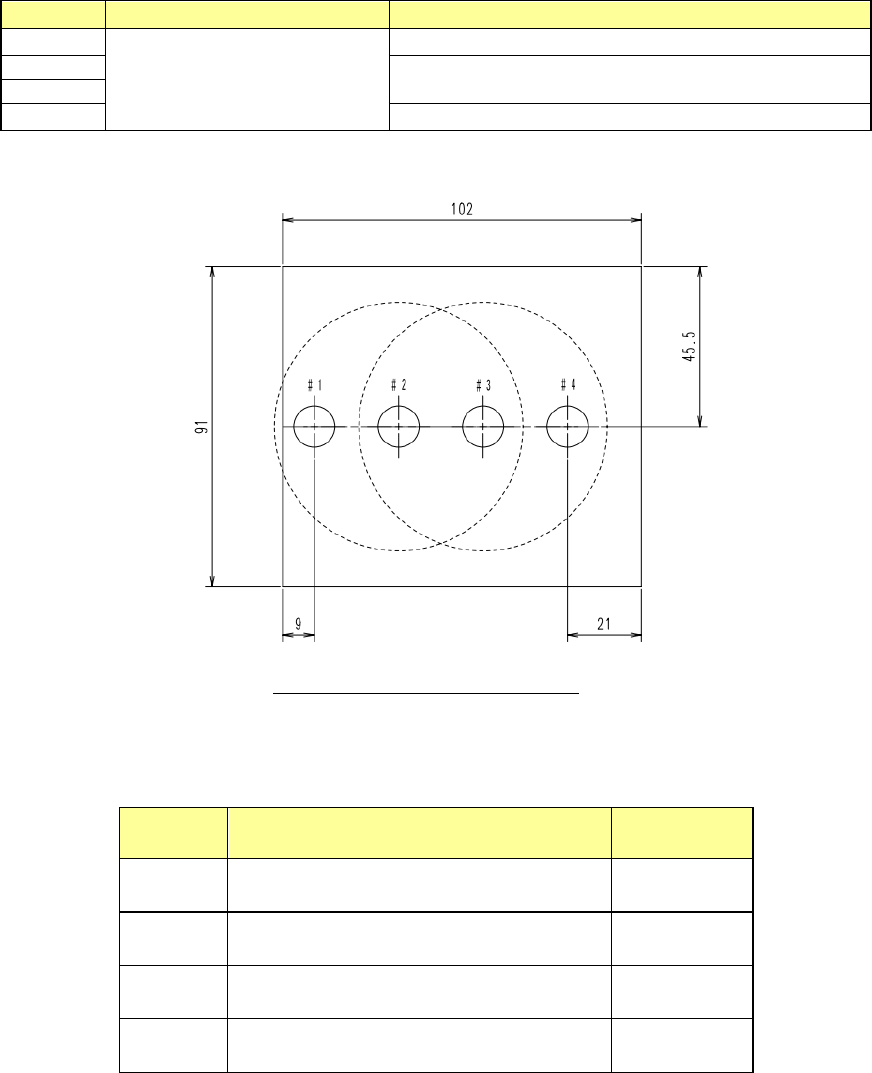

图 LNC120-8 和吸嘴的位置关系
注 2：3D 识别时各吸嘴构成的识别元件尺寸为如下所示。
吸嘴# 适用的最大元件尺寸 分割识别
1
对角
30.70mm
以下
(
长边
23.5mm
以下
)
×
2
对角
70.72mm
以下
(
长边
50mm
以下
)
○
3
对角
86.0mm
以下
(
长边
85.0mm
以下
)
○
4
对角
45.5mm
以下
(
长边
35mm
以下
)
×
14
（2）元件高度
JM-50 的元件高度规格与以前的机型不同。
通过控制 LNC120-8 装置的 Z 方向位置来改变可贴装的元件高度。
由此缩短吸取、贴装位置与 LA 面的距离，提高了吸取-LA 识别-贴装的生产节拍。
将 LNC120 装置的位置及移动轴分别作为 ZA
高度、ZA 轴。
ZA 高度的基准为 LNC120-8 装置底面。
同时，ZA 高度不是无级别的，而是根据适用元件的高度设置了以下所示的几个区间。
表 ZA 高度区间
区间
可适用的元件高度
16[mm]
16 [mm]
以下
20[mm]
20 [mm]
以下
25[mm]
25 [mm]
以下
30[mm]
30 [mm]
以下
关于 XY 轴的可移动高度有 3[mm]的容限。
并且，各区间中从 LNC120-8 装置底面到 LA 面的距离是 5[mm]。
2mmまたは3mm
LNC
120下面高さ
XY軸移動可能高さ
搭載済み部品
の最大高さ
レーザ高さ
5mm

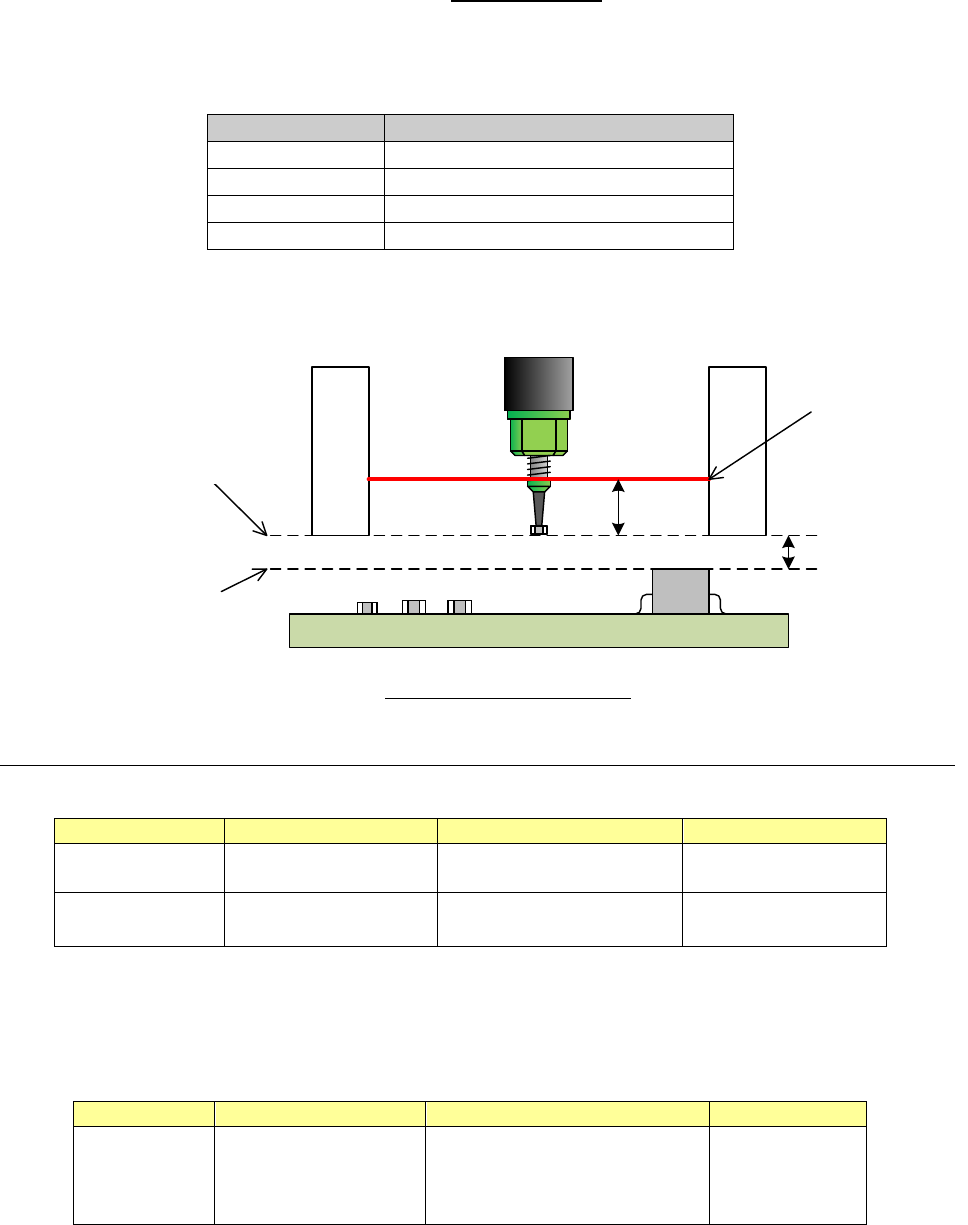

图 XY 轴可移动高度的容限
2-4-2 对象元件
1) 激光识别
元件名
引脚间距
/(
尺寸
)
元件尺寸
备考
方形芯片电阻
0603
、
1005､1608
、
2012
、
3216
、
3225
、
5025
、
6432
插入元件 0.6×0.3～□50
注: 因吸嘴不同元件尺寸也各异。
1 吸嘴对□20mm（适用注 6）， 4 吸嘴对□35mm，2、3 吸嘴对□50mm 以下可适用。
2) 3D 识别
元件名
电极间距
/(
尺寸
)
元件尺寸
备考
插入元件
电极间距：0.5～12
电极尺寸：0.2～2.0
对角 86mm 未満かつ
□3～40×25（1 括识别）
～78×48（2×2 分割识别）
～
85
×
25
（
3
×
1
分割识别）
对角小于 86mm
用于 3D 识别的电极尺寸必须是引脚前端平面为□0.2mm 以上。如果引脚前端尖锐或稍呈圆形，
则无法使用。
LNC120-8
底面高度
XY 轴可移动高度
已贴片的元件
最大高度
3mm
或
3mm
激光高度
