16 2- 5 对象基板 2-5- 1 基板规格 1) 标准传送单 元 最小尺寸 ( L x W ) 最大尺寸 ( L x W ) 厚度 T 最大允许 重量 翘曲允许值 1 缓冲 3 缓冲 50 x 50mm 800 x 360 mm (2 次夹紧 ) 410 x 360 mm 0.5 ～ 4.0 mm 2 ,00 0 g 每 50mm 允许在 0.2mm 以 下。 上翘，下翘的总和在 1mm 以下 ( 根据 JIS B 846 1) …
15
2-4-3 贴片精度
(1) 贴片精度(X,Y)
不同元件种类的贴片精度请见下表。不同的元件，因激光校正检测部位有边界、或模部有毛边等，
或对吸取部位的检查部位不固定，有的精度会低于下列精度。
贴片精度 XY（激光识别・使用基板基准标记时） 单位：
μ
m
零部件种类 LNC120-8 备考
方形芯片
0603, 1005, 1608
以上
±50
方形芯片（
LED
）
±50
方形芯片
LED
的贴片，以可激光识别为条件。
贴片精度 XY（图像识别） 单位：
μ
m
零部件种类 图像识别 备考
QFP (引脚间距 065 以上) ±40
3D
传感器不保证
QFP
的识别，仅为参考
值
(2)
贴片精度（
θ
）
贴片精度
θ
（激光识别） 单位： °
零部件种类
元件尺寸
※为端子间的尺寸
LNC120-8 备考
0603
方形芯片
－
±
3
1005
方形芯片
－
±
2.5
1608
以上的方形芯片
－
±
2
贴片精度
θ
（图像识别） 单位： °
零部件种类
元件尺寸
※为端子间的尺寸
LNC120-8 备考
QFP (引脚间距 065 以上) 20 mm 以下 ±0.2
3D
传感器不保证
QFP
的识别，
仅为参考值
16
2-5 对象基板
2-5-1 基板规格
1) 标准传送单元
最小尺寸
(L x W)
最大尺寸
(L x W)
厚度
T
最大允许
重量
翘曲允许值
1
缓冲
3
缓冲
50 x 50mm
800 x 360 mm
(2 次夹紧)
410 x 360 mm 0.5～4.0 mm 2,000 g
每
50mm
允许在
0.2mm 以下。
上翘，下翘的总和在 1mm
以下(根据 JIS B 8461)
50 x 60mm
(AWC
时
)
注：L 表示传送方向尺寸，W 为 L 的直角方向，W/L=2 以下。
注：与基板材质、基板颜色无关，反射率低的基板，有时无法用传感器检测。
17

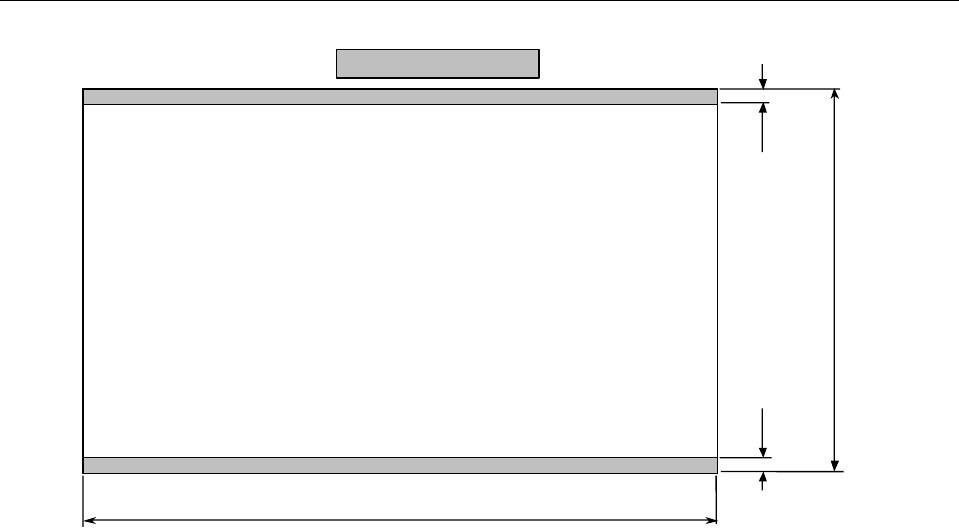

2-5-2 基板限制条件
1) 基板表面
不可贴片范围
50
～
360 mm
50
～
410mm
（
800mm
：
2 次传送时）
3mm
3mm
传
送轨道固定
侧
