3-1-8 长尺寸基板对应
通过2次传送基板，可以扩展X 方向的基板尺寸。
使用此项功能，可生产LED 照明等用的长尺寸基板。
3-1-9 元件数据库
元件数据库，是制作及管理在贴片机主机、生产程序使用的「元件数据」的软件。使用元件数
据库，可对元件数据进行统一管理，编辑数据，缩短生产程序的制作时间。
※使用元件数据库时，需要外部 PC。
元件数据库用 PC 的必要配置列表如下。
推荐配置
种类
Windows XP Professional Edition
SP2 以上
Windows Vista Business Edition
SP1 以上
Windows 7 Professional(32bit)
主机
IBM PC-AT
兼容机
CPU
Pentium
Ⅳ
3.2GHz
以上
Intel Core2 Duo 2.40GHz
以上
内存
1GB
以上
2GB
以上
硬盘
10GB
以上
40GB
以上
CD/DVD-ROM
驱动器
1
台以上
鼠标
OS
支持的品种
总线插槽
网络用插槽
1
个插槽
图像分辨率
1024×768
打印机
OS
支持的品种
接口
100BASE-TX/10BASE-T
对应
LAN
接口（
RJ-45
）
X1
23

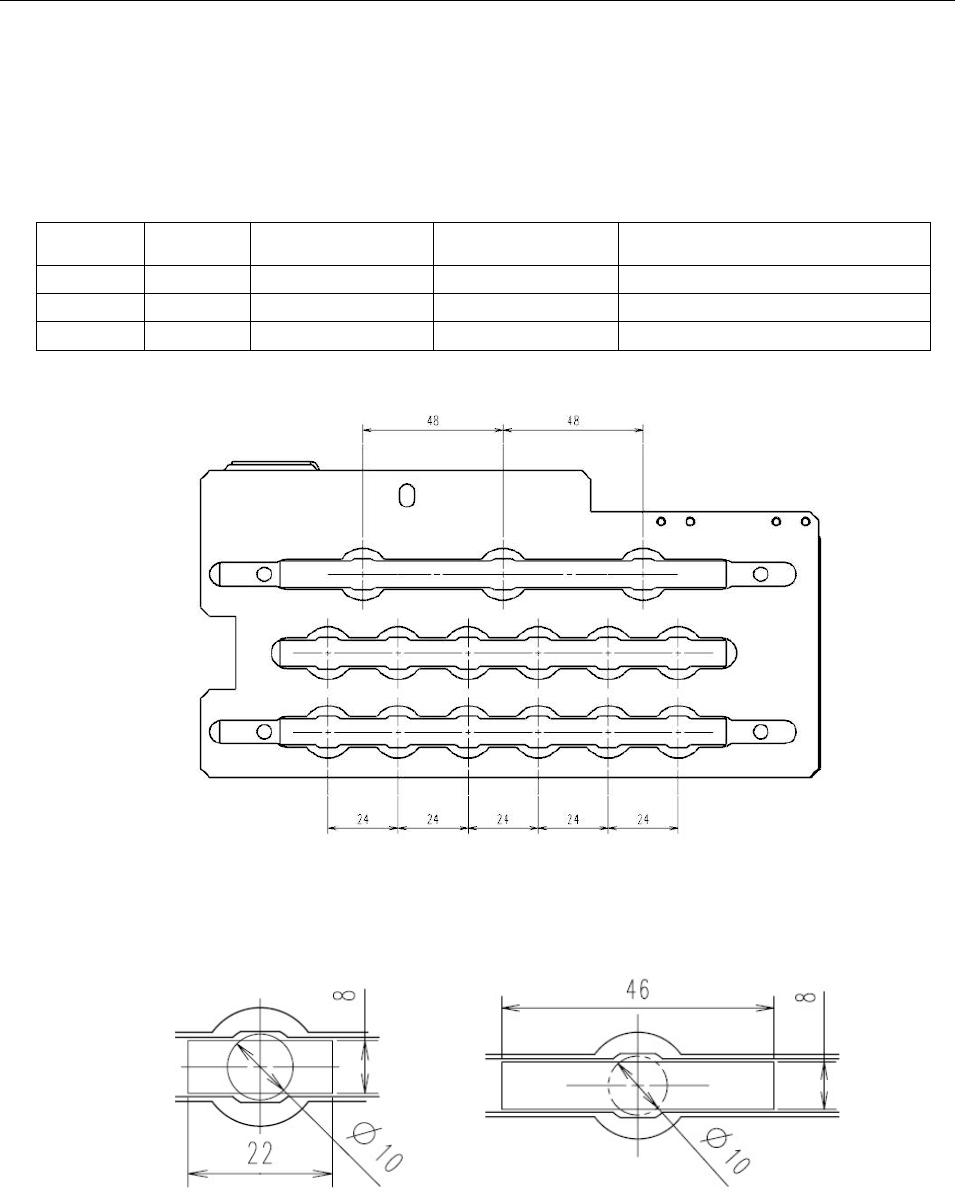

3-1-10 R-ATC 板
JM-100 安装 R-ATC 装置代替 ATC 装置。R-ATC 装置采用滑动板部分可以更换的构造，可以根据所
使用的吸嘴更换滑动板。
第 2 块以后的滑动板为定制元件。
板的形状如下。
存放吸嘴的地方有 3 列，从机器前方开始依次为 LINE1/LINE2/LINE3。
■ATC 明细
■可使用吸嘴尖端宽度
※1 如果配置超过“可使用吸嘴尖端宽度”的吸嘴，则配置吸嘴时吸嘴有可能会损坏。
存放数 吸嘴 存放间距(mm) 可使用吸嘴尖端宽度(mm) ※１
LINE3
3
已有
48
46
×
8 (
参见图
)
LINE2
6
已有
24
22
×
8 (
参见图
)
LINE1
6
已有
24
22
×
8 (
参见图
)
LINE 1, 2
LINE 3
24
3-2 选项
3-2-1 供料器统一更换台方式
可在主机上整批地装卸供料器类，在生产中进行下一次供料器的外部准备，节约准备工作时间。
3-2-2 SMT 供料器对应台架
为了使用表面贴装用带式供料器、在供料器台架上安装了供料冲击气缸。
3-2-3 背面操作单元
主机后侧也安装了和前侧同样的触摸屏对应液晶显示器，可与前侧同样进行操作，提高了操作效率。
操作屏上追加了前后操作切换开关。
液晶显示器为追加选项。
3-2-4 基板宽度自动调整功能(Automatic Board Width Adjustment / AWC)
可根据基板宽度，自动调整轨道间隔。
3-2-5 领导矫正功能
矫正领导切断后的弯曲。
进行由于进行领导矫正功能的设定的，向治具闯进生产中，被判断插入不可能的零部件的领导
部的动作。
3-2-6 多用代码读取器
它是一种具有以下功能的传感器。
当支持 JaNets 的在线连接版本时，它将可用。
•1D / 2D 条形码阅读器
3-2-7 3D 传感器
对插入元件进行图像定心的单元。
相当于以往机型的 VCS 单元、DFFPVCS。
