26

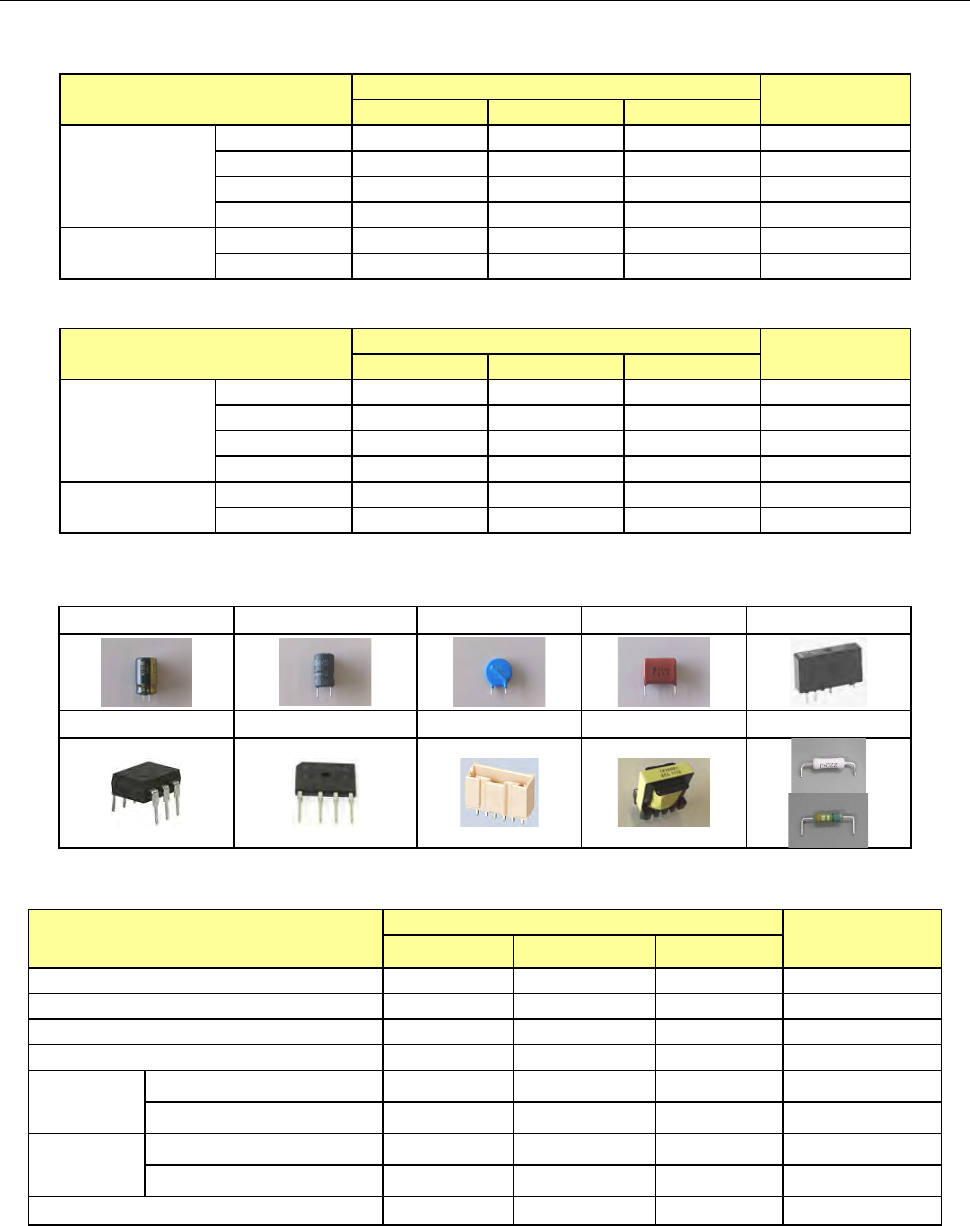

4-2 最大品种数
(1)插入贴装元件
18mm 间距台架*1
供料器名称
可安装数
每台的占有
位置数
前侧
后侧
合计
径向供料器
MRF-S
9
9
18
3
MRF-SN
9
9
18
3
MRF-L
7
7
14
4
MRF-LF
7
7
14
4
卧式供料器
MAF-S
7
7
14
4
MAF-L
5
5
10
5
12mm 间距台架
供料器名称
可安装数
每台的占有
位置数
前侧
后侧
合计
径向供料器
MRF-S
8
8
16
5
MRF-SN
9
9
18
4
MRF-L
6
6
12
6
MRF-LF
6
6
12
6
卧式供料器
MAF-S
8
8
16
5
MAF-L
6
8
12
6
插入
贴装元件的形状示例：指如下元件，有包装部分（主体）与引脚部分。
铝电解电容
电感器（线圈）
陶瓷电容
薄膜电容
固态继电器
DIP
形
SIP
形
连接器
变压器
固定电阻
(2)
表面贴装元件
供料器名称
可安装数
占有位置数
前侧
后侧
合计
8mm带式供料器*2
40
40
80
2
12mm
带式供料器
*2
26
26
52
3
16mm
带式供料器
*2
26
26
52
3
24mm带式供料器*2
20
20
40
4
托盘架
类型1
18mm 间距台架*1
－
1
1
19
12mm
间距台架
－
1
1
29
托盘架
类型2
18mm
间距台架
*1
－
2
2
10
12mm 间距台架
－
2
2
15
MTS
－
1(40
层
)
1(40
层
)
－
* 1 对于 JM-50，12mm 间距组是标准规格，18mm 间距组是可选的。
* 2 带式供料器不能用于 12mm 间距组。
使用带式供料器需要上述 18mm 间距组和 SMT 机械供料器选项。
27
4-3 插入贴装元件用供应装置
4-3-1 径向供料器（MRF-S / MRF-SN / MRF-L）
本装置（MRF-S），是将带式封装径向引脚电子元件，保持一定间隔，按规定时间逐个送出，切
断引脚线，供应给 JUKI 贴片机的径向带式封装电子元件供应装置。

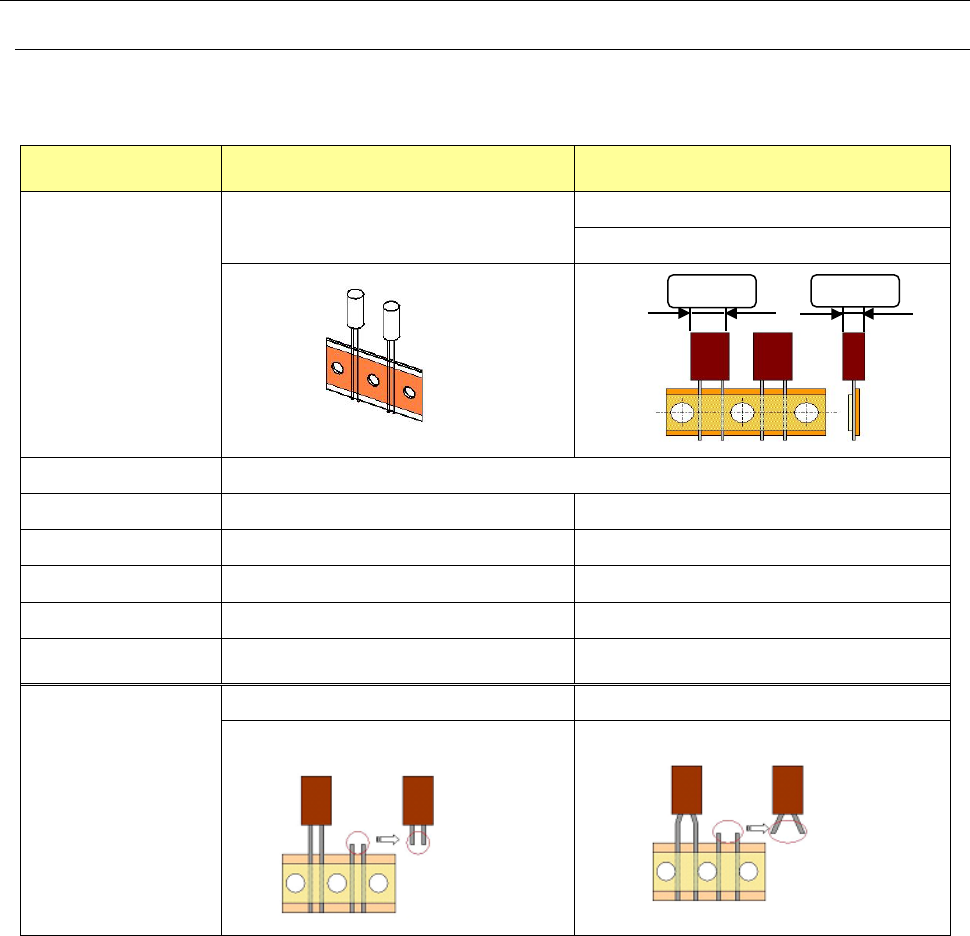

1）适用元件 (単位=mm)
型式 MRF-S ・ MRF-SN MRF-L
元件形状及尺寸
直径:φ5.0/φ6.3/φ8.0/φ10.0
(注 1),(注 2)
长度:5～25 (注 2),(注 4)
宽度:5～20 (注 2),(注 4)
元件高度 5～25 (注 3)
带子传送间距 12.7 12.7 / 15.0
元件间距 12.7 12.7 / 15.0 / 25.4 / 30.0
引脚间距 2.0～5.0 2.0～10.0
引脚线径 最大 φ0.6 ±0.05 最大 φ0.8 ±0.05
切断线引脚长度 2.5～5.0 (注 3) 2.5～8.0 (注 3),(注 5)
容许元件
引脚形状
可使用 不可使用
切断后，引脚为直行的元件。
切断后，引脚不成为直行的元件。
*在同一台架上不能（将不同的供料器）混合装载。
注 1：电解电容器、线圈/电感器等，有圆筒形状的吸嘴吸取面，引脚数量为 2 根的元件。
不对应成型加工的引脚（仅切断直列引脚）。
注 2：吸嘴吸取面应为无孔、无沟槽（不会漏气）的平面。
注 3：从带子传送孔到元件背面为 18.5mm～20.0mm 时，元件高度+切断后引脚长度合计为 28mm
以下。
注 4：有圆筒形状或直方体形状的吸嘴吸取面，引脚数量为 2 根的元件。
非正规形状（圆筒形状或直方体形状以外）的元件请咨询销售公司或本公司。
注5：切断线引脚长度包括成形形状部分。
长度
宽度
28
(2)外形尺寸
项目 规格
型式 MRF-S MRF-SN MRF-L
占有槽数 3 4
安装数 最多 18 台 （前/后各 9 台） 最多 14 台 （前/后各 7 台）
外形寸法
全长：750mm
高 ：160mm
宽 ： 50mm
全长：750mm
高 ：160mm
宽 ： 47.4mm
全长：750mm
高 ：160mm
宽 ： 75mm
重量 3.5kg 3.1kg 4.5kg
电源
从主机供给
元件传送方式 气缸驱动
电源电压 DC24V（±5%）
容许电流 最大 0.2A
本装置是为对应的元件专用设计的。请勿使用非对应元件。
(3) 选项
① 放置元件箱（MRF-S, MRF-SN, MRF-L 用）
对元件进行整理放置。附带有隔板。
② 分支·延长供气管道（MRF-S, MRF-SN, MRF-L 用）
在供料器放置台上进行准备作业时，为了向离开主机位置的装置供气使用本供气管道。
注意
