29
4-3-2 径向供料器(MRF-LF)
(1）适用元件
型式 MRF-LF
元件长度 5～25mm（注 1）、（注 2）
元件宽度 5～20mm（注 1）、（ 注 2）
元件高度 5～25mm（注 3）
编带传送间距 12.7mm／15.0mm
元件间距 12.7mm／15.0mm／25.4mm／30.0mm
引脚间距 2.0～10.0mm
引脚线径 最大
φ
0.8 ±0.05mm
切断后的引脚长度 2.5～8.0mm（注 3）（ 注 4）
容许元件的形状
可使用 不可使用
切断后，引脚部分成直线状的元件。
OK
切断后，引脚部分不成直线状的元件。
NG
*在同一台架上不能（将不同的供料器）混合装载。
注 1：有圆筒形状或直方体形状的吸嘴吸取面，引脚数量为 2 根的元件。
非正规形状（圆筒形状或直方体形状以外）的元件请咨询销售公司或本公司。
注 2：吸嘴吸取面应为无孔、无沟槽（不会漏气）的平面。
注 3：从编带传送孔到元件背面为 18.5mm～20.0mm 时，元件高度+切断后的引脚长度合计为 28mm 以下。
注 4：切断后的引脚长度包括成形形状部分。
元件长度
件长度
元件宽度
30
(2)外形尺寸
项目 规格
占有槽数 4
安装数 最多 14 台 （前/后各 7 台）
外形寸法 全长：750mm , 高 ：160mm , 宽 ： 75mm
重量 5.5kg
电源
从主机供给
元件传送方式 气缸驱动
电源电压 DC24V（±5%）
容许电流 最大 0.2A
运行时环境条件
温度：10℃～35℃
湿度：30～80％RH （但不能有露水）
标高：1,000m 以下
精度保证温度 温度：20℃～25℃
过电压等级 过电压等级Ⅰ（IEC60664-1）
环境污染度 污染度 3 （IEC60664-1)
本装置是为对应的元件专用设计的。如果安装了不对应的外
径元件时，
即使
编带能够传送，也不能正确动作，可能造成损坏。
注意
31

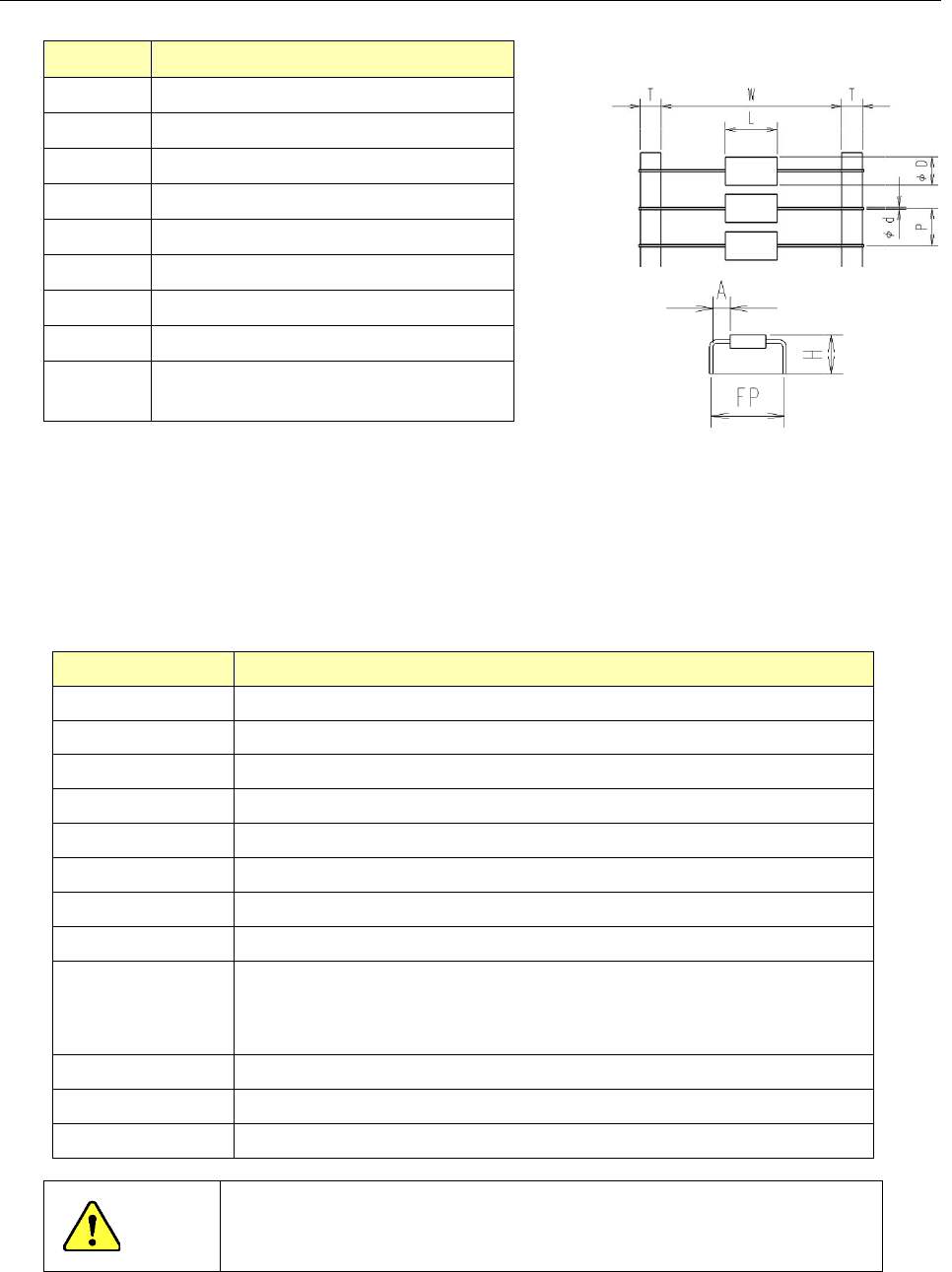

4-3-3 卧式供料器(MAF-S)
(1）适用元件
型式
MAF-S
W
26mm（注 1）
T 6mm
P 5mm / 10mm
L 最大 7mm （注 2）
φd 0.4～0.8mm
φD 最大 7.6 mm
FP 5.0～11.0mm
A 2.0～5.5mm
切断引脚
线长度
最小 4.0mm （注 3）
*在同一台架上不能（将不同的供料器）混合装载。
注 1：不对应成形引脚线（仅对应直线的引脚线）。
非正规形状（圆筒形状或直方体形状以外）的元件请咨询销售公司或本公司。
注 2：对象元件仅为满足以下算式的元件 L + 2A + 2h ≤ 18mm。
注 3：元件高度+切断后的引脚长度合计为 28mm 以下。
2）外形尺寸及环境条件
项目 规格
占有槽数 4
安装数 最多 14 台 （前/后各 7 台）
外形尺寸 全长=940mm, 高度=245mm, 宽度=59mm
重量 6.3kg
电源 从主机供应
元件传送方式 气缸驱动
电源电压 DC24V（±5%）
允许电流 最大 0.2A
运行时环境条件
温度：10℃～35℃
湿度：30～80％RH （但不能有露水）
标高：1,000m 以下
精度保证温度 温度：20℃～25℃
过电压等级 过电压等级Ⅰ（IEC60664-1）
环境污染度 污染度 3 （IEC60664-1)
注意
本装置是为对应的元件专用设计的。如果安装了不对应的外径元件时，
即使编带能够传送，也不能正确动作，可能造成损坏。
