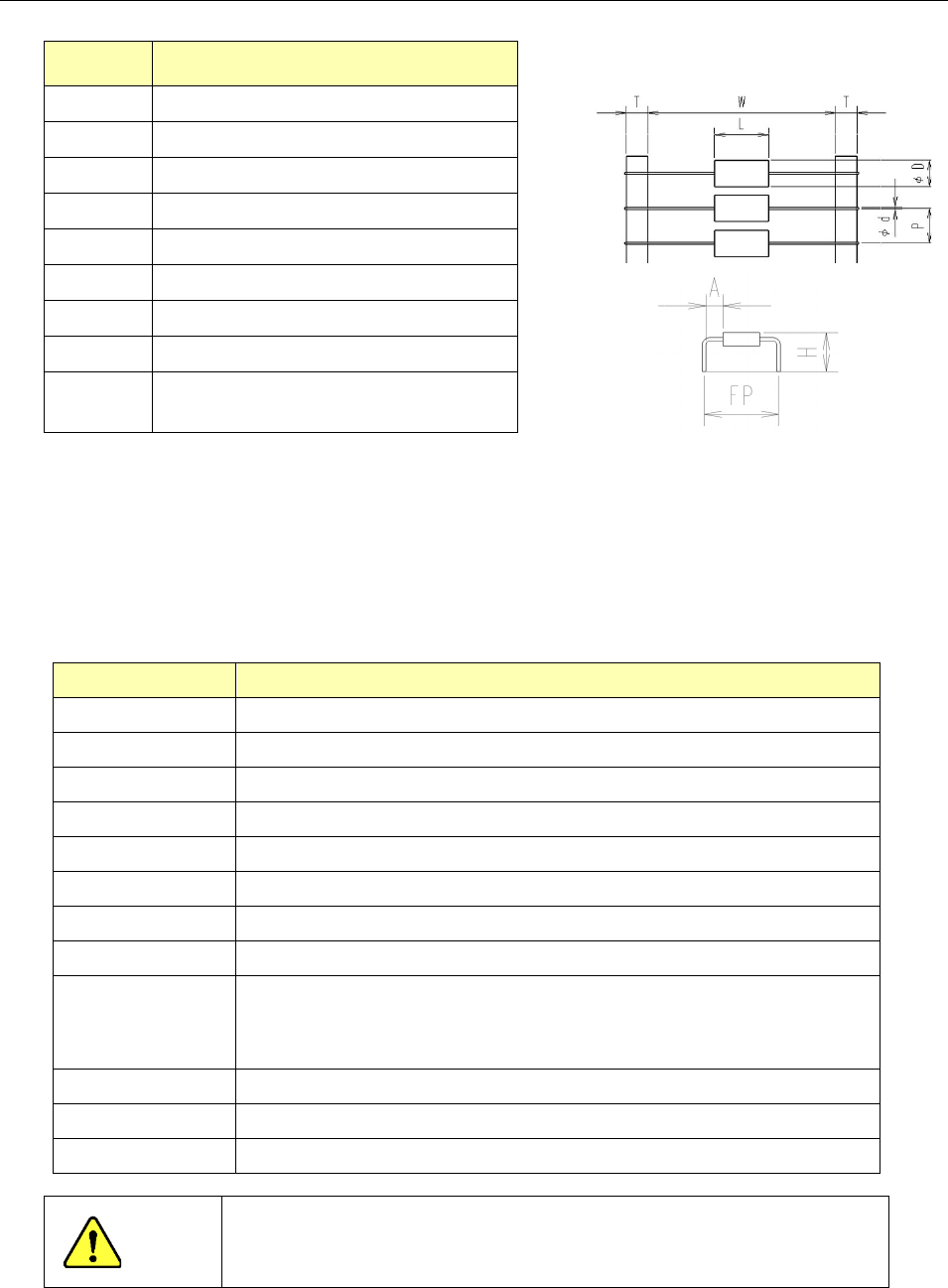

4-3-3 卧式供料器(MAF-S)
(1）适用元件
型式
MAF-S
W
26mm（注 1）
T 6mm
P 5mm / 10mm
L 最大 7mm （注 2）
φd 0.4～0.8mm
φD 最大 7.6 mm
FP 5.0～11.0mm
A 2.0～5.5mm
切断引脚
线长度
最小 4.0mm （注 3）
*在同一台架上不能（将不同的供料器）混合装载。
注 1：不对应成形引脚线（仅对应直线的引脚线）。
非正规形状（圆筒形状或直方体形状以外）的元件请咨询销售公司或本公司。
注 2：对象元件仅为满足以下算式的元件 L + 2A + 2h ≤ 18mm。
注 3：元件高度+切断后的引脚长度合计为 28mm 以下。
2）外形尺寸及环境条件
项目 规格
占有槽数 4
安装数 最多 14 台 （前/后各 7 台）
外形尺寸 全长=940mm, 高度=245mm, 宽度=59mm
重量 6.3kg
电源 从主机供应
元件传送方式 气缸驱动
电源电压 DC24V（±5%）
允许电流 最大 0.2A
运行时环境条件
温度：10℃～35℃
湿度：30～80％RH （但不能有露水）
标高：1,000m 以下
精度保证温度 温度：20℃～25℃
过电压等级 过电压等级Ⅰ（IEC60664-1）
环境污染度 污染度 3 （IEC60664-1)
注意
本装置是为对应的元件专用设计的。如果安装了不对应的外径元件时，
即使编带能够传送，也不能正确动作，可能造成损坏。
32
4-3-4 卧式供料器(MAF-L)
(1）适用元件
型式 MAF-L
W
52mm（注 1）
T 6mm
P 5mm / 10mm
L 最大 15mm （注 2）
φd 0.4～0.8mm
φD 最大 7.6 mm
FP 5.0～26.0mm
A 最小 2.0mm
切断引脚
线长度
最小 4.0mm （注 3）
*在同一台架上不能（将不同的供料器）混合装载。
注 1：不对应成形引脚线（仅对应直线的引脚线）。
非正规形状（圆筒形状或直方体形状以外）的元件请咨询销售公司或本公司。
注 2：对象元件仅为满足以下算式的元件 L + 2A + 2h ≤ 37mm。
注 3：元件高度+切断后的引脚长度合计为 28mm 以下。
(2）外形尺寸及环境条件
项目 规格
占有槽数 5
安装数 最多 10 台 （前/后各 5 台）
外形尺寸 全长=940mm, 高度=245mm, 宽度=85mm
重量 7.0kg
电源 从主机供应
元件传送方式 气缸驱动
电源电压 DC24V（±5%）
允许电流 最大 0.2A
运行时环境条件
温度：10℃～35℃
湿度：30～80％RH （但不能有露水）
标高：1,000m 以下
精度保证温度 温度：20℃～25℃
过电压等级 过电压等级Ⅰ（IEC60664-1）
环境污染度 污染度 3 （IEC60664-1)
注意
本装置是为对应的元件专用设计的。如果安装了不对应的外径元件时，
即使编带能够传送，也不能正确动作，可能造成损坏。
33
4-4 表面贴装元件用供应装置
4-4-1 CTFR
(1)规格一览
产品代码
带的类型
传送
间距
前端
针数
卷径 代表元件品种
纸
胶带
CF03HPR
○
－
2mm
2根
φ180mm
0603
CF05HPR
○
－
1005
CF08HER
－
○
2
端子二极管
CF081PR
○
－
4mm
1608, 2012, 3216
CF081ER
－
○
SOT
CF8L1PR
○
－
φ180
～
φ380mm
1608, 2012, 3216
CF8L1ER
－
○
SOT
CN05HPR
○
－
2mm
1根
φ180mm
1005
CN08HER
－
○
2端子二极管
CN081CR
○
○
4mm
1608, 2012, 3216
CN8L1CR ○ ○
φ180
～
φ380mm
1608, 2012, 3216
﹡有关纸、胶带兼用的带状供料器问题，请向营业人员咨询。
﹡元件尺寸及带子规格方面，请使用符合 JIS C0806－3：1999、IEC 60286-3:2007 的产品。
(2)通用规格
1 外形尺寸
C*0***R
L=602mm,H=208mm,W=16.2mm
C*8L1*R
L=683mm,H=431mm,W=16.5mm
2 重量
C*0***R
1.2kg
（卷带除外）
C*8L1*R
1.9kg（卷带除外）
3
元件传送方法
棘轮驱动方式
