- 3 -

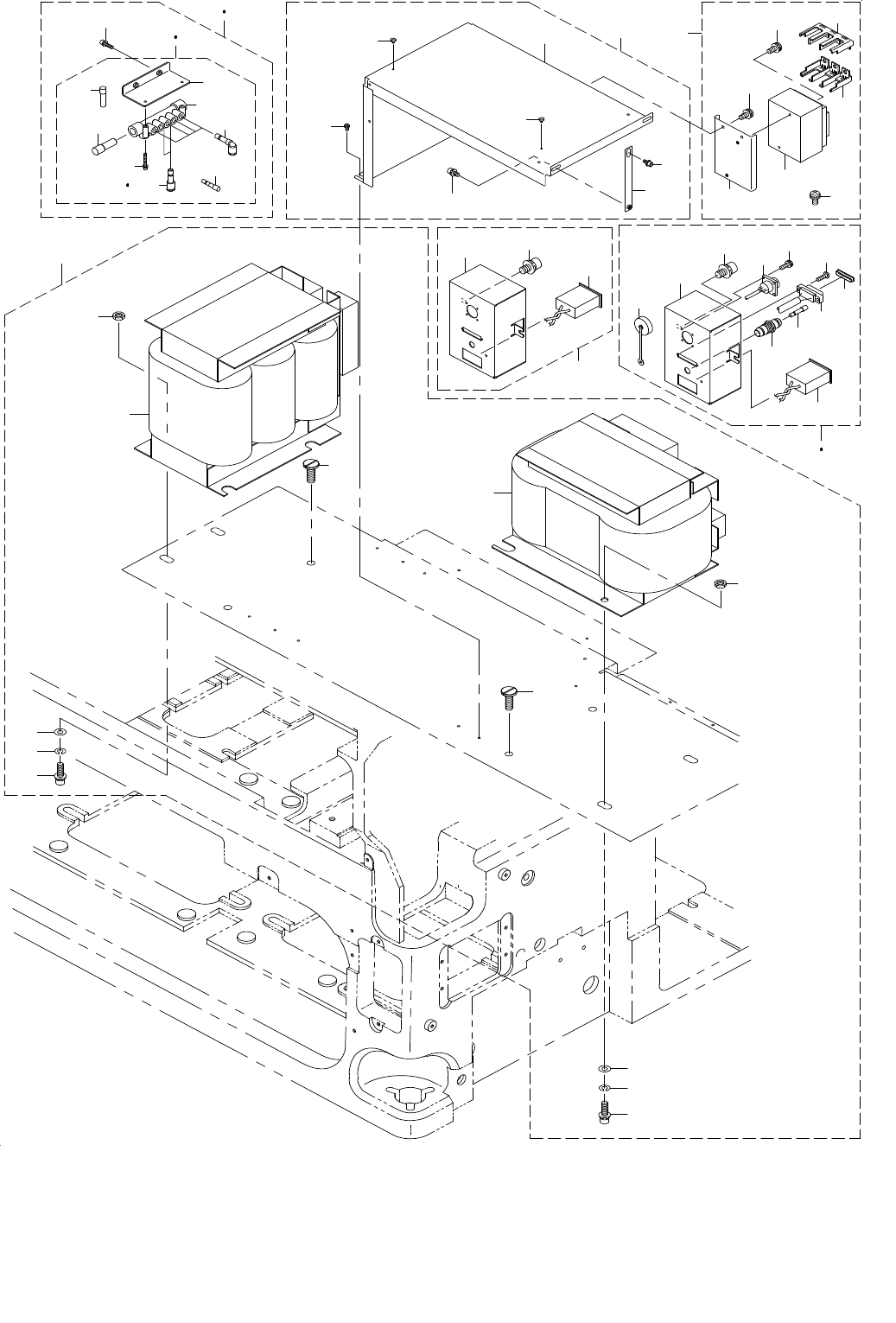

2. BASE FRAME ELECTRIC APPARATUS COMPONENTS (1)
ベースフレーム電装関係（１）
11
7
8
9
6
5
10
12
3
4
14
21
22
22
18
18
16
17
17
16
27
28
26
25
29
21
1
2
48
44
45
43
49
46
46
15
47
23
20
38
40
41
39
42
32
37
33
36
35
34
30
31
53
51
52
50
13
19
24
24
- 4 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....FOR 2070CL ２０７０ ＣＬ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-01559 MANIHOLD ASSY
マニホールド組
1
2
#02
400-74094 MANIHOLD(1070C) ASSY
マニホールド（１０７０Ｃ）組
1
3 400-00546 AIR MANIFOLD UNIT
エアマニホールド
(1)
4
#02
400-74095 AIR MANIFOLD UNIT(1070C)
エアマニホールド（１０７０Ｃ）
(1)
5 SL-6043092-TN BOLT
座金付き六角穴ボルト
(2)
6 PJ-0200000-03 PLUG ROUND 12
プラグ φ１２
(1)
7 PJ-3091200-03 MANIFOLD
マニホールド
(1)
8 PX-9500010-00 PLUG
止栓
(3)
9 PJ-3040600-01 ELBOW
レジューサエルボ
(4)
10 PJ-3010600-03 REDUCER
レデューサ
(2)
11 400-00549 AIR MANIFOLD BRACKET
エアマニホールドブラケット
(1)
12
#02
PJ-3010600-03 REDUCER
レデューサ
(1)
13 E2618-760-000 CAP
止栓 φ８
(4)
14 SL-6052092-TN SCREW
座金付き六角穴ボルト
(2)
15 400-01561 TRANSFORMAR ASSY
トランス組
1
16 WS-1220002-KN SPRING WASHER
ばね座金
(4)
17 WP-1252210-SC WASHER 12.5X25.6X2.2
平座金 １２．５Ｘ２５．６Ｘ２．２
(4)
18 SL-6103542-TN SCREW M10 L=35
座金付き六角穴ボルト Ｍ１０ Ｌ＝３５
(4)
19 400-40378 TRANSFORMER(PSU)
トランスＤＣ
(1)
20 400-40379 TRANSFORMER(SERVO)
トランスＡＣ
(1)
21 400-00450 TRANS SCREW
トランス段ねじ
(4)
22 NM-6120001-SC NUT M12
六角ナット
(4)
23 400-01562 AC BR ASSY
ＡＣブラケット組
1
24 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(2)
25 400-00487 AC POWER BAR
ＡＣ ＰＯＷＥＲ バー
(2)
26 SL-6051292-TN BOLT
座金付き六角穴ボルト
(2)
27 400-00483 AC POWER BRACKET
ＡＣ ＰＯＷＥＲ ブラケット
(1)
28 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(2)
29 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
30
#01
400-15595 MTC IF PANEL L ASSY(EN)
ＭＴＣインターフェイスパネルＬ組（ＥＮ）
1
31 400-01558 MTC IF PANEL L ASSY
ＭＴＣインターフェイスパネルＬ組
1
32 PJ-2300062-00 UNION
隔壁用ユニオン
(1)
33
#01
HK-0429900-7A CAP
キャップ
(1)
34 400-02104 MTC I/F(L) CABLE ASM
ＭＴＣ Ｉ／Ｆ（Ｌ）ケーブル組
(1)
35
#01
HK-0528905-0B DUST COVER
ダストカバー
(1)
36 400-02062 MTC POWER CABLE L ASM
ＭＴＣ（Ｌ）デンゲンケーブル組
(1)
37 PX-9500010-00 PLUG
止栓
(1)
38 400-00499 MTS IF PANEL
ＭＴＣ Ｉ／Ｆパネル
(1)
39 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
40 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(4)
41 SM-4860501-SB SCREW M2.5 L=5
なべねじ Ｍ２．６ Ｌ＝５
(2)
42 400-02115 HOURMETER ASM.
アワーメータ組
(1)
43 400-01554 BREAKER ASSY
ブレーカ組
1
44 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(2)
45 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(4)
46 HA-0053200-10 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
47 400-00489 BRAKER BRACKET
ブレーカブラケット
(1)
48 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(3)
49 HA-0053200-00 CIRCUIT PROTECTOR
ブレーカ
(1)
50
#02
400-74093 HOURMETER 1070C ASM
アワメータ１０７０Ｃ組
1
51 400-00499 MTS I/F PANEL
ＭＴＳ Ｉ／Ｆパネル
(1)
52 400-02115 HOURMETER ASM
アワーメータ組
(1)
53 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
- 5 -
3. BASE FRAME ELECTRIC APPARATUS COMPONENTS (2)
ベースフレーム電装関係（２）
M4 * 8
60
58
59
61
41
42 43 44
56
5754 5552 5350 51
48
64
65
49
66
62
63
13
14
45
46
303940
31
31
36
15
16
17
18
28
19
29
26
27
33
47
88
5
3
12
6
7
10
9
2
2
4
11
1
37
21
22
23
24
32
34
25
38
20
35
