- 6 - NOTE( 注記 ) #01....FOR EN ＥＮ 用 #02....FOR ST ＳＴ 用 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 400-00481 AC IN PUT UNIT ＡＣ入力ユニット 1 2 HK-0699501-10 BLOCK TERMINAL 端子台 (2) 3 HK-0699900-20 BLOCK TERMINAL ショートピース…
- 5 -

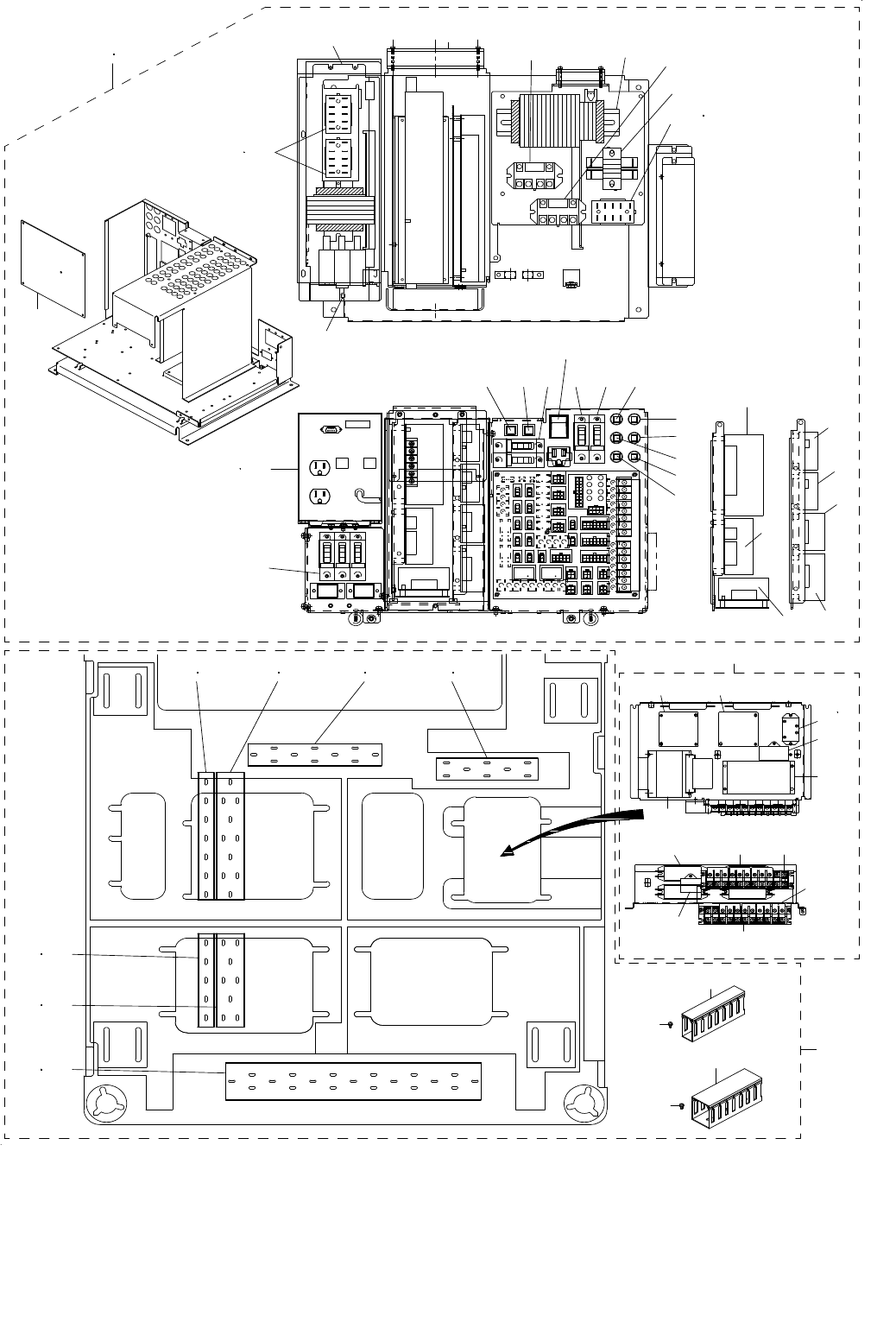

3. BASE FRAME ELECTRIC APPARATUS COMPONENTS (2)
ベースフレーム電装関係（２）
M4 * 8
60
58
59
61
41
42 43 44
56
5754 5552 5350 51
48
64
65
49
66
62
63
13
14
45
46
303940
31
31
36
15
16
17
18
28
19
29
26
27
33
47
88
5
3
12
6
7
10
9
2
2
4
11
1
37
21
22
23
24
32
34
25
38
20
35
- 6 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....FOR ST ＳＴ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-00481 AC INPUT UNIT
ＡＣ入力ユニット
1
2 HK-0699501-10 BLOCK TERMINAL
端子台
(2)
3 HK-0699900-20 BLOCK TERMINAL
ショートピース
(3)
4 HK-0699900-30 BLOCK TERMINAL
ショートピース
(4)
5 400-29567 AC TRANCE
ＡＣトランス
(1)
6 HB-0010200-0A RELAY
リレー
(1)
7 HB-0011000-10 RELAY COVER
関連パーツ
(1)
8 HA-0053300-00 MAGNETIC CONTACTOR
コンタクタ
(2)
9 HN-0023700-00 NOISE FILTER
ノイズフィルタ
(1)
10 HC-0566030-P0 CAPACITOR
ブロックコンデンサ
(1)
11 HN-0023600-00 VARISTOR
サージプロテクタ
(1)
12 400-21645 RESISTOR ASM
温度ヒューズ付き抵抗組
(1)
13 400-49760 POWER UNIT ST
電源ユニットＳＴ
1
14
#01
400-52396 POWER UNIT EN
パワーユニットＥＮ
1
15 HX-0054300-0A POWER SUPPLY 24V
電源２４Ｖ
(1)
16 HX-0057700-00 POWER SUPPLY 5V
電源５Ｖ
(1)
17 HX-0049400-0A POWER SOURCE 3.3V
電源３．３Ｖ
(1)
18 KX-0000001-50 POWER SOURCE 6V
電源６Ｖ
(1)
19 HX-0054200-00 POWER SOURCE 12V
電源１２Ｖ
(1)
20 HM-0003300-0A FAN
ファン
(1)
21 400-01902 Z THETA POWER PCB ASM.
Ｚθ パワー基板組
(1)
22 HB-0012800-00 RELAY
リレー
(1)
23 HB-0005800-10 RELAY CLASP
リレー 止め金具
(1)
24 HB-0011000-0B RELAY
リレー
(1)
25
#02
HB-0012800-0C RELAY
リレー
(2)
26
#01
HA-0052400-00 CIRCUIT PROTECTOR 3A
サーキットプロテクター３Ａ
(1)
27 HA-0052900-00 SWITCH
スイッチ
(1)
28 HX-0054200-0B POWER SOURCE 24V
電源２４Ｖ
(1)
29 HX-0049400-0B POWER SUPPLY 12V
電源１２Ｖ
(1)
30 HA-0052400-0C CIRCUIT PROTECTOR 10A
サーキットプロテクター１０Ａ
(1)
31 HA-0052400-0D CIRCUIT PROTECTOR 15A
サーキットプロテクター１５Ａ
(2)
32 400-16764 TD HOLDER
ＴＤホルダ
(1)
33 400-95745 UPS
ＵＰＳ
(1)
34 400-00479 UPS BRACKET
ＵＰＳブラケット
(1)
35 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(1)
36 400-01945 POWER PCB ASM.
パワー基板組
(1)
37
#02
HB-0011000-00 RELAY
リレー
(1)
38
#02
HB-0005800-10 RELAY CLASP
リレー 止め金具
(3)
39 HA-0052400-0C CIRCUIT PROTECTOR 10A
サーキットプロテクター１０Ａ
(1)
40 HA-0052400-0D CIRCUIT PROTECTOR 15A
サーキットプロテクター１５Ａ
(1)
41 HA-0052500-00 CIRCUIT PROTECTOR 30A
プロテクター３０Ａ
(1)
42 HA-0052600-00 CIRCUIT PROTECTOR 50A
プロテクター５０Ａ
(1)
43 HA-0052700-0A CIRCUIT PROTECTOR 40A
プロテクター４０Ａ
(1)
44 HA-0052700-00 CIRCUIT PROTECTOR 30A
プロテクター３０Ａ
(1)
45 HA-0052400-0A CIRCUIT PROTECTOR 5A
サーキットプロテクタ５Ａ
(1)
46 HA-0052400-0B CIRCUIT PROTECTOR 8A
サーキットプロテクタ８Ａ
(1)
47 400-11120 UPS BATTERY
ＵＰＳバッテリー
(1)
48 400-01563 DUCT ASSY
ダクト組
1
49 400-00522 DUCT BFR
ダクトＢＦＲ
(1)
50 400-00523 DUCT BRL
ダクトＢＲＬ
(1)
51 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(2)
52 400-00524 DUCT BRR
ダクトＢＲＲ
(1)
53 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(2)
54 400-00525 DUCT BRC
ダクトＢＲＣ
(1)
55 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(2)
56 400-00526 DUCT BRC2
ダクトＢＲＣ２
(1)
57 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(2)
58 400-00527 DUCT UL
ダクトＵＬ
(2)
59 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(4)
60 400-00528 DUCT UR
ダクトＵＲ
(2)
61 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(4)
62 400-00520 DUCT BF
ダクトＢＦ
(1)
63 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(2)
64 400-00521 DUCT BFL
ダクトＢＦＬ
(1)
65 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(2)
66 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(2)
- 7 -
4. BASE FRAME ELECTRIC APPARATUS COMPONENTS (3)
ベースフレーム電装関係（３）
45
42
40
41
6
32
38
43
44
22
23
24
25
33
26
9
12
13
14
15
17
19
20
21
29
7
7
7
7
7
31
7
4
4
7
7
8
8
30
28
27
16
1
3
A
A
11
B
B
10
C
C
34
36
18
5
39
5
39
5
39
5
37
5
39
5
39
30
